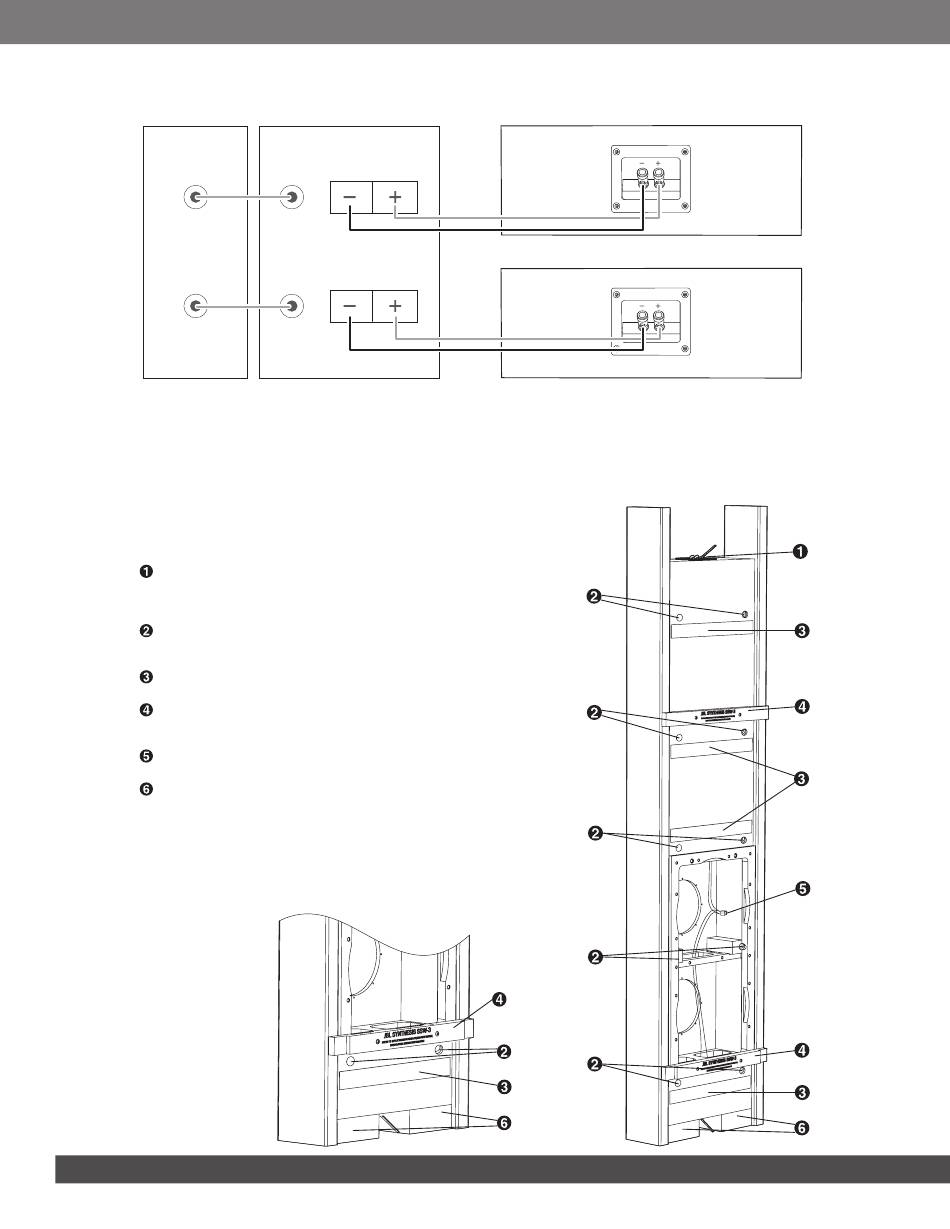

UTILISATION DE DEUX CAISSONS DE gRAVES SSW-3 EN MODE STéRéO
Receiver/Processor
Récepteur / processeur
Sortie caisson
de graves ou
Subwoofer or
amplificateur
main Amp out principal
Left
Gauche
Right
Droite
gUIDE D'INSTALLATION
Un système d'enceinte SSW-3 complet inclut le caisson de graves encastré SSW-3 et le boîtier arrière SSW-3BB. Ces composants sont emballés
séparément.
L'installation requiert l'accès à l'espace entre les montants de paroi. Ainsi, dans les applications de nouvelle construction, le boîtier arrière SSW-
3BB est installé avant la plaque murale.
Dans une construction existante, retirez avec précaution une section de plaque murale qui
fait apparaître les montants de chaque côté de la baie d'installation du boîtier arrière, ce qui
permet de revisser la plaque sur les montants une fois l'installation achevée. Conservez la
plaque murale dans un endroit sûr jusqu'à la fin de l'installation de l'enceinte.
Cavité des bornes : connectez le câble d'enceinte de votre amplificateur de caisson de
graves à ces bornes. Vous pouvez également utiliser la cavité de bornes du bas du boîtier
arrière. Les cavités des bornes sont câblées en parallèle donc elles peuvent être utilisées
indifféremment.
Trous de montage des bagues : le SSW-3 utilise un système de bagues jouant le rôle
de ressorts qui isolent le haut-parleur des vibrations de la paroi et de la pièce. Montez les
bagues dans chacun de ces trous.
Tampons amortisseurs : ces tampons font partie du système d'isolation pour éviter des
résonances indésirables. Ils doivent rester en place tels quels.
Barres de centrage : vissez ces barres sur le boîtier arrière SSW-3BB au moyen des vis à
têtes plates incluses. La barre arrive contre les montants afin de maintenir la profondeur
correcte du boîtier arrière et peut être attachée pendant l'installation.
Câbles de l'enceinte : branchez le connecteur polarisé à verrouillage du câble du boîtier
arrière sur le connecteur correspondant du câble du baffle.
Blocs de polystyrène : ces blocs soutiennent le boîtier arrière SSW-3BB et assurent
son montage dans la baie des montants à la bonne hauteur pour des performances
optimales.
Ils contribuent également à l'isolation du système de l'enceinte des résonances de la
pièce.
4
Ampli er
Amplificateur
Line-Level Entrées Speaker-Level Sorties niveau
niveau ligne haut-parleur
Inputs Outputs
Gauche
Gauche Left Left
Droite Right Droite Right
Detail A:
Detail A:
Détail a :
Left top/bottom of SSW-3BB back box
Haut/bas gauche du boîtier arrière SSW-3BB
Right top/bottom of SSW-3BB back box Haut/bas droit du boîtier arrière SSW-3BB
