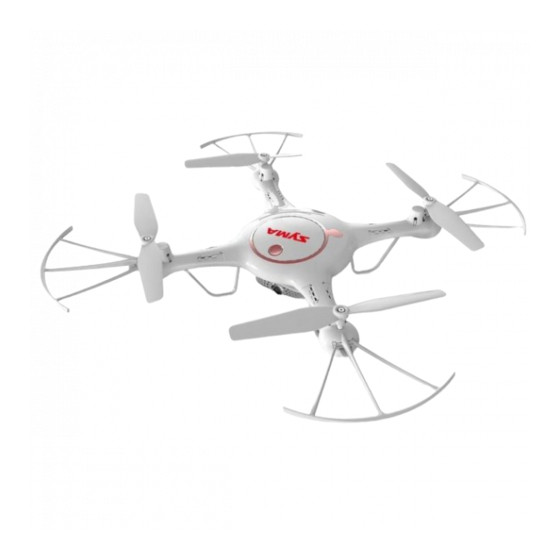

72OP DRONE TELEGUIDABLE AVEC UNE CAMERA PARAMETRABLE
CARACTÉRSTIQUES PRINCIPALES :
-
Utilisation des 4 axes de la structure permettant au drone d´être plus rapide et maniable. Il
peut être utilisé à l´extérieur comme à l´intérieur.
-
Avec ses 6 axes de rotation, les hélices stabilisatrices, le baromètre ainsi que le capteur de
flux optique garantissent une certaine netteté pendant les vols
-
Capable de faire des cascades à 360°
-
Le mode sans tête facilite le contrôle directionnel
-
Le décollage et l´atterrissage automatiques facilite et sécurise le guidage
-
La caméra HD paramétrable retransmet les images en temps réel et peut prendre des photos
pendant le vol.
-
Contrôlable depuis un Smartphone
GYCOPTÈRE AVEC MANETTE
MANUEL D´UTILISATION
12+
Publicité
Table des Matières
Sommaire des Matières pour SYMA X5UW-D
- Page 1 GYCOPTÈRE AVEC MANETTE 72OP DRONE TELEGUIDABLE AVEC UNE CAMERA PARAMETRABLE MANUEL D´UTILISATION CARACTÉRSTIQUES PRINCIPALES : Utilisation des 4 axes de la structure permettant au drone d´être plus rapide et maniable. Il peut être utilisé à l´extérieur comme à l´intérieur. Avec ses 6 axes de rotation, les hélices stabilisatrices, le baromètre ainsi que le capteur de flux optique garantissent une certaine netteté...
-
Page 2: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ 1- Veuillez ranger le drone hors de portée des enfants 2- Ce drone est très puissant. Lors des premiers vols, le joystick gauche doit être doucement dirigé vers le haut pour éviter que le drone ne prenne de la hauteur trop rapidement afin d´ éviter toute collision mais aussi les dommages et blessures. -
Page 3: Installer Les Protections Pour Les Hélices
LIVRÉ AVEC Les articles suivants doivent être livrés avec le drone : Drone Manette de contrôle Manuel d´utilisation Un tournevis 4 protections pour les hélices Un câble de rechargement USB Un support pour le téléphone INSTALLER LES PROTECTIONS POUR LES HÉLICES Il suffit de clipser la protection sur l´hélice. -
Page 4: Installation Du Support Pour Telephone
INSTALLATION DU SUPPORT POUR TELEPHONE Suivez cette méthode : 1- Positionnez le clip à l´arrière de la manette 2- Insérez le clip à l´arrière de la manette 3- Ouvrez la pince et placez-y votre téléphone CHANGER LES PILES ET METHODE DE RECHARGEMENT DU DRONE 1- Appuyer sur le bouton en haut du drone pour vous assurer que le drone est bien éteint 2- Insérez le composant fixe à... -
Page 5: Comprendre Le Fonctionnement De La Manette De Controle
Le temps de charge est d´environ 130 minutes pour une durée de vol d´environ 7 minutes Voici les précautions à observer lorsque l´appareil est en charge : Evitez tout contact direct de la batterie avec les rayons du soleil ou de l´exposer à de hautes températures. -
Page 6: Installation Des Piles Pour La Manette
INSTALLATION DES PILES POUR LA MANETTE Protection 4 Piles AA Méthode d´installation : Enlevez la protection au dos de la manette puis mettez les 4 piles AA alcalines correctement dans l´emplacement prévu à cet effet en faisant attention aux polarités (piles non incluses). - Page 7 2- Mise en route du drone Méthode 1 : dirigez le joystick de gauche (accélérateur) le plus possible vers le haut puis de nouveau vers le centre. Cette opération active les hélices qui se mettent lentement à tourner. Méthode 2 : dirigez le joystick de droite vers le coin pendant uns seconde, les hélices se mettent lentement à...
-
Page 8: Comment Controller Le Drone
3- Éteindre le drone Méthode 1 : Dirigez le joystick de gauche (accélérateur) le plus haut possible et maintenez ce position pendant 2 ou 3 secondes, le drone peut ensuite être éteint Méthode 2 : Dirigez le joystick de droite vers le coin interne le plus bas pendant 1 seconde, le drone peut ensuite être éteint. - Page 9 Tourner vers la gauche ou vers la droite Lorsque le joystick de gauche (accélérateur) est dirigé vers la gauche ou la droite, le drone tourne dans la direction du joystick. Faire un virage à gauche ou à droite Lorsque le joystick de droite est dirigé vers la gauche ou la droite, le drone fera un virage dans la direction du joystick.
- Page 10 CARACTÉRISTIQUES DU PRODUIT 1- Batterie faible Lorsque les quatre voyants lumineux à l´arrière du drone se mettent à clignoter, cela signifie que les piles sont presque vides. Dans cette situation, veuillez faire revenir le drone. 2- Protection surtension Quand le drone entre en collision directe avec un objet, rencontre un obstacle ou bien que les hélices ne tournent pas, le drone se mettra automatiquement en mode surtension.
- Page 11 6- Fonction prise de vidéo et de photos a) Prise de photos Appuyez sur le bouton Photo, un voyant de couleur rouge s´allumera et la caméra prendra la photo. b) Prise de vidéos Appuyez sur le bouton Vidéo, un voyant sur la caméra clignotera deux fois puis restera allumé, cela signifiera que la vidéo est en train d´être prise.
- Page 12 Pour le téléphone avec le système d´exploitation IOS Apple, téléchargez et installez l´application SYMA FLY APP sur l´Apple store ou bien scannez le QR Code à la fin du manuel. Astuce : Les QR Code se trouve sur l´emballage (boite) et à la fin du présent manuel d´utilisation.
- Page 13 / être mis en contact avec toute antenne ou transmetteur » Extrait de la déclaration de conformité : « Par le présent document, GuangDong Syma model drone Industrial co.ltd certifie que ce drone est conforme aux principales exigences et aux diverses prévisions de la directive européenne 2014/53/UE »...
-
Page 14: Accessoires Optionnels Non Fournis
ACCESSOIRES OPTIONNELS NON FOURNIS Vous pouvez trouvez ci-dessous la liste des accessoires optionnels existants. Afin de faciliter le remplacement des pièces, elles sont disponibles chez les revendeurs locaux. Veuillez rappeler de quelle couleur est votre drone lors de tout achat. Corps Caméra Hélices... -
Page 15: Description Des Pièces
DESCRIPTION DES PIÈCES N° Nom de la Quantité N° Nom de la Quantité N° Nom de la Quantité pièce pièce pièce Corps (haut) Moteur (sens Supports horaire) principaux Corps (bas) Moteur (sens Bouton power antihoraire) Hélices (sens Train Couvercle de la horaire) d´atterrissage partie haute... -
Page 16: Caractéristiques Prinicipales
CARACTÉRISTIQUES PRINICIPALES Longueur du drone : 32 cm Largeur du drone : 32 cm Hauteur du drone : 7 cm Moteur : ø 8 x 16 Batterie : 3.7V 500mAh batterie au lithium QUESTION COURANTES Problème Cause Solution Le drone ne répond pas A Le drone est en mode A Recharger le drone batterie faible... - Page 17 Fabriquant : GuangDong Syma model drone Industrial co.ltd Addresse : Crossing of No.2 West Xingye Road and North Xingye Road, Laimei Industrial Park Chenghai District Shantou City Guangdong China Contact : SYMA Téléphone : +86 0754 86381898 La compagnie se réserve le droit d´interpréter ce manuel d´utilisation...
