1. Prépara on du bassin
1.1 Liaisons électriques et passages de câbles
1.1.1 Alimenta on du coff ret

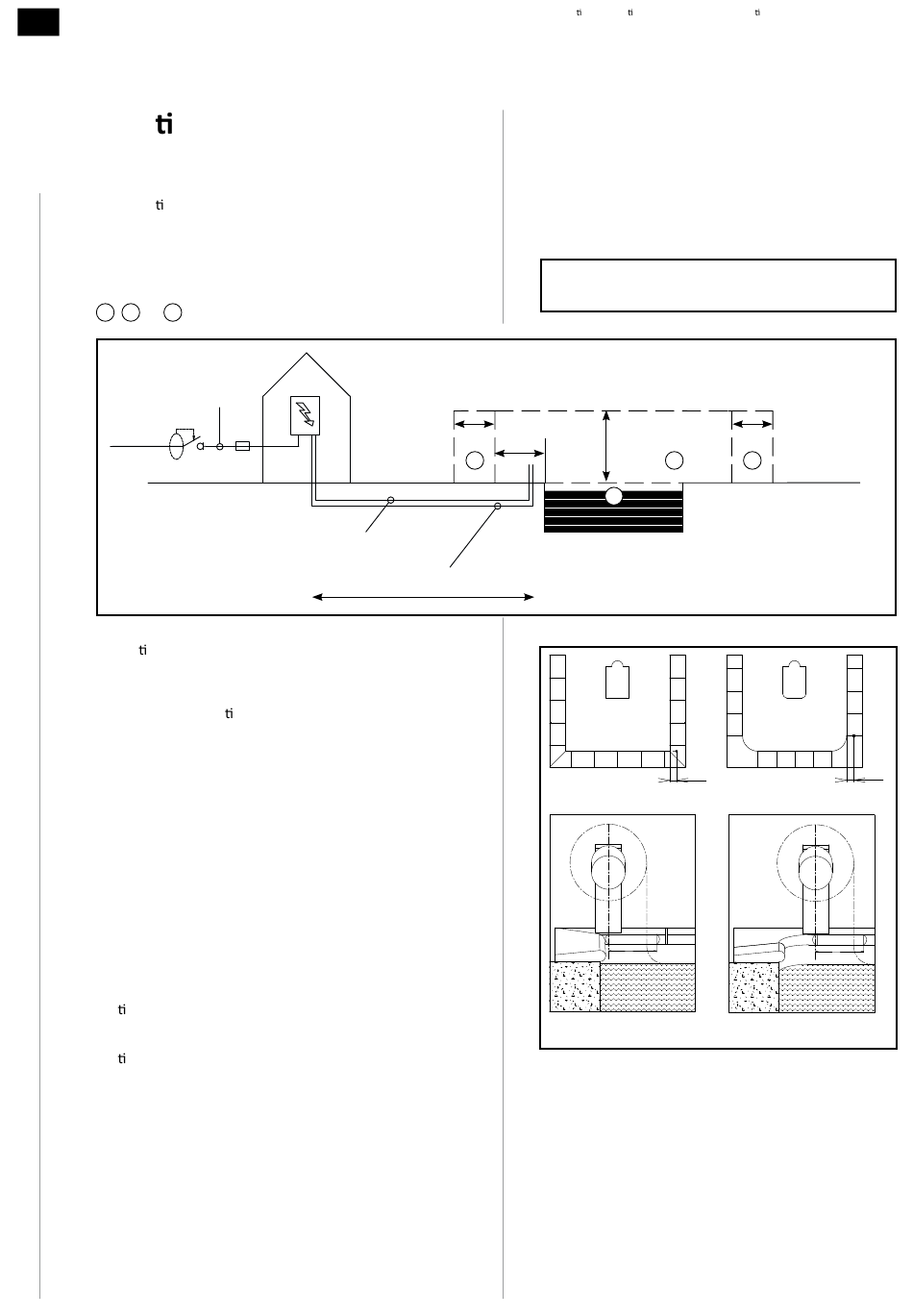

Fig. 1
Préparer une alimentation 230 V en câble R2V
3G2.5 mm² (ou Ro2V 3G2.5 mm²) pour le coff ret
électrique, qui devra être installé hors des volumes,
0 , 1 , et 2 et en lieu sec (local technique).
30 mA
230 V 50 Hz
Fig. 1
1.1.2 Protec on électrique
Cette alimentation doit être protégée par un
disjoncteur ou un porte-fusible 10 A et un
disjoncteur diff éren el 30 mA.
1.1.3 Fourreaux
Préparer une liaison protégée par une gaine pour
alimenter la puissance entre le coff ret et l'enrouleur
en 2 x 4 mm² si le câble mesure moins de 15 m et en
2 x 6 mm² si le câble mesure entre 15 m et 30 m.
Préparer une liaison protégée par une gaine pour
l'asservissement du coff ret de traitement entre le
coff ret et l'enrouleur en 2 x 1.5 mm².
1.1.4 Passage de câbles
Séparer les câbles véhiculant des tensions
différentes en les passant dans des gaines
diff érentes et espacées selon la NF C 15-100.
1.1.5 Sor e câble
Fig. 2
Sor r ces câbles à 10 cm du bord du bassin dans
l'alignement des margelles arrières du bassin dans
le cas de margelles d'angle à 90°. Le cas échéant
avancer de la valeur du rayon ou du pan coupé
présent dans l'angle du bassin.
3 x 2.5mm²
10 A
2 x 1.5 mm
2
0 m < D < 15 m → 2 x 4 mm
15 m < D < 30 m → 2 x 6 mm
No ce d'installa on du volet de sécurité automa que hors d'eau OPEN Classic - 4/20
Se reporter aux normes en vigueur notamment
la norme électrique NF C15-100.
1,5 m
2 m
2
2
2
D
Fig. 2
1,5 m
2,5 m
1
2
0
10 cm
10cm
x
X
10 cm
10cm
x
X
