Zenith 378 Instructions D'installation

INSTRUCTIONS D'INSTALLATION
378 Serrure à Combinaison Digitale
Montage
Instructions de montage
La serrure à combinaison digitale peut être adaptée aux armoires,
placards et vestiaires etc, en tant que remplacement direct pour les
serrures batteuses à came existantes, ou pour la serrure digitale
à combinaison 3751. Elle peut aussi être adaptée aux armoires et
placards ne disposant pas actuellement de système de verrouillage
Notes spéciales
Avant l'installation de la serrure à combinaison digitale, installez les
piles et familiarisez- vous avec les options et la programmation. Sauf
si fabriquée en commande spéciale, la serrure est fournie en monde
"PRIVE« fonctionnel. Dans ce mode, l'utilisateur doit entrer un code à
4 chiffres pour l'ouvrir. La serrure se reverrouillera toute seule après
4 secondes. La serrure peut être ouverte à n'importe quel moment
avec le code Master.
Sauf instructions spécifiques, le Code Master par défaut est 11 33 55
77 et le code utilisateur par défaut est 22 44.
Ces codes sont communs à toutes les serrures standard et il est
très important que vous définissiez vos propres codes Master
et Utilisateur. Votre serrure n'est pas sûre tant que vous n'avez
pas changé le code Master ou Utilisateur par défaut. Conservez
précieusement une trace écrite de votre code Master car il n'est
pas possible de faire un changement de programmation sans ce
dernier.
Veuillez vous référer au guide de programmation pour définir vos
propres codes.
Guide d'installation - NOTES IMPORTANTES
La serrure 3780 peut être montée avec 2 ou 3 vis. Utilisez toujours le
pas de vis "A" derrière le bouton du logo. Utilisez au choix le pas de
vis "B" ou "C", ou les deux selon votre préférence. Avant de percer les
trous de fixation, assurez vous que la position de la serrure une fois
installée garantira le mouvement aisé de la came.
ASSUREZ VOUS QUE LES PILES SONT CORRECTEMENT
INSEREES AVANT DE FIXER LA SERRURE
A) Nouvelle Installation
Etape 1:
Placez le gabarit sur la porte, et marquez DEUX trous de
4.5mm (se référer aux schémas d'installation). Utilisez le trou
"A" ou les trous "B" et "C". Marquez UN trou de 16mm (trou "D").
Etape 2: Percez les deux trous de fixation ainsi que le trou de 16mm.
Etape 3: Placez la serrure à combinaison digitale en passant l'axe
dans le trou de 16mm. Etape 4 Ajoutez au minimum deux vis
pour s'adapter à l'épaisseur de la porte.
Etape 5: Resserrez le vis supérieure et inférieure.
Etape 6: Sélectionnez la came qui correspond à votre porte et
attachez la à la tige carrée à la fin de l'axe en utilisant une vis
M4 x 8.
Etape 7: Vérifiez l'opérabilité de la serrure en utilisant le code
utilisateur 22 44. Etape 8 Si la serrure fonctionne
correctement, CHANGEZ LE CODE UTILISATEUR
MASTER PAR DEFAUT 11 33 55 77 et le CODE UTILISATEUR PAR
DEFAUT 22 44 et programmez la serrure en utilisant les instructions
de programmation jointes.
B) Remplacer une serrure batteuse à came déjà en place avec une
serrure à combinaison digitale 3780
Etape 1:
Enlevez la serrure à came existante.
Etape 2: Placez le gabarit d'installation sur la porte au dessus du trou
laissé par la serrure à came précédente (marqueur "D") et
marquez DEUX trous de 4.5mm (référez vous aux schémas
d'installation). Utilisez les pas de vis "A", et au choix "B" et "C".
Etape 3: Percez les deux trous de fixation de 4.5mm.
Etape 4: Continuez l'installation en suivant les étapes 3 à 8 décrites
ci-dessus.
C) Remplacer une serrure à combinaison digitale 3751 déjà en
place avec la serrure 3780
Etape 1: Enlevez le verrou électronique existant.
Etape 2: Placez le gabarit d'installation sur la porte au-dessus du trou
de 16mm laissé par la serrure précédemment enlevée en
position "D" et le trou de 4.5mm en position "A". Marquez UN
trou additionnel de 4.5mm. Utilisez au choix les positions "B"
ou "C".
Etape 3: Percez les trous de fixation de 4.5mm.
Etape 4: Continuez l'installation en suivant les étapes 3 à 8
précédemment décrites ci- dessus.

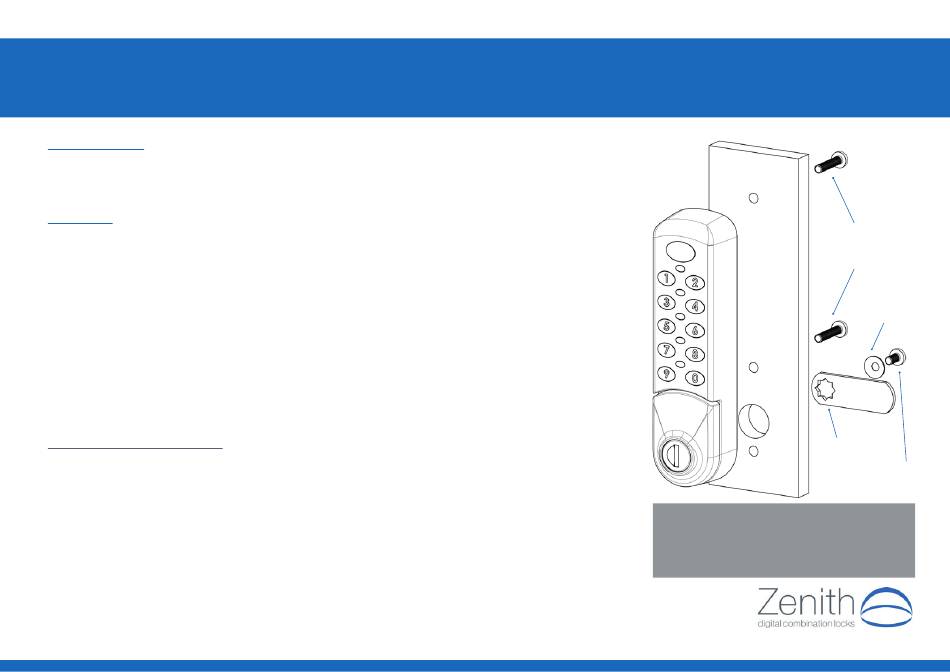

Vis M4 Minimum
2 avec longueur
de vis suivant
épaisseur de porte
Rondelle M4
bombée
TROUS A, B ET C DE DIAMETRE DE 4,5 / 5,0mm
TROU D DE DIAMETRE DE 16,0 / 16,5mm
TOUJOURS UTILISER AU MINIMUM 2 POINTS DE
FIXATION – A & C OU A, B, C
Couple de serrage recommandé 0,8Nm
Rondelle M4
bombée
Vis M4 x
8mm
