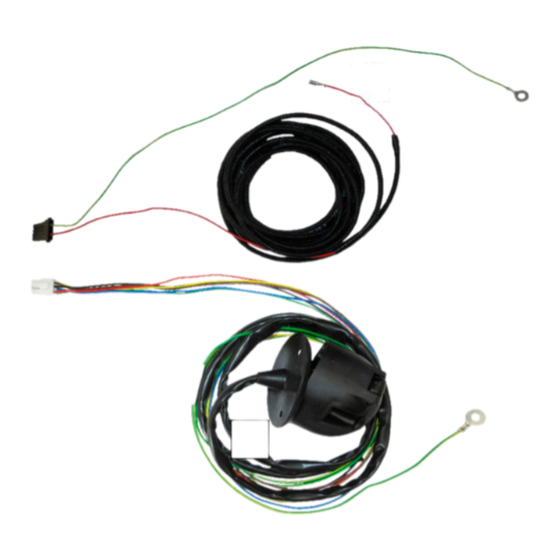

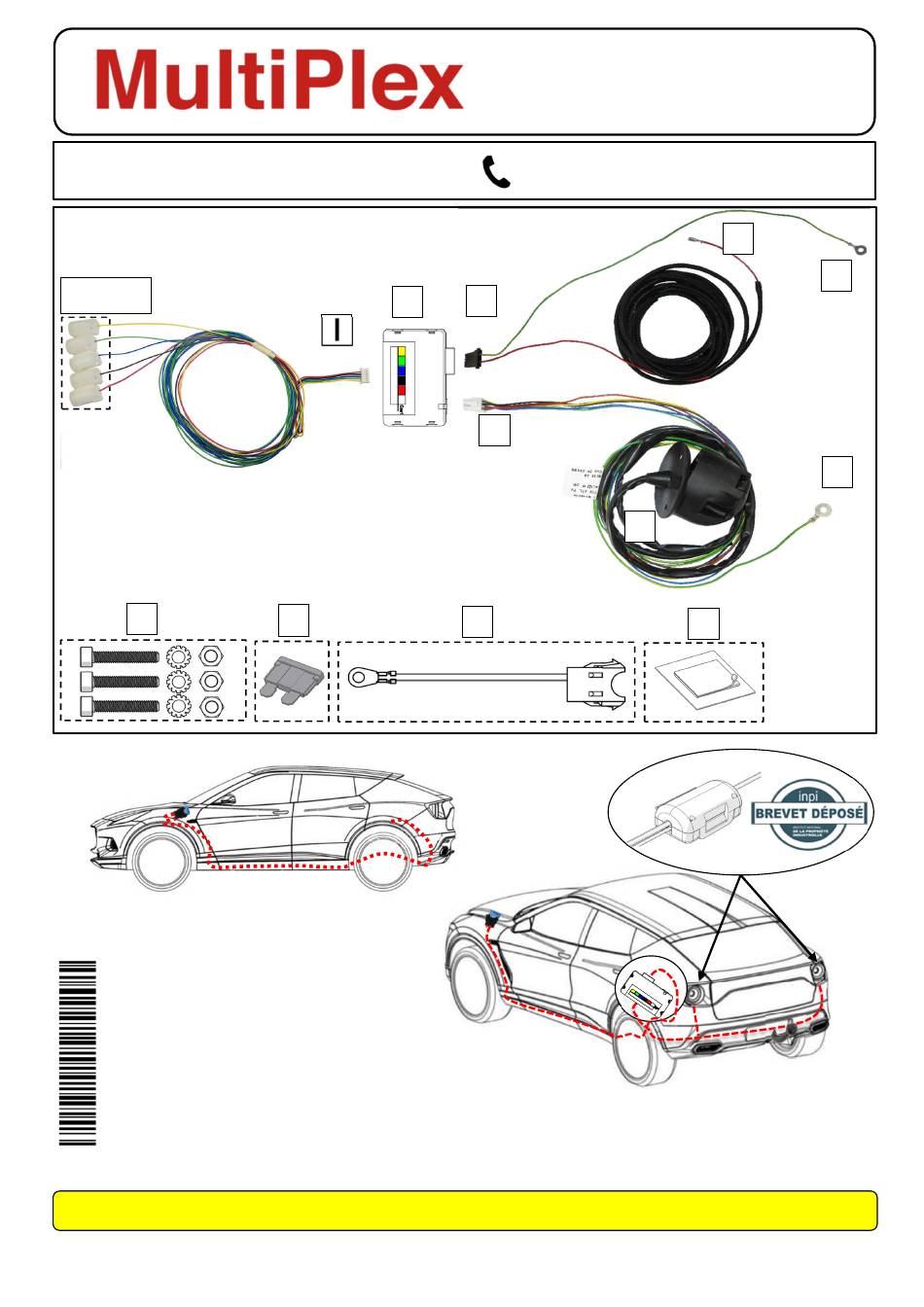

024-000 (7 pôles)
0825 825 626
Service Technique :
F
E
H
x 5
G
A
I
B
D
C
J
K
L
M
H × 5
Le montage du kit doit être effectué par un atelier spécialisé et par un professionnel.
Ce kit ne néccessite pas de Reprogrammation ou Télécodage Constructeur.
Le kit n'est pas compatible avec les véhicules avec report de fonctions.
Cette notice ne peut être divulguée ou reproduite, partiellement ou en totalité, sans l'accord du fabricant.
This fitting instructions can not be disclosed or reproduced, in part or in whole without permission of manucfacturer.
1
Kit 245135-248634 00-Indice : I
Publicité
Table des Matières
Manuels Connexes pour Multiplex 024-000
Sommaire des Matières pour Multiplex 024-000
- Page 1 024-000 (7 pôles) 0825 825 626 Service Technique : H × 5 Le montage du kit doit être effectué par un atelier spécialisé et par un professionnel. Ce kit ne néccessite pas de Reprogrammation ou Télécodage Constructeur. Le kit n'est pas compatible avec les véhicules avec report de fonctions.
-
Page 2: Important
IMPORTANT Avant la pose du MultiPlex, vérifier le bon fonctionnement des ampoules des feux du véhicule et de la remorque Clignotant gauche Clignotant droit Stop Position Anti-brouillard Impératif au montage: - C ouple de serrage des vis = 2,5 Nm. -
Page 3: Raccordement Des Capteurs D'informations
Ø Les cosses de masse devront être impérativement branchées sur un point de masse "carrosserie" et vissées. Click ! Ø Rechercher les fonctions (Feux branchés) sur le faisceau du véhicule à l'aide d'un testeur. (voltmètre ou lampe témoin LED, uniquement) Raccordement des capteurs d'informations Cas n°... - Page 4 Il est impératif que les étapes suivantes se déroulent moteur éteint et tous feux éteints Cas n°1 Cas n°2 SIGNAL VEHICULE Click ! Click ! IMPORTANT Cas n°1 : Tous les fils doivent être connectés même si la fonction n'est pas utilisée. Cas n°2 : Si une anomalie se produit , il est préconisé...
- Page 5 Click ! Faisceau d'alimentation E + F + G Passage +12 Volts sous véhicule + 12 Volts batterie Nous déclinons toutes responsabilités en cas de connexion du +12 Volts ailleurs que sur la batterie. Click ! Ø Insérer le fusible 15 A Bleu " K " dans le porte fusible "...
-
Page 6: Procédure De Calibrage
Procédure de calibrage : Cas n°1 Cas n°2 1 - Allumer les feux de POSITION en premier. 1 - Allumer les feux de POSITION en premier. 2 - La remorque s'allume instantanément. 2 - La remorque s'allume au bout de 5 secondes. 3 - Allumer les feux STOP et maintenir jusqu'à... -
Page 7: Foire Aux Questions
Foire Aux Questions Problèmes rencontrés Causes possibles et/ou solutions Le kit attelage est endommagé ou 1. Ne pas monter le faisceau et contactez votre fournisseur. incomplet. 1. Assurez-vous que les branchements du + 12 volts sur la batterie et de la masse sur le Les feux de la remorque ne fonctionnent véhicule sont correctement effectués et que le fusible est en place afin de transmettre la pas correctement. - Page 8 Kit 245135-248634 00-Indice : I...
