Notice EVYACCESS-2D – V1.12
Câblage d'une carte d'extension INFX ou OUTFX
1) Règles de câblage :
Les cartes d'extension INFX et OUTFX EDEN INNOVATIONS se raccordent sur le bornier
RS485-EXT de la centrale EvyAccess. On peut raccorder jusqu'à 10 INFX et 10 OUTFX par cen-
trale EvyAccess-2D.
Le câblage doit obligatoirement être en série. Il ne doit donc pas être en étoile ou en arbores-
cence pour des raisons d'interférence électromagnétique.

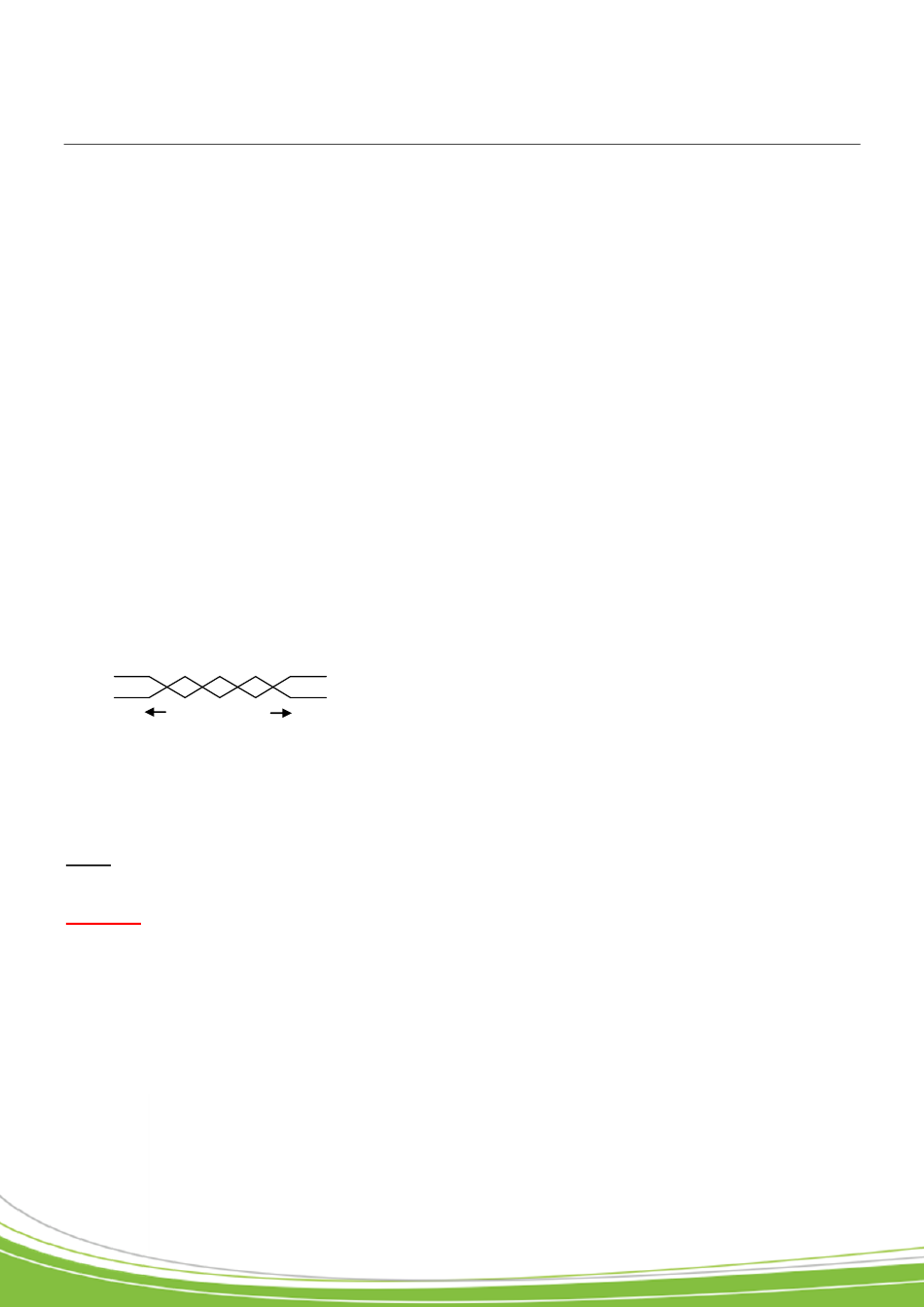

Le câble utilisé pour la communication doit être torsadé, blindé et équipé de 2 paires. La section
des fils doit être de 0,6mm (22AWG) et d'une impédance caractéristique de 120Ω. Nous recom-
mandons la référence Belden 3107A ou la référence AlphaWire 6455 BK005 pour les installa-
tions sujettes à de fortes interférences. Si ce n'est pas le cas, la référence Belden 8723 peut être
utilisée.
Le bus doit être équipé de résistances d'une valeur de 120Ω entre les points A et B, à chaque ex-
trémité.
Le nombre maximal de produits raccordés est de 32 éléments.
La liaison ne doit pas dépasser 1200 mètres.
Cette liaison étant un bus de données, il faut l'éloigner au maximum des autres câbles.
B
A
1200m Max
Ø 0,6 mm
2 paires conseillées
Veillez à utiliser une même paire pour A et B
Obligatoire
Écran :
Attention
: La longueur totale ne doit pas dépasser la distance préconisée.
Ne câblez pas les fils de liaison centrale-lecteur près d'autres câbles porteurs de tensions ou courant
élevés notamment les câbles 230V ou plus.
Si le lecteur n'est pas alimenté par la centrale, la fonction d'auto détection des lecteurs ne sera pas
disponible en mode automatique.
B
A
p.19/32
