VARIATEUR DE VITESSE À AUTOTRANSFORMATEUR
TRIPHASÉ 400 VCA AVEC CT ET COMMANDE ANALOGIQUE

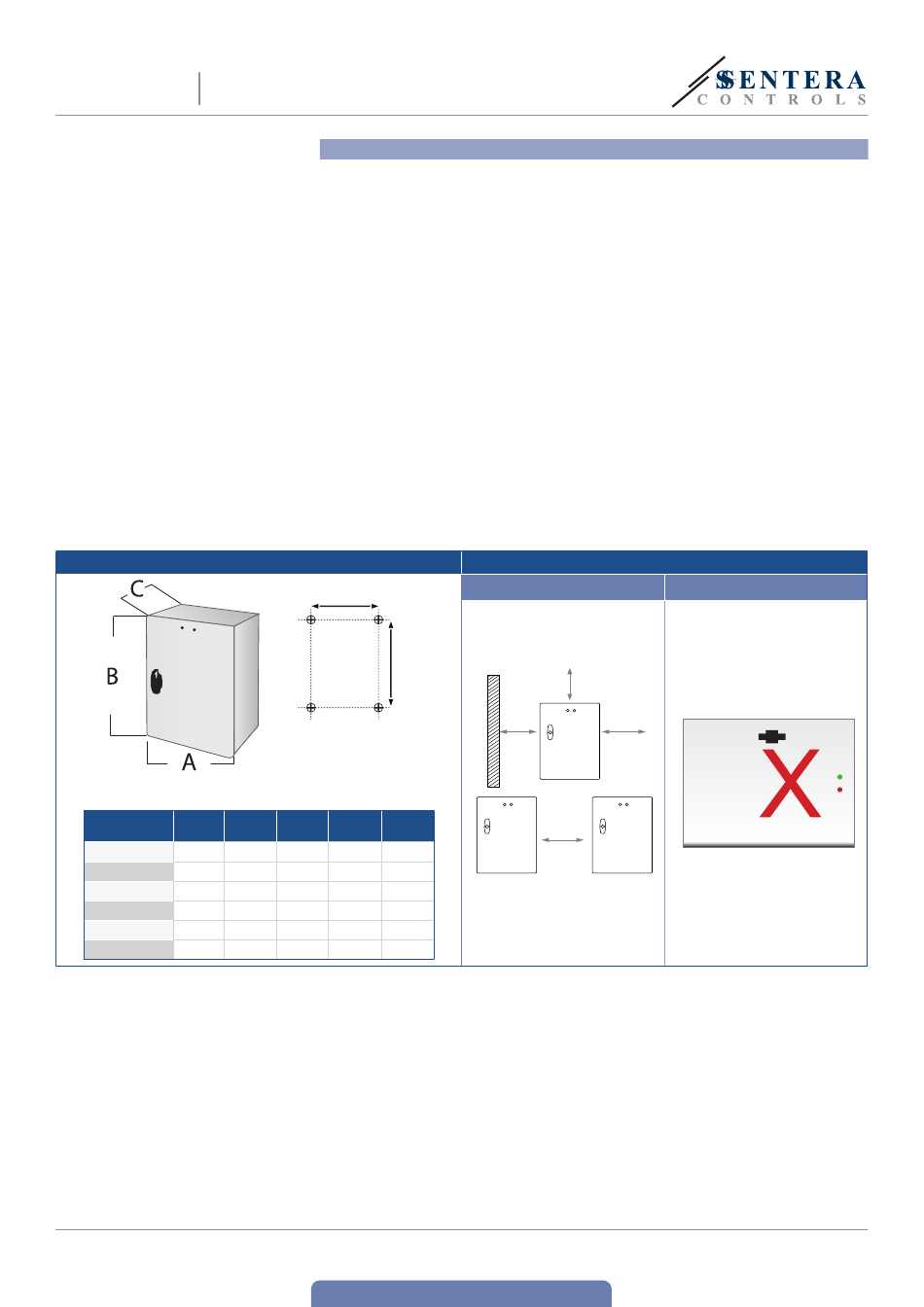

Fig. 1 Dimensions de montage
A
Code d'article
[mm]
STVS4-15L40
300
STVS4-25L40
300
STVS4-40L40
400
STVS4-60L40
400
STVS4-80L40
400
STVS4110L40
400
MIW-STVS4-FR-000 - 29 / 04 / 2021
Suivez ces étapes:
1.
Ouvrez le couvercle du variateur.
2.
Montez le boîtier en utilisant des vis ou des boulons résistants à la corrosion.
Respectez la position de montage et les dimensions de montage de l'unité
(voir Fig.1 Dimensions de montage et Fig.2 Position de montage). Les trous
de montage se trouvent sur le panneau arrière à l'intérieur du boîtier et sont
recouverts de bouchons d'obturation.
3.
Faites attention aux instructions suivantes afin de réduire la température dans
l'appareil:
3.1
Respectez les distances, entre le mur / plafond et l'appareil et entre
deux appareils, comme montré dans Fig. 2. Afin d'assurer une ventilation
suffisante du variateur, un espace libre de chaque côté doit être maintenu.
3.2
Lorsque vous installez l'appareil, n'oubliez pas que plus vous l'installez haut,
plus l'appareil chauffe.
d'installation correcte peut être d'une grande importance.
3.3
Si la température ambiante maximale ne peut être respectée, veuillez
prévoir une ventilation / refroidissement forcé supplémentaire.
Ne respectant pas les règles susmentionnées peut réduire la durée de vie et
soulage le fabricant de toute responsabilité.
4.
Une fois fixés en place, les vis ou les boulons de fixation doivent être scellés pour
maintenir le niveau de protection IP du boîtier.
5.
Étant donné que le boîtier du variateur est en métal, il doit être relié à la terre et
lié à d'autres surfaces métalliques existantes.
D
E
B
C
D
E
[mm]
[mm]
[mm]
[mm]
425
170
255
355
425
170
255
355
425
200
355
355
425
200
355
355
425
200
355
355
425
200
355
355
6.
Insérez les câbles dans les presse-étoupes et effectuez le câblage conformément
au schéma de câblage (voir Fig. 3) en respectant les informations de la section
"Câblage et connexions" ci-dessus.
6.1
Connectez les lignes d'alimentation (bornes R, S, T et PE).
6.2
Connectez le(s) moteur(s) (bornes U, V, W et PE).
6.3
Connectez le 0 V et le +12 V à l'appareil externe (par exemple le potentiomètre
MTP-X10K-NA de Sentera).
6.4
Connectez la borne V/C à la sortie 0-10 VCC de l'appareil externe (par
exemple le potentiomètre MTP-X10K-NA de Sentera).
6.5
Le cas échéant, connectez la sortie non régulée (L1 et N). Il peut être utilisé
pour alimenter une vanne 230 VCA, une lampe, etc. (voir Tableau 1 ci-
dessous).
Retour à la Table des matières
Par exemple, dans un local technique, la hauteur
Fig. 2 Position de montage
Correct
50 mm
50 mm
75 mm
www.sentera.eu
Incorrect
50 mm
6 - 8
