Pulsar AWZ710 Notice Technique

1. Notice technique.
1.1 Description générale.
La pédale d'alarme anti-intrusion permet de transmettre le signal d'alerte dans une situation d'agression (à la
centrale d'alarme, à l'émetteur de vidéosurveillance, au contrôleur) et d'appeler les secours. Le signal qui apparaît au
moment d'appuyer sur la pédale d'alarme met le déclencheur en état d'alarme. Plusieurs fonctions de programmes de la
pédale d'alarme facilitent l'adaptation souple aux besoins de chaque installation. Le capteur de détection est réalisé en
technique optique. Le signal de sortie prend la forme de court-circuit/ relâchement des contacts de l'interrupteur à lame
souple/Reed (en silence). Le contact anti-sabotage est basé sur le micro-commutateur dont les contacts sont dorés, et le
circuit imprimé PCB est couvet d'un laque qui le protège contre l'humidité et contre les pollutions. La pédale d'alarme
possède le boîtier en métal muni des pieds en caoutchouc antidérapant.
1.2 Description des éléments et des connecteurs de circuit imprimé PCB.
Tableau 1. Description des éléments et des connecteurs de l'alimentation.
Élément
[fig.1]
[1]
[2]
[3]
[4]
[5]
1.3 Paramètres techniques:
- paramètres électriques (tableau 2)
- paramètres mécaniques (tableau3)
Tableau 2. Paramètres électriques.
Tension d'alimentation
Consommation de courant
Relais ALARM
Contacts de relais ALARM
Mode de relais ALARM
Entrée RST (RESET)
AWZ710
Pédale d'alarme anti-intrusion PN-K
Édition: 4ème du 05.07.2012
Remplace l'édition: 3ème du 09.09.2010
TAMP – connecteur de commutateur anti-sabotage
Support de câble
Touche PROG/RESET
Connecteur d'alimentation et de sortie de la pédale :
12V, GND - Sortie d'alimentation DC (12V= +U, GND)
RST – Sortie de réinitialisation de la pédale
C, NO – Sortie de relais d'alarme NC
Diode LED (rouge), signalisation de fonctionnement (de programmation)

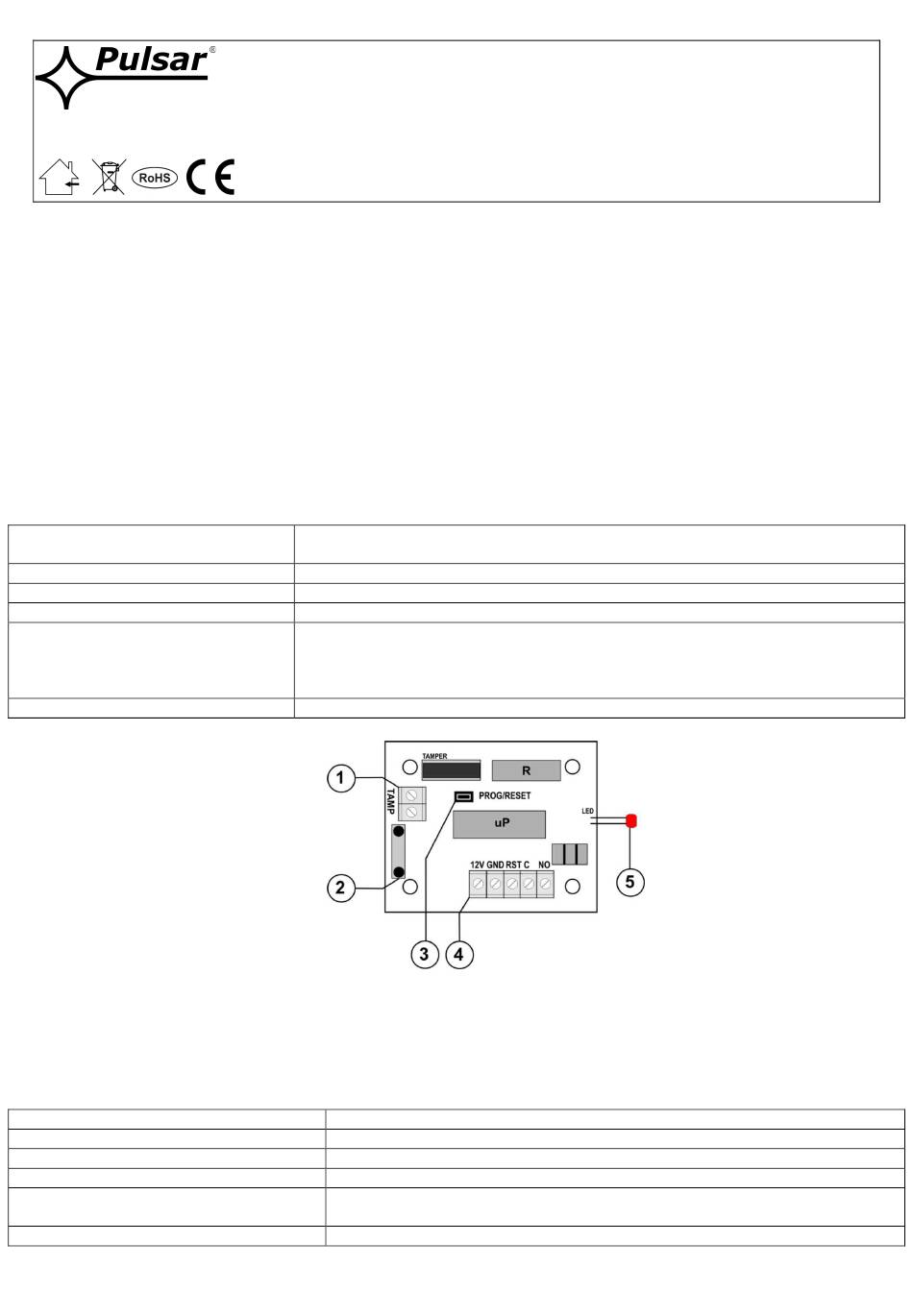

Fig.1. Vue du circuit imprimé PCB.
11V÷14V/DC (-/+5%)
17mA/30mA (R=NO/R=NC)
0,5A@30V DC/50V AC max.
C/NC
monostable (210s max.), bistable ou loquet
(fonction de programmation)
commande 0V (GND), temps d'impulsion minimum 1sec.
