TOPlus mini Axfix
Montage
76

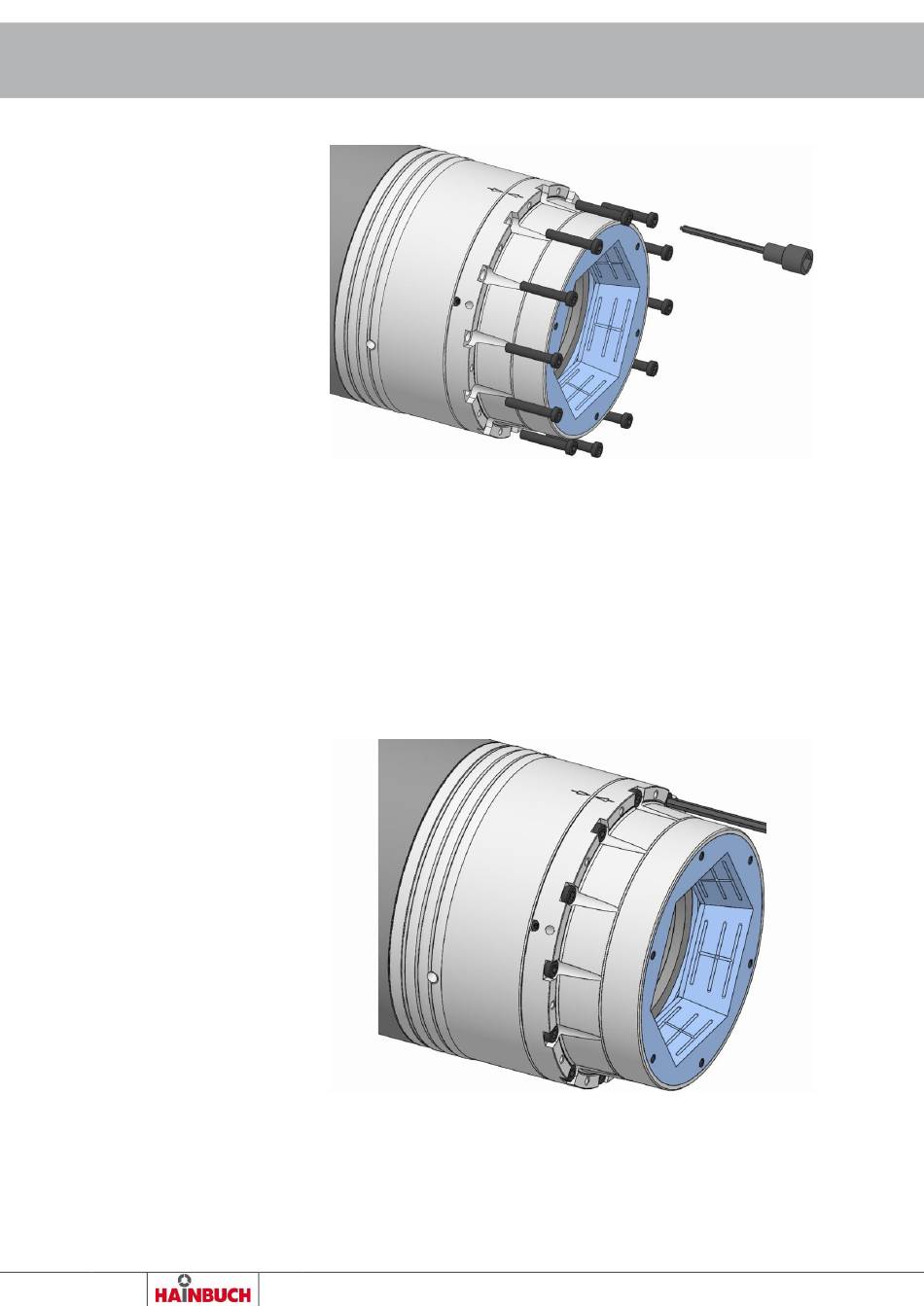

Desserrer les vis de fixation de l'unité de fonction à l'aide
7.
d'un embout de tournevis avec guide-goupille et les in-
sérer légèrement.
Desserrer et retirer le système d'attache utilisé le cas
8.
échéant.
Retirer l'aide au montage utilisée le cas échéant pour
9.
une broche verticale.
10. Vérifier la concentricité au niveau de la surface de con-
trôle de l'unité de fonction [idéalement ≤ 0,01 mm] et le
cas échéant la corriger avec précaution à l'aide d'un
marteau en plastique.
11. Serrer les vis de fixation de l'unité de fonction avec un
embout de tournevis avec guide-goupille avec le couple
prescrit [voir chapitre « Couples de serrage des vis »].
12. Vérifier la planéité de la surface de contrôle de l'unité de
fonction [idéalement ≤ 0,01 mm].
Hotline de commande +49 7144.907-333
