DTS-M
CAPTEUR DE TEMPÉRATURE
NUMÉRIQUE POUR GAINE

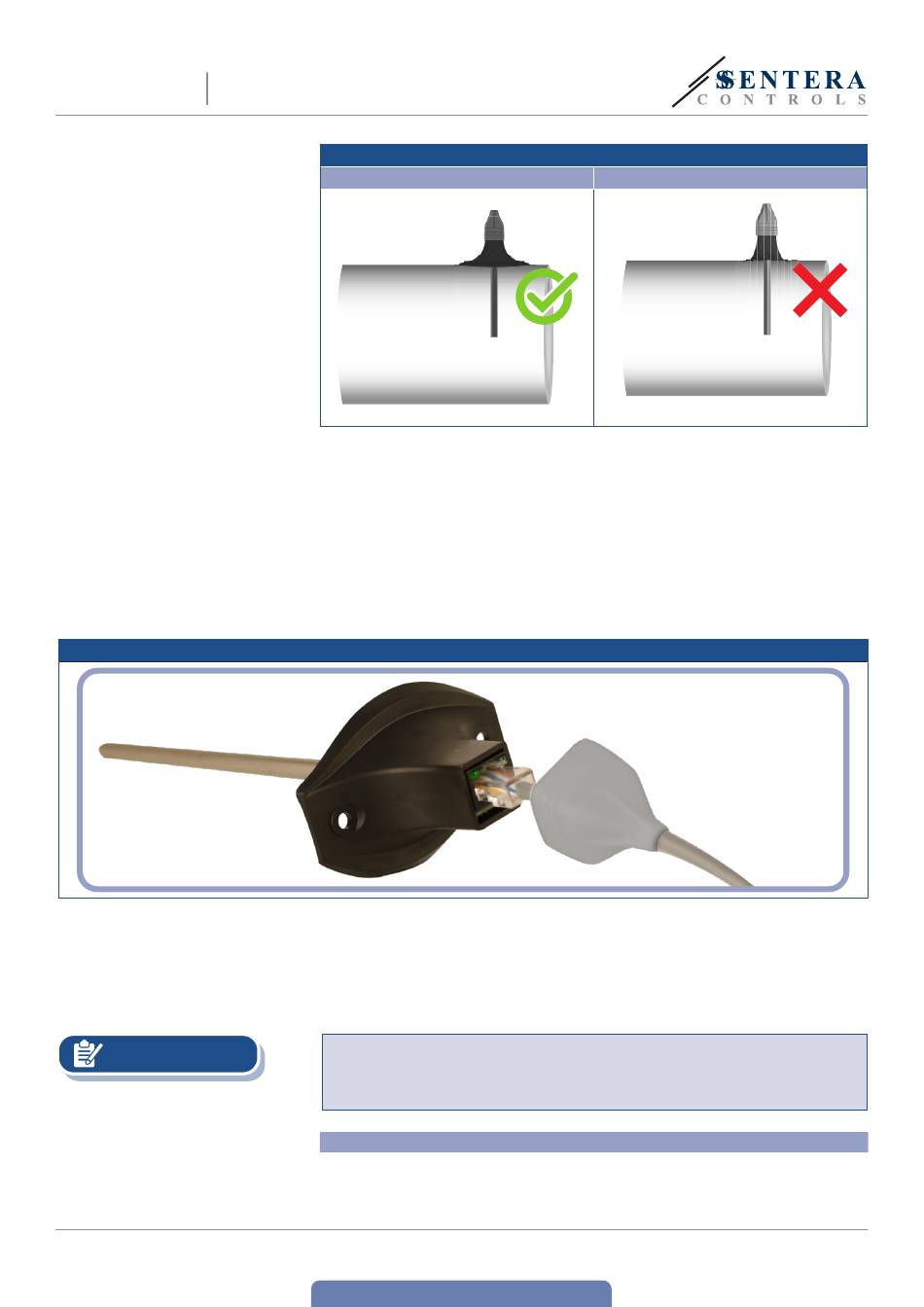

Fig. 3 Câblage et raccordements
NOTE
5.
MIW-DTS-M-FR-000 - 19 / 08 / 2021
Fig. 2 Position de montage
Correct
2.
Après avoir sélectionné l'emplacement de montage approprié, procédez comme
suit:
2.1
Percez un trou de Ø 8 mm dans la gaine et insérez la sonde. Appliquez un
joint étanche à l'air entre la sonde et le conduit.
2.2
Fixez la bride sur la surface extérieure de la gaine à l'aide des vis appropriées.
3.
Retirez le couvercle en caoutchouc de l'appareil et insérez le câble dans le trou
(voir Fig. 3).
4.
Sertissez le câble avec un connecteur RJ45 conforme aux informations de la
section "Câblage et raccordements" ci-dessus et branchez-le dans la prise (Fig.
3).
5.
Faites glisser le couvercle le long du câble pour recouvrir le connecteur et
conserver la classification IP de l'appareil.
6.
Mettez sous tension.
7.
"Personnalisez les paramètres d'usine à celles désirées via le logiciel 3SModbus
ou via le pocket "Sensistant" (si nécessaire). Pour consulter les paramètres
d'usine, voir Table Registres Modbus.
Pour les données complètes des registres Modbus, reportez-vous au Modbus
Register Map du produit, un document distinct joint au code de l'article sur le site
Web et contenant la liste des registres. Il peut que les produits avec des versions
antérieures du logiciel ne soient pas compatibles avec cette liste.
Paramètres facultatifs
Pour assurer la communication correcte, le NBT doit être activé sur seulement deux
appareils du réseau Modbus. Si nécessaire, activez la résistance NBT via 3SModbus
ou via le pocket Sensistant (Registre de stockage 9).
www.sentera.eu
Retour à la Table des matières
Incorrect
