Avant de commencer – Lisez ces instructions attentivement et en entier.
IMPORTANT – RESPECTEZ TOUS LES CODES ET RÈGLEMENTS APPLICABLES. Remarque à l'intention de
l'installateur – Assurez-vous de remettre ces instructions au client.
Remarque à l'intention du client – Conservez ces instructions avec le manuel du propriétaire afin de pouvoir
vous y reporter ultérieurement.
LE PLÉNUM MURAL FONCTIONNERA UNIQUEMENT S'IL EST INSTALLÉ CORRECTEMENT.
ASSUREZ-VOUS DE L'INSTALLER SELON LA BONNE ORIENTATION, COMME LE
MONTRENT LES ILLUSTRATIONS.
RAVWPT8 convient à des murs de 5,5-8,0 po d'épaisseur et RAVWPT14 est destiné à des murs de 8-14,0 po d'épaisseur.
Pour faciliter l'installation, l'ensemble de grille RAVAL2 doit être installé au moment de l'installation du plénum mural.
Liste des pièces
Un plénum mural comprend deux parties :
Partie A – Plénum extérieur
Installé de manière à ce que les brides de fixation de grille se trouvent à
l'extérieur du bâtiment et le rebord 45° se trouve au niveau de la base.
Partie B – Plénum intérieur
Installé de manière à ce que la grande ouverture à la base et les brides de 3/4
po reposent contre le mur du bâtiment.
Matériel requis (pièces sur le terrain)
• Matériau d'étanchéité au silicone (recommandé)
• Solin
• Entretoises
• Matériau de linteau/poteau de cloison
• Vis de 1 po – 3 po pour fixer le plénum aux poteaux de cloison.
• Ensemble de grille RAVAL2 (vendu séparément)

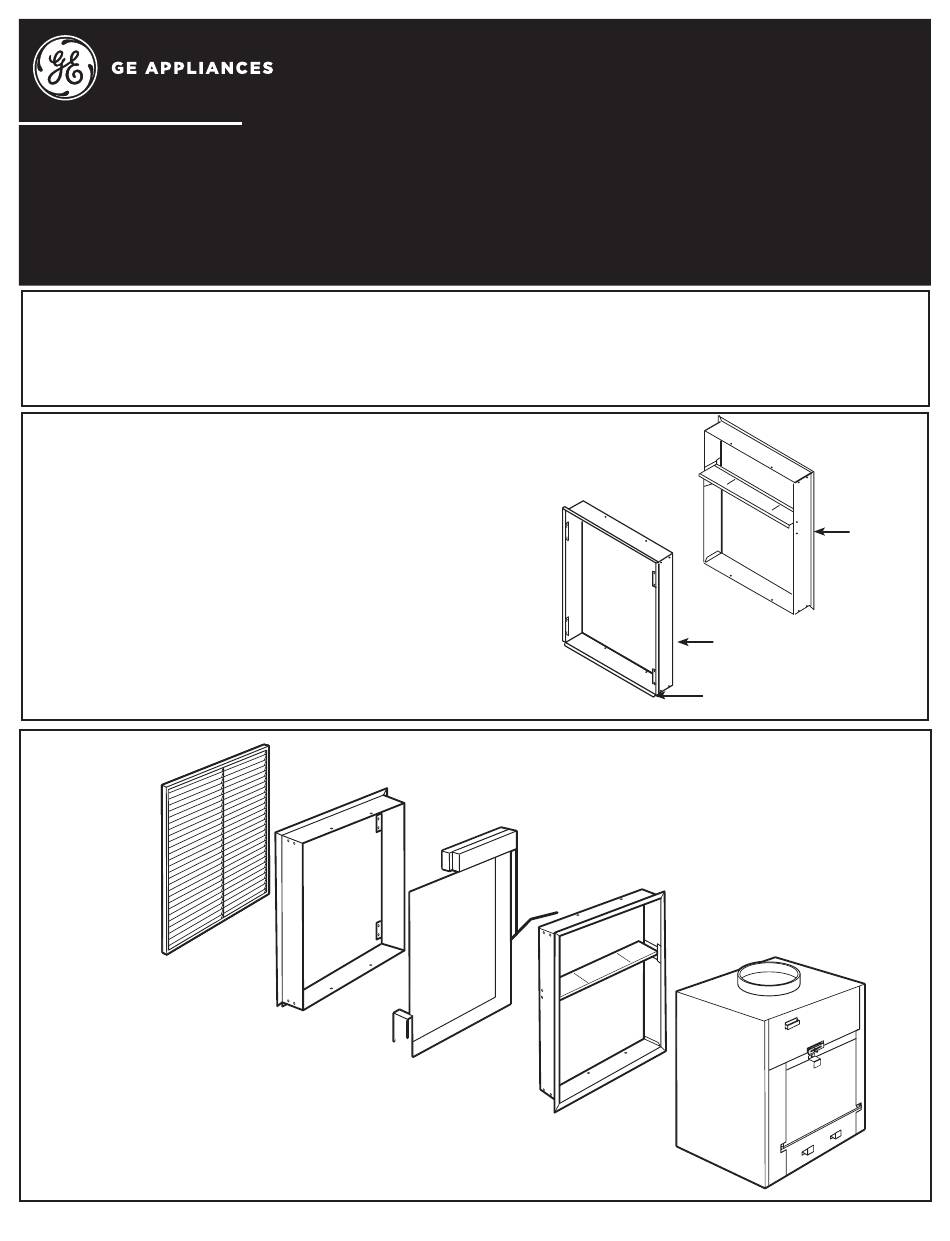

Aperçu de
l'installation
Ens. de grille
RAVAL2
(vendu
séparément)
RAVWPT8 – 5-1/2 po- 8 po P x 24-1/8 po L x 30-3/8 H
RAVWPT14 – 8 po – 14 po P x 24-1/8 po L x 30-3/8 po H
GE est une marque de commerce de General Electric Company. Fabriqué sous licence d'utilisation de marque.
Partie A
Plénum mural
extérieur
Extérieur/ Mur
extérieur
Instructions
d'installation pour votre
nouveau plénum mural
RAVWPT8
RAVWPT14
Choisissez l'ensemble de plénum adéquat en fonction de l'épaisseur du mur:
Un linteau de taille adéquate
est requis pour le soutien
structural. La pose d'un solin et
d'un matériau d'étanchéité adéquat
est requise.
Partie B
Plénum mural
intérieur
B
A
Grande
ouverture
Plénum
extérieur
Rebord 45°
REMARQUE: le plénum
dispose d'un capot protecteur
en carton ciré. Ne retirez pas
ce couvercle jusqu'à ce que
vous soyez prêt à installer la
grille (Ens. n° RAVAL2).
Plénum correctement au
niveau et à l'équerre.
Appareil
95303004
31-30817
Plénum
intérieur
11-16 GEA
