Tableau de commande

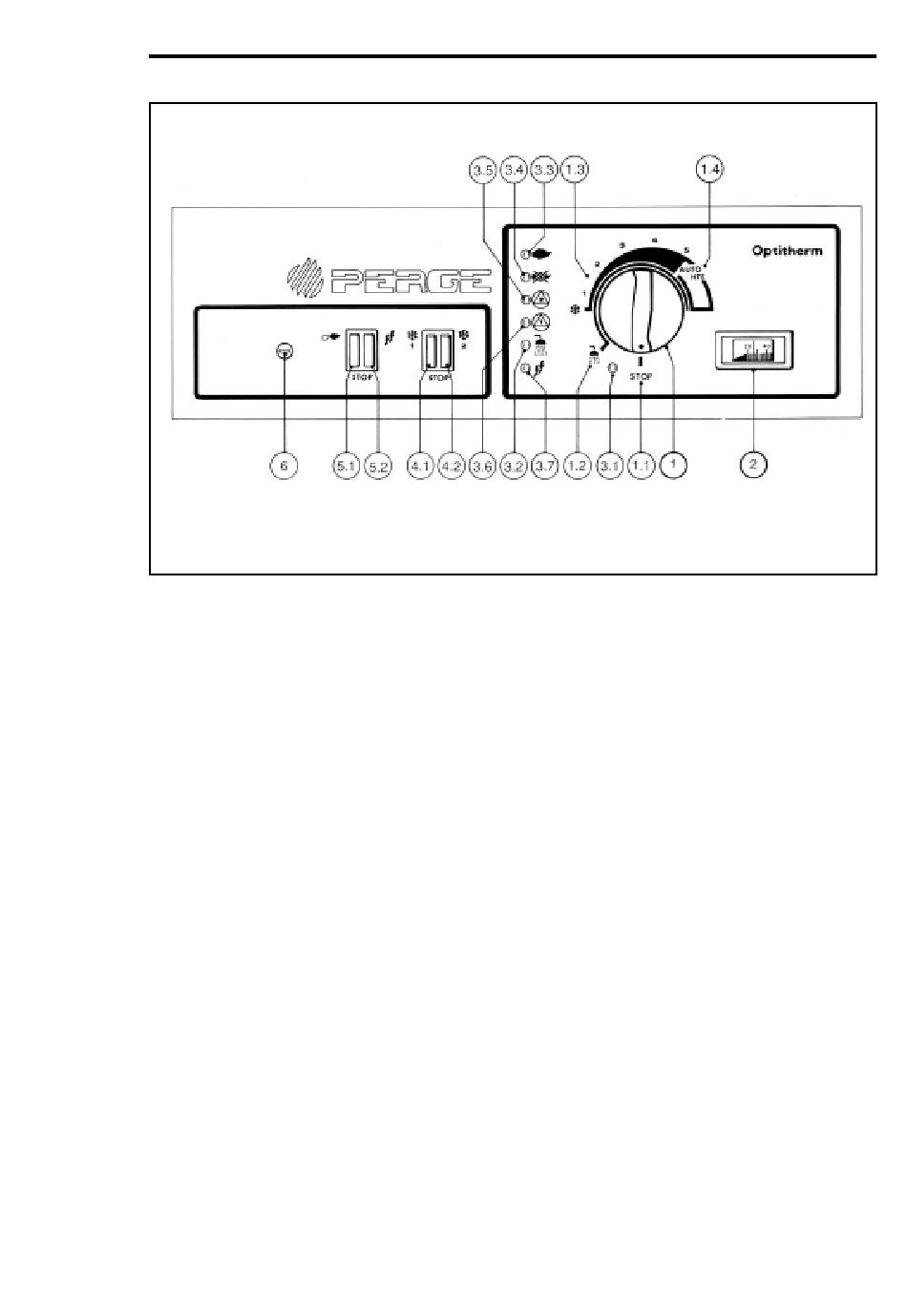

fig.1
1- BOUTON DE COMMANDE
1.1 "STOP" : Mise à l'arrêt de la chaudière
1.2 Position eau chaude sanitaire
3.2 s'allume en demande de production d'ECS,
3.3 s'allume au fonctionnement du brûleur,
3.6 s'allume au fonctionnement de la pompe.
1.3 Mise en service du chauffage. De la graduation 1 à la graduation 5, réglage MANUEL du chauffage.
1.4 "AUTO" : position normale d'utilisation du chauffage. Le choix de la température ambiante se fait sur la
commande à distance H.T.E. installée dans l'appartement. (Pour les modèles avec régulation automatique)
2- THERMOMETRE DE TEMPERATURE CHAUDIERE
3- TEMOINS LUMINEUX
3.1 Chaudière en service
3.2 Eau chaude sanitaire en cours de production
3.3 Brûleur en fonctionnement (chauffage ou eau chaude)
3.4 Brûleur en sécurité
3.5 Circulateur n°2 en service
3.6 Circulateur n°1 en service (chauffage ou eau chaude)
3.7 Thermoplongeur en fonctionnement
4- INTERRUPTEURS DES CIRCULATEURS
4.1 Interrupteur marche/arrêt du circulateur n°1 (en position arrêt, le circulateur peut fonctionner pour l'eau
chaude)
4.2 Interrupteur marche/arrêt du circulateur n°2
5- INTERRUPTEURS DES ENERGIES
5.1 Interrupteur marche/arrêt du brûleur
5.2 Interrupteur marche/arrêt du thermoplongeur
6- BOUTON DE REARMEMENT DU THERMOSTAT DE SECURITE
NOTA : La position 1.2 n'est active que si la chaudière assure la production d'eau chaude sanitaire.
