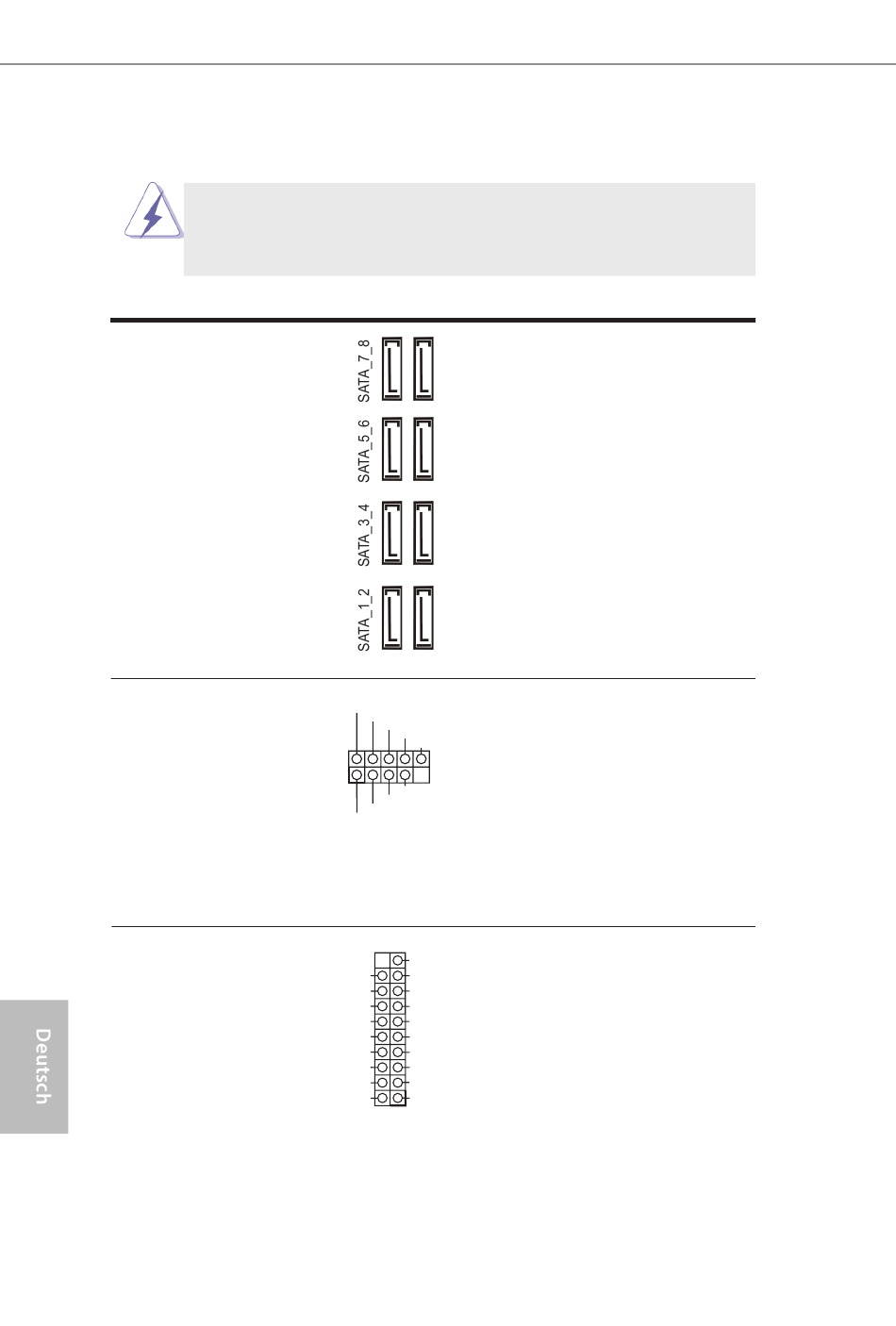

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Seriell-ATA3-Anschlüsse
(SATA_1_2: siehe S.1 - No. 12)
(SATA_3_4: siehe S.1 - No. 11)
(SATA_5_6: siehe S.1 - No. 10)
(SATA_7_8: siehe S.1 - No. 9)
USB 2.0-Header
(9-pol. USB6_7)
(siehe S.1 - No. 19)
(9-pol. USB8_9)
(siehe S.1 - No. 18)
USB 3.0-Header
(19-pol. USB3_2_3)
(siehe S.1 - No. 7)
28
Beschreibung
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
GND
IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
Diese acht Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
Zusätzlich zu den vier
üblichen USB 2.0-Ports an den
I/O-Anschlüssen beinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Neben zwei Standard-USB
3.0-Ports am E/A-Panel
beindet sich ein USB 3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
