Tubes Guidage Élément - Ultra Beam UB20 Manuel

ous les modèles UltraBeam qui travaillent en 30 et 40 mètres avec des éléments
T
repliés prévoient l'installation de tubes de guidage à l'intérieur des éléments droit et
gauche reliés à l'unité motrice.
Le tube de guidage sur éléments repliés est indispensable pour que le ruban puisse coulisser à
l'intérieur de la courbe et des éléments latéraux sans se plier.
L'élément de guidage se compose de deux sections de tubes en PVC (2x1500), d'une
longueur totale de 3 mètres. Joindre les deux sections avec le raccord en PVC et couvrir
avec un ruban isolant classique.
Insérer un second raccord à l'une des deux extrémités, cela s'avérera utile par après
pour relier le tube de guidage à l'unité motrice (figures 1 - 2).
tube guidage PVC interne

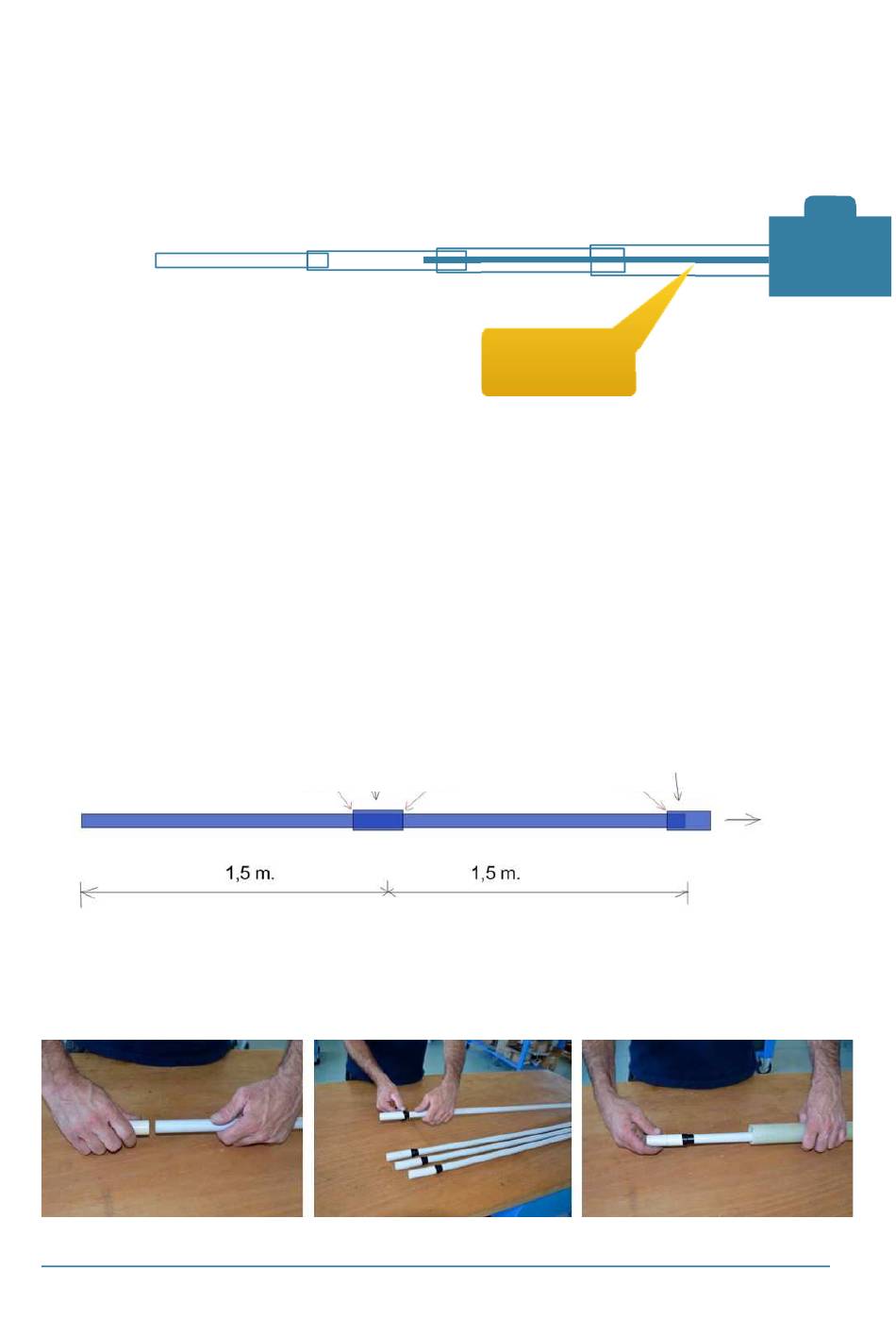

Insérer le tube de guidage à l'intérieur de l'élément précédemment préparé (fig. 3)
Fig. 1
TUBES GUIDAGE ÉLÉMENT 30-40
élément télescopique
raccord
ruban
ruban
Fig. 2
tube guidage pvc
ruban
Fig. 3
3
MOTEUR
raccord
unité
motrice
