ALR -M1
VÉRIFICATION DES INSTRUCTIONS D'INSTALLATION
MODE D'EMPLOI
REGISTRES MODBUS
Input registers
Data type
1
Operation status
unsigned int.
2
Green LED
unsigned int.
3
Yellow LED
unsigned int.
4
Red LED
unsigned int.
5
Sound active
unsigned int.
6
Sound mode
unsigned int.
7–10
MIW-ALR-M1-FR-000 - 15 / 04 / 19
DISPOSITIF
D'ALARME
Lorsque l'ALR -M1 est allumé pour la première fois, les trois voyants doivent être
allumés pendant une seconde. Ensuite, seul le voyant vert doit être allumé.
Gérable par Modbus RTU. Pour surveiller et modifier les paramètres, vous pouvez
soit télécharger le logiciel gratuit 3SModbus sur le site de Sentera, soit utiliser le
pocket «Sensistant». Reportez-vous à la section registres Modbus ci-dessous pour
plus d'informations
Mode Bootloader
Grâce à la fonctionnalité "Bootloader", le micrologiciel peut être mis à jour par
communication Modbus RTU. Pour entrer "Boot mode", mettez un cavalier sur les
goupilles 3 et 4 de P1 et rébranchez l'alimentation. Dès que le 'Boot mode' est
activé, le micrologiciel peut être mis à jour par le biais du logiciel SM Boot (partie de
l'ensemble logicielle 3SM Center) ou à l'aide du pocket «Sensistant».

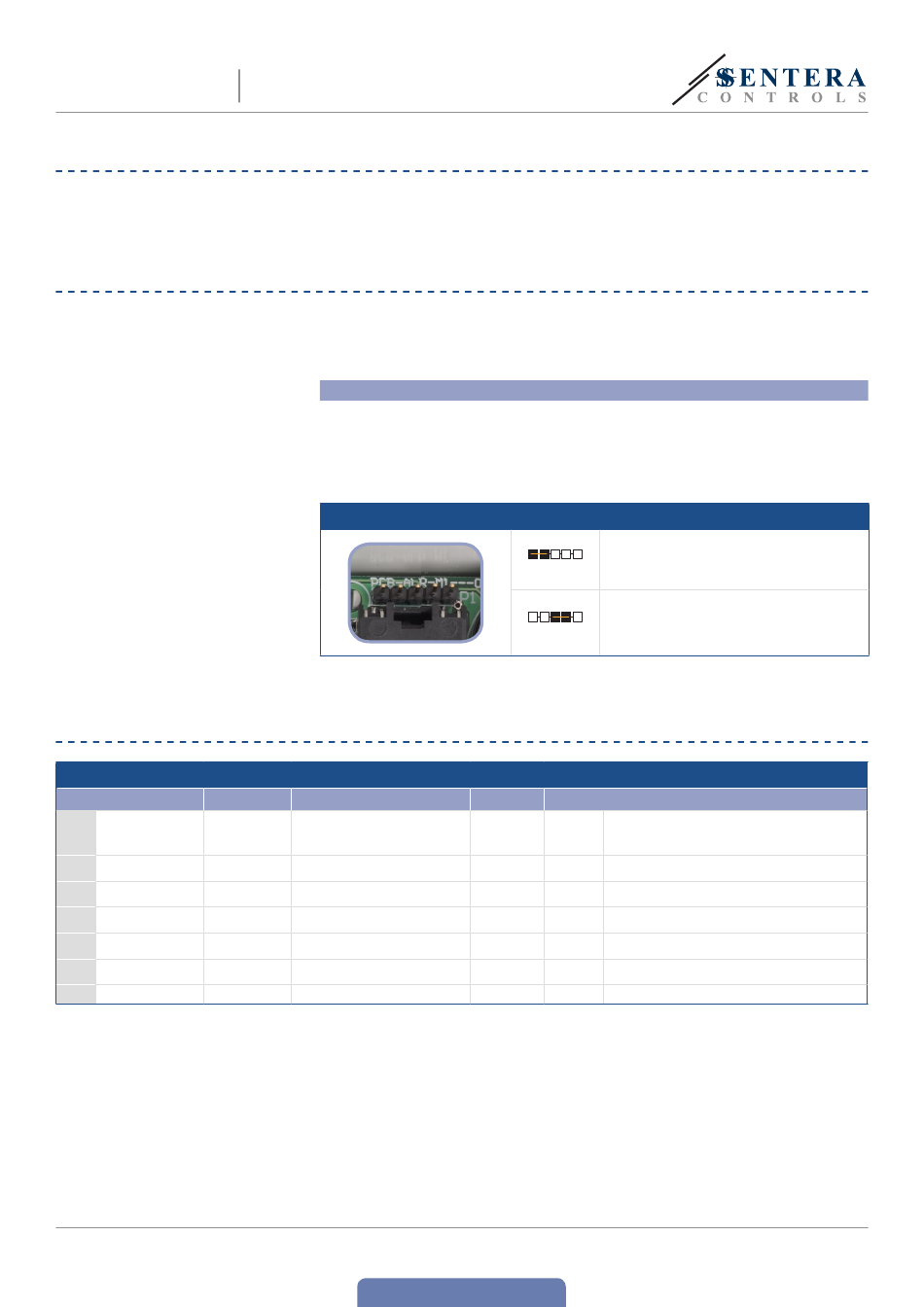

Fig. 5 Prise de programmation P1
Description
Operating status
Green LED status
Yellow LED status
Red LED status
Buzzer status
Pulsing / continuous sound
Reserved, return "0"
www.sentera.eu
Retour à la Table des matières
Branchez un cavalier sur les goupilles 1 et
2 durant 10 secondes pour réinitialisation
1 2 3 4 5
des registres Modbus
Branchez un cavalier sur les goupilles 3
et 4 durant 20 secondes et redémarrez
l'alimentation pour entrer en mode
1 2 3 4 5
« bootloader »
Data
Values
0 =
1 =
0—3
2 =
3 =
Custom (direct LED and buzzer driving is allowed)
0 =
0—1
1 =
0 =
0—1
1 =
0 =
0—1
1 =
0 =
0—1
1 =
0 =
0—1
1 =
OK (green LED is ON)
Warning (yellow LED is ON)
Alarm (red LED and buzzer are ON)
OFF
ON
OFF
ON
OFF
ON
OFF
ON
pulsing
continuous
9 - 11
