NETGEAR RangeMax WPN311 Guide D'installation

Adaptateur NETGEAR RangeMax™ Wireless PCI Adapter WPN311
En suivant ces instructions d'installation de base, il est supposé que vous vous connectiez
à un point d'accès à l'aide des options de sécurité par défaut. Reportez-vous à l'aide en
ligne et au manuel de référence de votre CD pour obtenir des instructions sur la
configuration de la sécurité sans fil, du mode Ad Hoc ou des options avancées.
Durée approximative de l'installation : 15 à 25 minutes.
Windows XP
1. I WPN311
NSTALLATION DU LOGICIEL
a. Mettez votre ordinateur sous tension, attendez que le système d'exploitation
s'initialise et connectez-vous. Insérez le CD de votre logiciel WPN311 dans votre
lecteur de CD-ROM. L'écran principal apparaît. Si cette page n'apparaît pas
automatiquement, double-cliquez sur le fichier autorun.exe sur le CD.
b. Cliquez sur le lien Install Driver and Utility (Installer le pilote et l'utilitaire)
Smart Wizard
pour lancer l'assistant d'installation
Suivez les étapes de l'assistant d'installation Smart Wizard.
c.
d. Cliquez sur Finish (Terminer) et, si vous y êtes invité, redémarrez votre
ordinateur.
2. I
NSTALLATION DE L

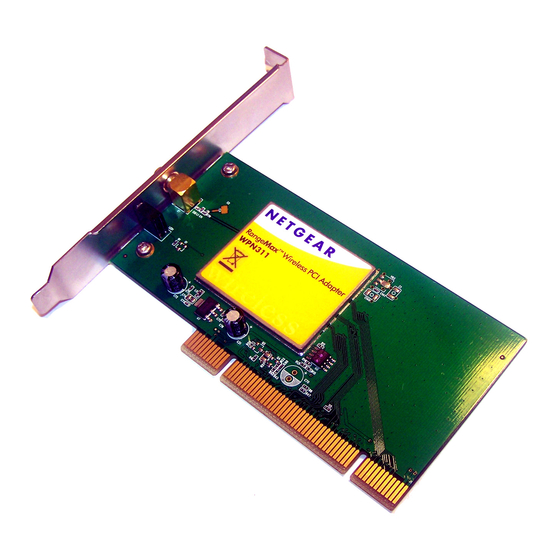

a. Éteignez l'ordinateur et débranchez son cordon d'alimentation. Insérez
l'adaptateur PCI sans fil WPN311 dans un emplacement PCI disponible.
Connectez l'antenne à l'adaptateur et orientez-la vers le haut. Rebranchez le
cordon d'alimentation et réinitialisez votre ordinateur.
b. Après un court instant, l'Assistant Matériel détecté s'affiche. Sélectionnez
l'option Install the software automatically (Recommended) (Installer le
logiciel automatiquement (recommandé)) puis cliquez sur Next (Suivant).
Remarque : si le message d'avertissement de test avec le logo Windows XP
apparaît, cliquez sur Continue Anyway (Continuer).
c. Vous serez invité à sélectionner le pays dans lequel vous vous trouvez.
Sélectionnez votre pays dans la liste.
d. Vous serez également invité à activer l'utilitaire de configuration NETGEAR
Smart Wireless Settings Utility.
Cliquez sur Yes (Oui) pour valider cette option.
Si vous sélectionnez No (Non), vous devrez lire la documentation Windows XP
pour obtenir des explications sur la manière d'utiliser l'utilitaire de configuration
de réseau sans fil Windows XP.
e. Cliquez sur Finish pour terminer l'installation. L'icône de barre d'état système
WPN311 apparaît dans l'angle inférieur droit de la barre des tâches
Windows.
3. C
ONFIGURATION DE VOTRE
PROFIL
a. Déterminez les paramètres en cours pour votre point d'accès sans fil en incluant
le nom de réseau SSID (sensible à la casse) ainsi que les paramètres de sécurité
(le cas échéant) :
.
• WEP — 64 ou 128 bits, mot de passe (sensible à la casse) ou touche # avec
le clavier hexadécimal.
• WPA-PSK — mot de passe (sensible à la casse).
b. Cliquez sur l'icône WPN311 de la barre d'état système Windows pour afficher la
page de l'onglet Settings (Paramètres) WPN311.
'PCI WPN311
SANS FIL
WPN311
ET ENREGISTREMENT DU
c. Modifiez le nom de réseau (SSID) (Network Name (SSID)) et les paramètres de
sécurité (Security) pour qu'ils correspondent à votre point d'accès sans fil. Pour
les paramètres WEP, sélectionnez la case Use WEP Encryption (Utiliser le
cryptage WEP). Pour WPA-PSK, cliquez sur le bouton Advanced (Options
avancées).
Conseil : pour afficher les réseaux sans fil disponibles, utilisez la liste déroulante
ou l'onglet Networks (Réseaux) et sélectionnez le réseau de votre choix.
d. Cliquez sur Apply (Appliquer) pour activer la connexion.
Conseil : créez les profils travail et domicile. Activez ensuite le profil de votre
choix selon l'endroit où vous vous trouvez.
4. V
ÉRIFICATION DE LA CONNECTIVITÉ RÉSEAU SANS FIL
• Utilisez les informations d'état situées au bas de l'utilitaire pour vérifier votre
connexion réseau sans fil. Cliquez sur le bouton Help (Aide) pour afficher l'aide
en ligne.
Bouton Help
Déverrouillé : le réseau sans fil n'est pas sécurisé.
(Aide)
Verrouillé : le réseau sans fil est sécurisé.
Remarque : la barre d'état située en bas de votre utilitaire vous renseigne sur la
vitesse de votre connexion. Une vitesse de 108 Mbits/s est possible uniquement
lorsque votre réseau sans fil dispose d'un point d'accès de 108 Mbits/s tel que le
routeur NETGEAR WPN824 RangeMax™ Wireless Firewall Router ou le
routeur NETGEAR WGT634U 108 Mbps Wireless Router.
• Icône de barre d'état système Windows WPN311 : si l'icône est verte ou jaune, la
connexion est en cours. Si l'icône est rouge, aucune connexion n'est en cours.
• Voyants WPN311 : s'ils clignotent en alternance, une tentative de connexion est
en cours. S'ils clignotent ensemble, la connexion est effectuée. L'absence de
clignotement signifie que l'adaptateur WPN311 n'est pas branché.
• Vérifiez la connectivité à Internet en ouvrant un navigateur ou vérifiez l'accès
aux ressources réseau telles que les fichiers ou les imprimantes.
Indicateur de
puissance du
signal.
