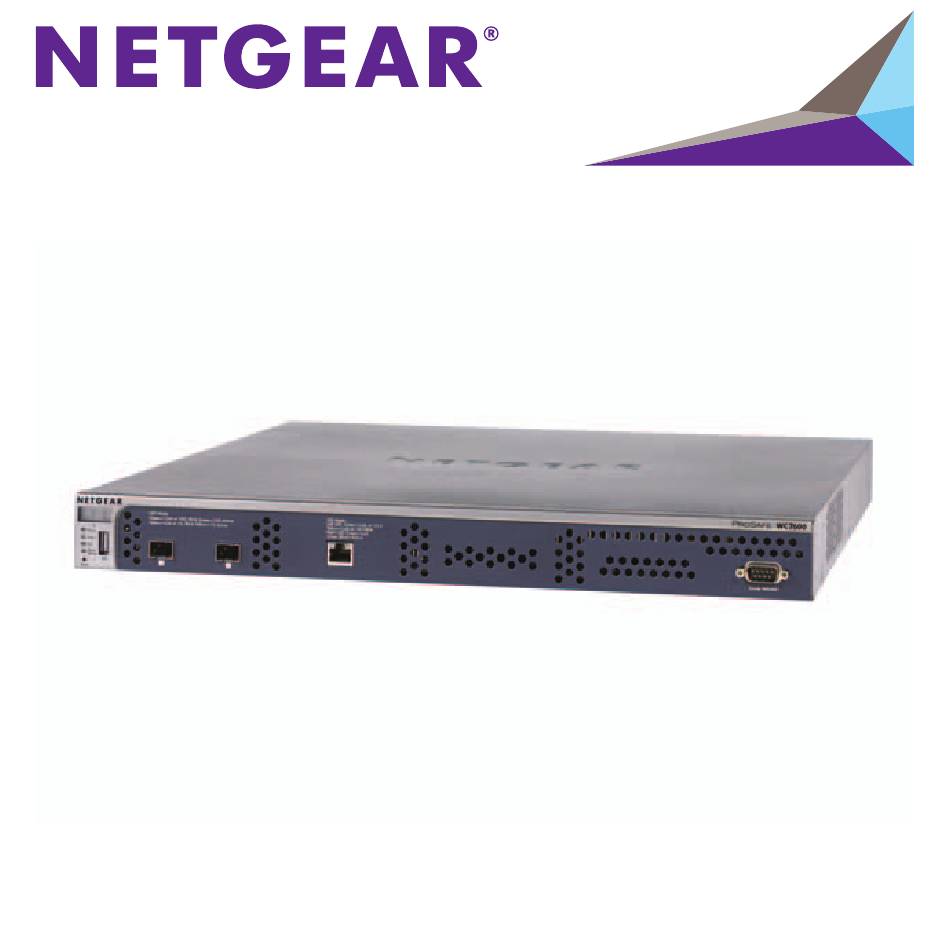

- Page 1 Contrôleur sans fil ProSAFE WC7600...
-
Page 2: Contenu De L'emballage
Contenu de l'emballage L'emballage doit contenir les éléments suivants : • Contrôleur sans fil ProSAFE WC7600 ® • Câble d'alimentation CA • Câble Ethernet droit de catégorie 5 • Kit de fixation sur bâti • Pieds en caoutchouc (4) avec revêtement adhésif •... -
Page 3: Découverte De Votre Contrôleur Sans Fil
Découverte de votre contrôleur sans fil Avant d'installer votre contrôleur sans fil, familiarisez-vous avec ses voyants, ses boutons et ses ports. Panneau avant Compteur numérique de points d'accès Emplacements et voyants pour modules GBIC SFP en option LED Mode: LED Mode: Left LED: Green=Link at 1G E, Green= Link at 10G, Blink Green=10G Active, Yellow=Link at 10/100M... -
Page 4: Panneau Arrière
Panneau arrière Voyant d'état de l'alimentation Prise d'alimentation Configuration du contrôleur sans fil Pour configurer le contrôleur sans fil : Configurez votre ordinateur avec l'adresse IP fixe 192.168.0.210 et le masque de sous-réseau 255.255.255.0. Branchez une extrémité du câble Ethernet fourni au port Ethernet de votre ordinateur et l'autre extrémité... - Page 5 Vérifiez que les voyants suivants s'allument sur le panneau avant : Voyant Description Alimentation Le voyant Power (Alimentation) vert est allumé. Dans le cas contraire, assurez-vous que les câbles sont bien branchés et que l'interrupteur de la prise murale (le cas échéant) est enclenché.
-
Page 6: Accès Au Contrôleur Sans Fil
Accès au contrôleur sans fil Pour accéder au contrôleur sans fil : Sur votre ordinateur, lancez un navigateur. Dans le champ d'adresse, saisissez http://192.168.0.250. L'écran de connexion du contrôleur sans fil s'affiche : Saisissez admin comme nom d'utilisateur et password comme mot de passe, le tout en minuscules. -
Page 7: Configuration Des Paramètres De Base
L'interface de gestion Web du contrôleur sans fil s'affiche. Configuration des paramètres de base Pour configurer les paramètres de base : Dans le menu de navigation principal, sélectionnez Configuration > System > General (Configuration > Système > Général). Saisissez un nom pour le contrôleur sans fil. Sélectionnez le pays dans lequel le contrôleur sans fil est utilisé. - Page 8 Remarque : dans le cas de déploiements importants, NETGEAR recommande de placer le contrôleur et les points d'accès sans fil sur des VLAN distincts pour assurer une connectivité ininterrompue entre le contrôleur et les points d'accès.
- Page 9 Cliquez sur le bouton Apply (Appliquer). La connexion au contrôleur sans fil est interrompue, car vous avez modifié son adresse IP. Reconfigurez votre ordinateur avec une adresse IP et un masque de sous-réseau se trouvant dans le même sous-réseau IP que le contrôleur sans fil. Utilisez la nouvelle adresse IP du contrôleur sans fil pour vous reconnecter.
- Page 10 • De base. Permet la gestion d'un maximum de huit profils (16 pour les points d'accès double bande), chacun doté de son SSID, de sa sécurité, de son ACL MAC, de ses paramètres de débit maximal, de ses paramètres WMM, etc. a.
-
Page 11: Déploiement Du Contrôleur Sans Fil
Déploiement du contrôleur sans fil Pour déployer le contrôleur sans fil : Débranchez le cordon d'alimentation du contrôleur sans fil. Déconnectez le contrôleur sans fil de l'ordinateur et installez-le là où vous comptez le déployer. Branchez une extrémité d'un câble Ethernet au port de réseau local d'un routeur ou d'un commutateur et l'autre extrémité... -
Page 12: Détection Des Points D'accès
Détection des points d'accès Le contrôleur sans fil gère une sélection de points d'accès NETGEAR. Pour obtenir une liste des points d'accès NETGEAR pris en charge, rendez-vous sur le site d'assistance NETGEAR. Avant de tenter de détecter des points d'accès, familiarisez-vous avec les voyants correspondant aux points d'accès :... - Page 13 L'assistant de détection peut détecter les points d'accès dans leur configuration par défaut, ainsi que ceux déjà déployés et en activité. Pour que l'assistant de détection détecte des points d'accès sur un réseau de couche 2 ou de couche 3 (derrière un routeur) ou des points d'accès distants : •...
- Page 14 Sélectionnez Access Point > Discovery > Managed AP List (Point d'accès > Détection > Liste d'AP gérés). Ajoutez à la liste d'AP gérés les points d'accès que vous souhaitez gérer via le contrôleur sans fil. Alors que les points d'accès passent du mode autonome au mode géré, voici ce qui se produit : •...
-
Page 15: Conseils De Dépannage
Conseils de dépannage Vous ne pouvez pas accéder au contrôleur sans fil par son adresse IP par défaut (192.168.0.250). Effectuez les actions suivantes : • Assurez-vous que l'ordinateur est connecté au contrôleur sans fil. • Vous n'avez peut-être pas redémarré l'ordinateur auquel le contrôleur sans fil est associé... -
Page 16: Marques Commerciales
Assistance Merci d'avoir choisi les produits NETGEAR. Après l'installation de votre appareil, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com. Vous devez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR.
