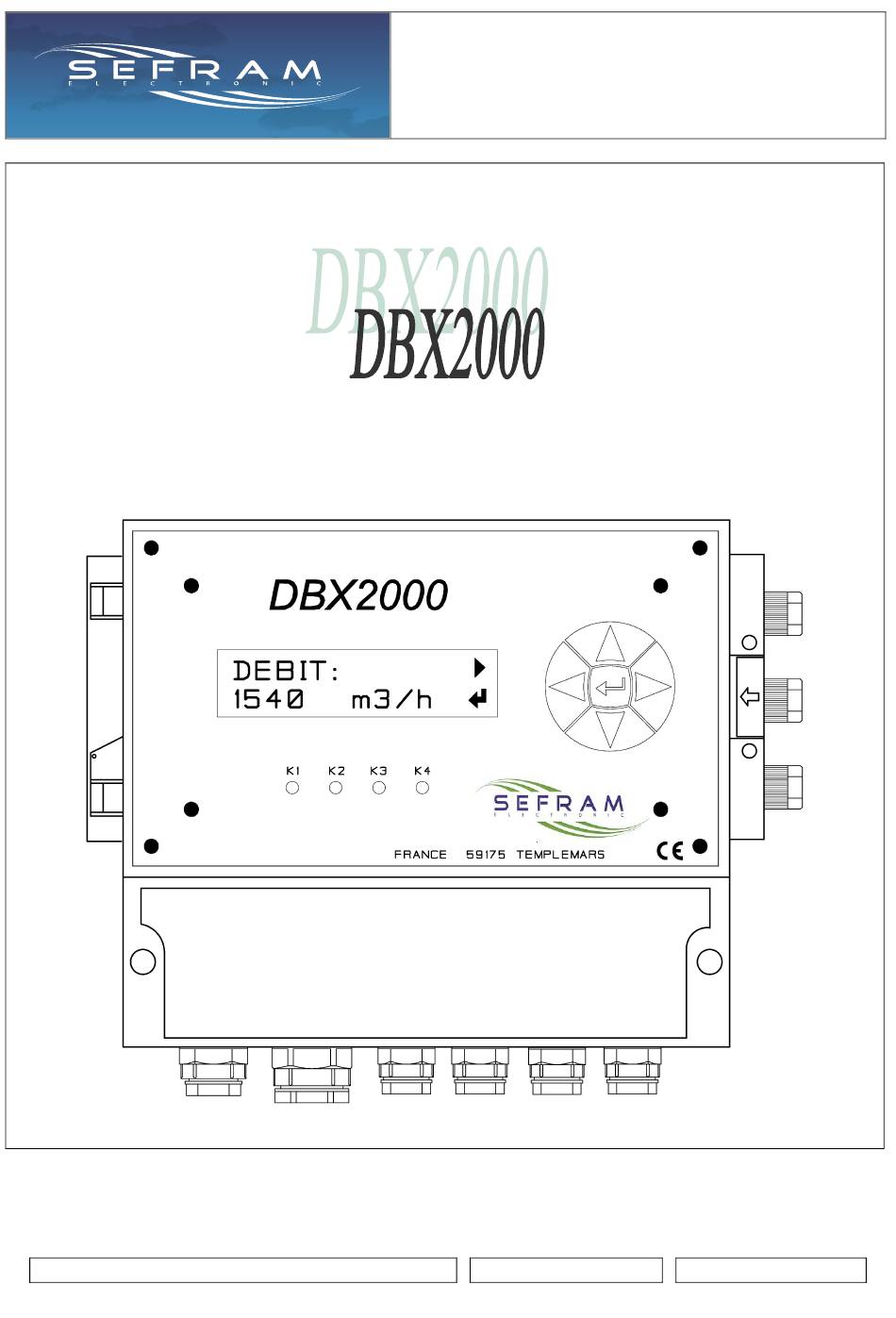

- Page 1 CALCULATEUR DE DEBIT TENSION Notice Technique FI 72.0190.1021 Page 1 sur 12...
-
Page 2: Table Des Matières
CALCULATEUR DE DEBIT SOMMAIRE : DESCRIPTION : Le DBX2000 est un appareil destiné au calcul du débit d’air dans une Page gaine, à l’aide d’une mesure de pression différentielle (tube de Pitot, - DESCRIPTION diaphragme, venturi…) correspondant à la pression dynamique. -
Page 3: Calculateur De Debit
Les différentes valeurs de fonctionnement du DBX2000 sont présentées sous forme de deux menus et sont accessibles grâce au navigateur. le menu « mesures » permet de visualiser les mesures et les résultats de calculs du DBX2000. le menu « paramètres » donne accès aux paramétrage de l’appareil. -
Page 4: Menu Mesures
CALCULATEUR DE DEBIT MENU MESURES : - le passage d’un pas à l’autre du menu se fait avec la touche « valid » - à partir de n’importe quel pas de ce menu, la touche « droite » donne accès au menu «... -
Page 5: Menu Parametres
CALCULATEUR DE DEBIT MENU PARAMETRES : - le passage d’un pas à l’autre du menu se fait avec la touche « valid » - l’accès à la modification du paramètre se fait avec la touche « droite » - après avoir modifié un paramètre, on revient dans ce menu - à... - Page 6 CALCULATEUR DE DEBIT (1) affichage de la section : - si touche « droite » : - choix du type de section « circulaire » ou « rectangulaire » - touche « valid » - si type « circulaire » : - saisie du diamètre de 0.050 à...
- Page 7 CALCULATEUR DE DEBIT (6) et (7) affichage des échelles des sorties analogiques 4-20mA 1 et 2 XXXX est la valeur correspondant pour 20mA en sortie YYYY est l’unité de la sortie Remarque : 4mA en sortie correspond à la valeur 0 - si touche «...
-
Page 8: Fonctionnement Des
CALCULATEUR DE DEBIT FONCTIONNEMENT DES ALARMES : Alarme débit mini : Si le débit calculé est inférieur à la valeur réglée plus longtemps que la temporisation réglée : - l’alarme débit mini apparaît - la led K1 est allumée - le relais K1 est au repos (contact entre 11 et 12) Si le débit calculé... -
Page 9: Caracteristiques
- Boîtier : PC IP65 PRECAUTIONS : Pour la version alimentation en 115V ou 230VAC, le DBX2000 sort de nos ateliers avec le cavalier positionné pour une utilisation en 230VAC (sauf si précisé lors de la commande). Vérifier la position du cavalier suivant la tension d’alimentation: Si un changement de fusible doit se faire, le remplacer par un fusible de même calibre (voir page 9... -
Page 10: Raccordement
CALCULATEUR DE DEBIT RACCORDEMENTS : Suivant la configuration de l’appareil, certaines parties peuvent ne pas être implantées. 1) Électriques : Carte du bas : raccordements utilisateur. Cette carte est accessible directement sous le couvercle de raccordement du boîtier. Seulement si version ALIMENTATION 24V DC... -
Page 11: Encombrement Et
CALCULATEUR DE DEBIT ENCOMBREMENT ET FIXATIONS : Notice Technique FI 72.0190.1021 Page 11 sur 12... -
Page 12: Avertissement
étalonnage annuel est préconisé surtout au niveau de « zéro » (voir ETALONNAGE). GARANTIE : Le DBX2000 est garanti 2 ans (matériel retourné en nos ateliers). La garantie ne s’applique pas dans les cas suivants : - bris par chute ou choc des produits non emballés, - dégâts occasionnés par une exploitation anormale (erreur de raccordement, surtensions, surpression, etc.)
