Préparatifs pour le montage
Matériel fourni
▪
1 ConSole
▪
2 profilés en U en aluminium
▪
8 boulons hexagonaux M6 x 20 mm en acier inoxydable
▪
8 écrous autobloquants M6 en acier inoxydable
▪
8 rondelles en U 18 mm en acier inoxydable
ConSole:
2.1 / 2.2 / 2.3 / 4.1
> 1,2 m
4.2 / 6.2
> 1,5 m
Outils nécessaires
▪
Un tournevis électrique avec embout hexagonal
pour boulons de 10 mm
▪
Un foret de 7 mm
▪
Une clé à fourche ou une clé à œil de 10 mm

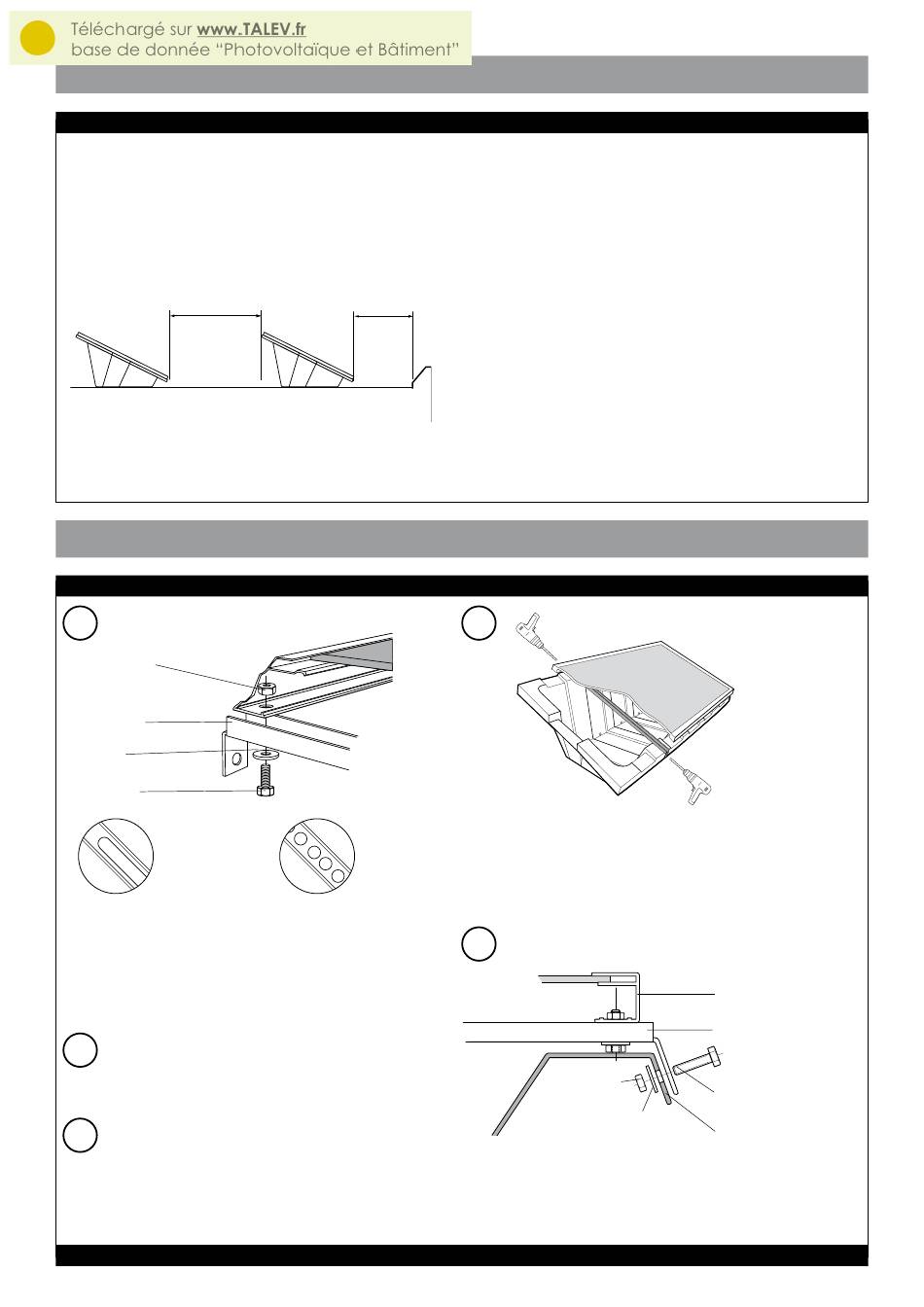

Montage
1
Ecrou autobloquant
Profilé en U
Rondelle
Boulon M6
Trou oblong
Trous ronds
Fixez le panneau solaire sur les profilés en U (voir schéma
ci-dessus). Veillez à ce que le trou oblong soit positionné sur
la face la plus haute de la ConSole et que les trous ronds se
trouvent sur la face la plus basse. Utilisez les éléments de
fixation fournis. Serrez les boulons fermement.
2
Branchez les câbles.
3
Placez le panneau solaire symétriquement sur la
ConSole. S'il est positionné correctement, les pattes des
profilés en U empêchent le panneau solaire de glisser.
La surface de montage doit être plane, propre et pas trop lisse /
glissante. En présence de surfaces glissantes (ex. : lés de toiture
en PVC ou similaires), vous devez prévoir un revêtement antidérapant.
Vérifiez que la surface de montage (ex. : le toit) a été conçue pour
supporter le poids du lestage supplémentaire requis.
Au min. 1 cinquième
de la hauteur du
bâtiment 'h'
> 1,0 m
Positionnez la ConSole en orientant la face plate vers le sud.
Respectez une distance minimale par rapport au bord du toit
d'environ un cinquième de la hauteur du bâtiment 'h'.
(ex. : pour un bâtiment de 10 mètres de haut, conservez une distance
de 2 mètres). Pour connaître la distance requise entre les rangées
parallèles de ConSoles, reportez-vous au schéma de gauche.
Ajoutez le poids de lestage requis (reportez-vous au tableau de
la page 3 pour les valeurs de référence).
4
Utilisez les profilés comme gabarit pour percer quatre (4)
trous (7 mm) dans les bords verticaux de la ConSole.
5
Montez les profilés sur la ConSole en utilisant les éléments de fixation
fournis (voir schéma ci-dessus). Vérifiez que la rondelle en U est logée
entre l'écrou et la ConSole.
Châssis
Profilé en U
Ecrou
autobloquant
Boulon M6
Rondelle
ConSole
Foret de 7 mm
Guide de montage 2007
