Emerson landscapeforms Guide D'installation

Emerson
Support pour vélos
Guide d'installation
Support pour vélos
Composants inclus
1x - semelle de
renforcement
1x - cadre
Outils nécessaires
• Le support pour vélos est livré assemblé.
• Clé hexagonale de 0,32 cm
• Clé hexagonale de 0,48 cm
• Marteau perforateur avec mèches à maçonnerie
• Pour la configuration de fixation encastrée : colle chimique d'ancrage (Hilti HIT RE 500 ou
équivalent)
• Pour la configuration de fixation en surface : matériel d'ancrage en acier inoxydable, (2)
requis par support (non inclus) Landscape Forms, Inc. recommande d'utiliser des boulons
de 1, 27 cm de diam. au maximum, avec une profondeur encastrée minimum de 7,62 cm
(voir figure 5 pour les distances des boulons).
AVERTISSEMENT ! Le support pour vélos doit être fixé.
MANIPULER DÉLICATEMENT ! Le revêtement de Emerson peut se rayer au contact des
outils, du béton ou d'autres surfaces abrasives. Protéger le revêtement durant l'installation.
Appliquer une peinture de retouche pour corriger toutes les rayures du revêtement.
1x - vis de calage
Configuration encastrée :
1/4-20 x 2,54 cm
2x - tiges filetées
5/8-11 x 8,9 cm
avec le patch de fil
www.landscapeforms.com Tél : 800.521.2546
SUPPORT POUR
VÉLOS
MUR OU
OBSTACLE

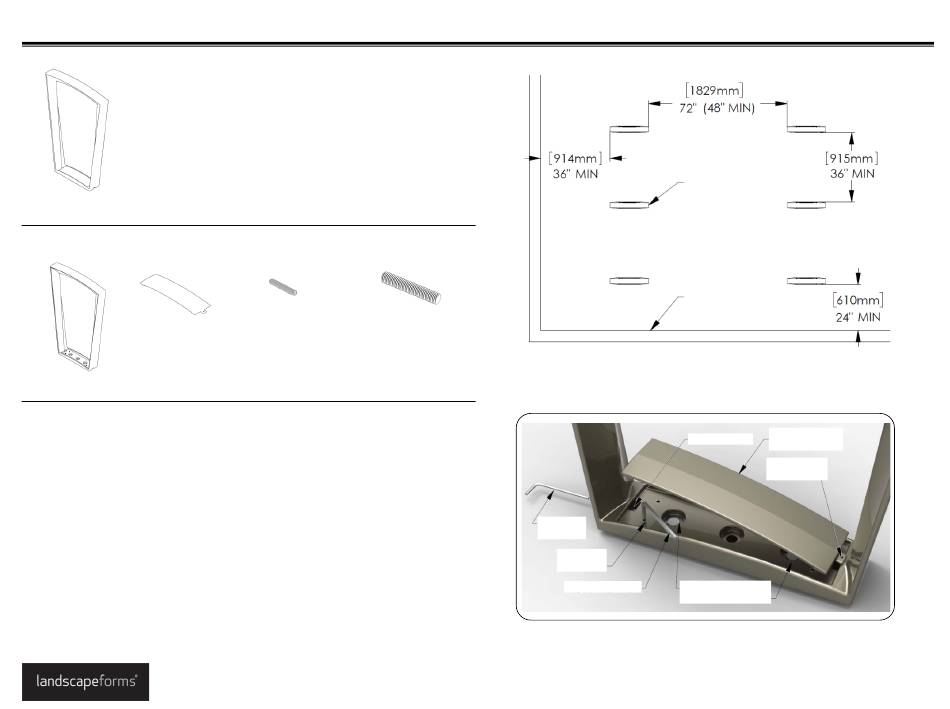

Fig. 1. - Distance recommandée, d'après l'Association of
Pedestrian and Bicycle Professionals (APBP)
VIS DE RÉGLAGE
CLÉ HEX.
0,32 CM
RAILS
EMPLACEMENTS DES
CLÉ HEX. 0,48 CM
TROUS D'ANCRAGE
Fig. 2 - Détail des composants
Date: 31 janvier 2020
SEMELLE DE
RENFORCEMENT
EXTRÉMITÉ DE
LA LANGUETTE
Page 1 de 2
