Assemblage - Forest-Master FM6DD Mode D'emploi

Pièces d'Assemblage
N° de
Nom de la Pièce Qté.
la Pièce
Moteur avec Tambour 60 1
Base 42 1
Trémie 1 1
Goulotte d'Éjection 34 1
Essieu 46 1
Roues 43 2
Goupille Fendue 45 2
Rondelle 16 mm 47 2
Capuchon Dome 48 2
Boulons M8x35 56 4

Assemblage

Notez que la majorité des boulons spécifiés sont vissés de manière lâche
à leur emplacement correct pour l'expédition.
1. Disposez toutes les pièces à plat dans une zone de montage appropriée et
assurez-vous que toutes les pièces sont présentes.

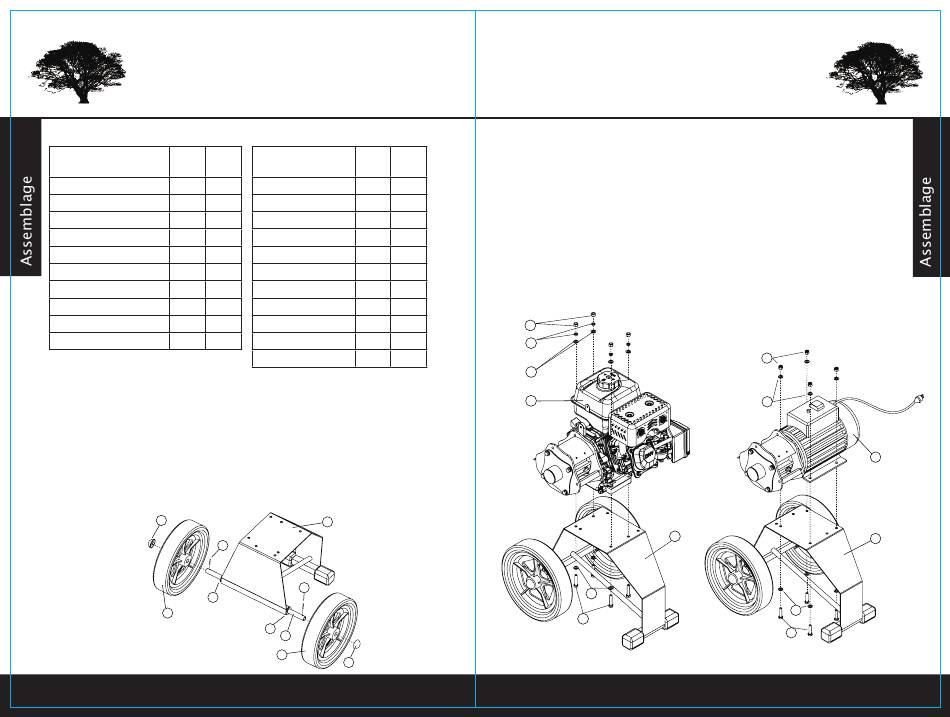

2. Faites glisser l'essieu (46) dans le tube carré de la base (42) et placez une
rondelle plate de 16 mm (47) à chaque extrémité de l'essieu.
3. Ensuite, placez les roues (43) à chaque extrémité de l'essieu (46) et fixez-les
avec une goupille fendue (45) à travers les petits trous sur l'extérieur de l'essieu
(46).
4. Enfin, placez chaque capuchon de dôme (48) sur les extrémités de l'essieu (46)
et fixez le capuchon en le tapotant avec un maillet ou un marteau.
48
45
47
43
8
Modèle de Forest Master : FM6DD/FM6DDES/FM4DDE
N° de
Nom de la Pièce Qté.
la Pièce
Rondelles M8 33 8
30 4
Rondelle à Ressort M8
57 4
Écrou M8
Boulon M8x110 49 2
Rondelle Crantée M8 55 2
51 1
Boulon M6x23
Rondelle M6 41 3
Rondelle à Ressort M6 59 3
Boulon M6x12 50 2
39 2
Boulon M3 x 60
Écrou M3 40 2
42
45
47
46
43
48
5. Placez le moteur (60) sur le dessus de la base (42), en alignant les trous de
montage du moteur avec les trous de boulon de la base.
6. Fixation du moteur par les méthodes suivantes :
Moteur (FM6DD/FM6DDES)
Pour le démarrage électrique FM6DDE, consultez la page la 10 pour les instructions
de montage du plateau de batterie, celui-ci est fixé à l'aide des boulons qui fixent
également le moteur et doit donc être fixé en même temps.
Fixez le moteur (60) avec les boulons M8 (56), les rondelles M8 (33), les rondelles à
ressort M8 (30) et les écrous M8 (57). L'ordre du montage est :
[Boulon] - [Rondelle] - [Base] - [Moteur] - [Rondelle] - [Rondelle à Ressort] - [Écrou].
Moteur (FM4DDE)
Fixez le moteur (60) avec les boulons M8 (56), les rondelles M8 (33) et les Écrous
de Blocage M8 (57). L'ordre du montage est :
[Boulon] - [Rondelle] - [Base] - [Moteur] - [Rondelle] - [Écrou de Blocage].
57
30
33
60
42
33
56
FM6DD
Modèle de Forest Master : FM6DD/FM6DDES/FM4DDE
57
33
60
42
33
56
FM4DDE
9
