Emplacement du débouché de cheminée et informations sur le conduit d'évacuation
A. Conception des débouchés des conduits
d'évacuation
Le dessus de la cheminée doit être
couvert afin d'empêcher la pluie et
la neige d'entrer dans la cheminée.
Consultez la figure 4.8 à la page 13
pour obtenir des renseignements
sur la rallonge de prise ajustable en
acier inoxydable de Harman
en option.
La zone du registre doit être scellée
avec une plaque d'acier, et il est
recommandé d'utiliser du Kaowool,
de la laine minérale ou un isolant
incombustible
dessus de la plaque afin de réduire
la
L'isolation ne doit pas être utilisée
seule pour sceller l'ouverture du
registre.

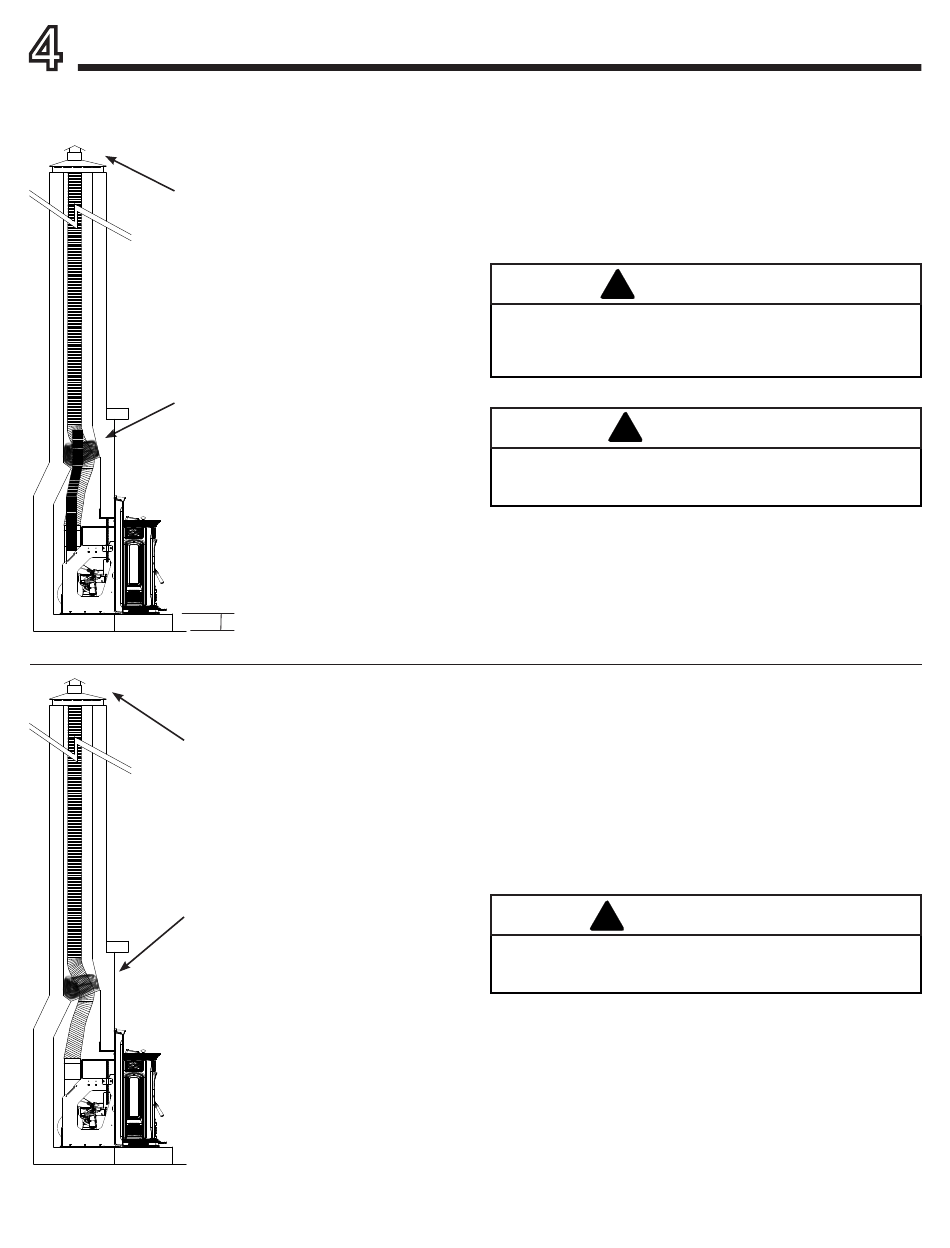

Figure 4.1
Le dessus de la cheminée doit être
couvert afin d'empêcher la pluie et
la neige d'entrer dans la cheminée.
La zone du registre doit être scellée
avec une plaque d'acier, et il est
recommandé d'utiliser du Kaowool,
de la laine minérale ou un isolant
incombustible
dessus de la plaque afin de réduire
la
L'isolation ne doit pas être utilisée
seule pour sceller l'ouverture du
registre.
Figure 4.2
10
, offerte
MD
équivalant
sur
possibilité
de
condensation.
Hauteur de l'âtre existant
équivalant
sur
le
possibilité
de
condensation.
Harman
• Manuel d'installation de l'Accentra52i-TC_R1 • 2017 -___ • 06/17
MD
No 1 Installation dans la cheminée existante d'un foyer
Cette méthode fournit une excellente ventilation avec 100 % d'air
extérieur, fournissant le fonctionnement le plus efficace de l'appareil.
Cette méthode fournit également un tirage naturel en cas de panne
de courant.
Un tuyau flexible d'acier inoxydable de 10,2 cm (4 po) est requis
pour le conduit de fumée, et un tuyau flexible d'acier inoxydable ou
d'aluminium de 7,62 cm (3 po) sert pour la prise d'air.
LE CARNEAU NE PEUT PAS TRAVERSER DES ESPACES
CACHÉS, COMME UN GRENIER, UN ESPACE DE TOIT, UN
PLACARD, LE PLANCHER OU LE PLAFOND.
le
N'ENLEVEZ PAS LES BRIQUES OU LE MORTIER DU
FOYER EXISTANT.
No 2 Installation dans la cheminée existante d'un foyer
Cette méthode fournit une excellente ventilation pour le
fonctionnement normal. Cette méthode fournit également un tirage
naturel en cas de panne de courant.
La cheminée doit être couverte afin d'empêcher la pluie d'entrer.
L'air de combustion provient des zones habitées et entre dans le
système d'alimentation autour des espaces du corps du poêle et
des ailes.
N'ENLEVEZ PAS LES BRIQUES OU LE MORTIER DU
FOYER EXISTANT.
!
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
