ehleva VECTOR 80 Notice De Montage

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

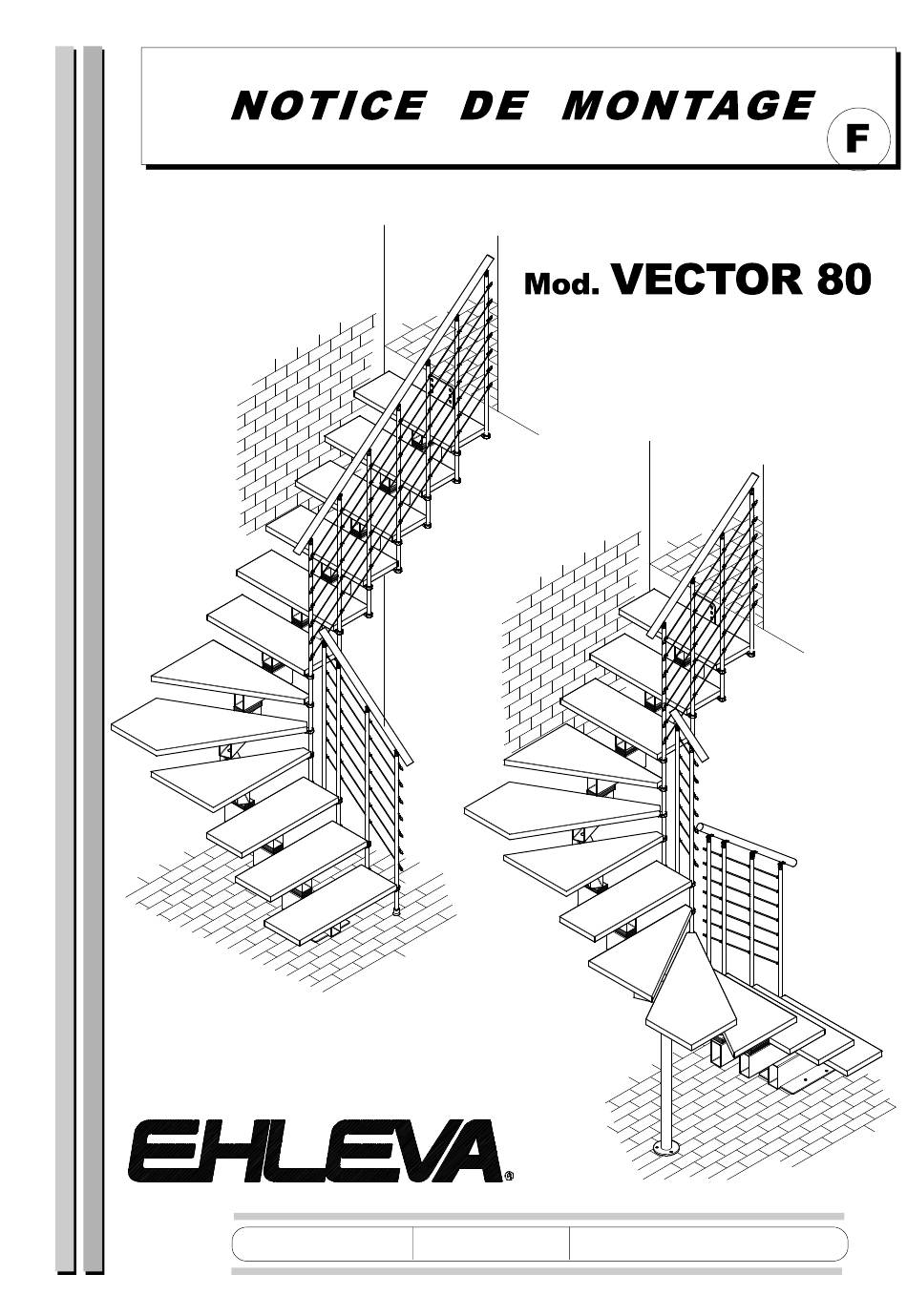

advanced mobular stair system
MC
Code MD.K.001
Rev
02
Edition 02.2009

Publicité

Table des Matières
loading

Manuels Connexes pour ehleva VECTOR 80

Sommaire des Matières pour ehleva VECTOR 80

  • Page 1 advanced mobular stair system Code MD.K.001 Edition 02.2009...

  • Page 2: Table Des Matières

    - Elle reporte la liste et l’illustration de toutes les pièces de l’emballage: les éléments en bois sont énoncés en ordre progressif sous la lettre “L” précédée d’un numéro. Les éléments qui composent les modèles VECTOR 80 sont signalés par un numéro précédé des lettres “K” “B” “P”.

  • Page 3: Composants En Bois Vector 80

    - VECTOR 80 - advanced mobular stair system COMPOSANT EN BOIS Mod. VECTOR 80  Avant de procéder aux différentes phases de montage, retirer tous les éléments du carton et les disposer sur une surface plane. Contrôler que tous les composants sont présents en se référant à liste d’accompagnement, contrôler que le nombre de pièces est conforme aux indications reportées pour les deux configurations en “L”...

  • Page 4: Composants Vector 80

    - VECTOR 80 - advanced mobular stair system COMPOSANT Mod. VECTOR 80 Rif. Dis. N. pz. Rif. Dis. N. pz. Ø 22 mm K133 12 10 30 30 32 48 x 16 4.2x19 30 30 Lungh.6500 mm Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy - 4 - Tel.
  • Page 5 - VECTOR 80 - advanced mobular stair system Rif. Dis. N. pz. Rif. Dis. N. pz. K101 10 10 K121 K102 K420 K103 K421 K120 K126 11 11 M16x30 K127 K104 K125 Ø 22 mm K119 Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy - 5 - Tel.
  • Page 6 - VECTOR 80 - advanced mobular stair system Rif. Dis. N. pz. Rif. Dis. N. pz. K129 B207 B301 B200 P105 23 23 P106a K130 22 22 x 10 P106 K131 143 143 P107 23 23 P110 B203 23 23...

  • Page 7: Configuration Vector 80

    Ils sont appelés “escaliers modulaires” car il est possible d’ajuster la hauteur de marche “A” et le giron “P” en fonction de l’espace à disposition. Le sigle “VECTOR 80” se réfère au modèle d’escalier dont les marches ont une largeur de 830 mm. La typologie et les instructions à suivre pour un bon montage sont identiques.

  • Page 8: Mesure De La Hauteur Utile

    - VECTOR 80 - advanced mobular stair system MESURE DE LA HAUTEUR UTILE  La fig. 1 indique les mesures qu’il faut établir. “A” Mesure de la hauteur de marche à déterminer sur le “Tableau A” pages 9-10-11 “P” Mesure du giron, calculée selon les indications reportées page 8...

  • Page 9: Calcul Du Giron

    Le calcul du giron peut être établi en appliquant les formules suivantes qui se réfèrent aux deux modèles d’escalier, VECTOR 80. Pour la configuration en “L”, il faudra appliquer uniquement la formule 1 et l’on aura donc une seule mesure du giron pour toutes les marches; pour la configuration en “U”, il faudra appliquer la formule 1 pour le tronçon W tandis que pour le tronçon J il faudra appliquer la formule 2.

  • Page 10: Calcul De La Hauteur De Marche

    - VECTOR 80 - advanced mobular stair system CALCUL DE LA HAUTEUR DE MARCHE (Tableau “A”)  Le “Tableau A” ci-dessous reporte les mesures de la hauteur de marche en fonction de la hauteur “H” mesurée précédemment. Il reporte aussi le nombre de bagues intermédiaires à monter K106, toujours en fonction de la hauteur.
  • Page 11 - VECTOR 80 - advanced mobular stair system Nb Bagues Int. Nb Bagues Int. “A” “A” Alzata Alzata 2845 3115 2850 3120 2855 3125 2860 3130 2865 3135 2870 3140 2875 3145 2880 3150 2885 3155 2890 3160 2895 3165...
  • Page 12 - VECTOR 80 - advanced mobular stair system Nb Bagues Int. Nb Bagues Int. _ 11 “A” “A” Alzata Alzata 3380 3645 3385 3650 3390 3655 3395 3660 3400 3665 3405 3670 3410 3675 3415 3680 3420 3685 3425 3690...

  • Page 13: Configurations

    - VECTOR 80 - advanced mobular stair system CONFIGURATIONS  Les configurations possibles et leurs relatifs encombrements sont reportés ci-dessous. Nous précisons que pour des raisons d’espace, les illustrations se réfèrent à des escaliers de sens de montée tournant à droite. À chaque schéma représenté...

  • Page 14: Configurations "U

    - VECTOR 80 - advanced mobular stair system CONFIGURAZIONE “U” VEC. 80 VEC. 80 VEC. 80 L=840 L=840 L=840 X 2160-2340 X 1940-2090 X 1720-1840 1640 1640 1640 1100 Z 1320-1350 VEC. 80 VEC. 80 VEC. 80 L=840 L=840 L=840...
  • Page 15 2520-2640 2740-2890 2740-2890 1320-1350 1100 1100 VECTOR 80 = VEC. 80 VEC. 80 L=840 2960-3140 Via C.Colombo, 22/A - 42046 - Reggiolo - Reggio Emilia - Italy - 15 - Tel. +39 - 0522-97 32 34 - Fax +39 - 0522-97 31 39 VECTOR 80 www.ehleva.com...

  • Page 16: Tracé

    (utiliser un niveau) et en respectant les indications suivantes: Hauteur V = 325 mm minimum pour le mod. VECTOR 80 (côté sans balustrade) Hauteur A = correspondant à la valeur de la hauteur de marche “A” établie précédemment.

  • Page 17: Préparation Des Colonnes Et Des Marches

    - VECTOR 80 - advanced mobular stair system PRÉPARATION DES COLONNES ET DES MARCHES  Avant de procéder au montage des marches, il faut P107 monter les supports des colonnes P107 de la balustrade fig. 7 - 8 - 9 - 10.

  • Page 18: Montage Des Marches

    - VECTOR 80 - advanced mobular stair system MONTAGE DES MARCHES P107 B205 Fig. 11  À ce point, il faut former le groupe de bagues intermédiaires P106 - P106a qui fixeront la mesure de la hauteur de marche établie précédemment.
  • Page 19 - VECTOR 80 - advanced mobular stair system  Avec le groupe ainsi formé, insérer la partie du piton en saillie dans le trou placé sous le module de support de marche monté précédemment. Insérer la plaque K119 dans le tube du module et bloquer le tout en utilisant la vis K127 et la rondelle K126.
  • Page 20 - VECTOR 80 - advanced mobular stair system  Insérer la colonne K63 sur le support P107 monté précédemment sur la marche supérieure. Contrôler sa bonne verticalité à l’aide d’un niveau et la bloquer temporairement sur la position illustrée fig. 16.
  • Page 21 - VECTOR 80 - advanced mobular stair system  Continuer le montage des marches suivantes, P Max en utilisant la même procédure, jusqu’à la première marche L21 où l’escalier commence à Vector 80= 250 mm tourner. Monter le support P107 sur la marche L21 en utilisant les trous préexistants et en ayant...
  • Page 22 - VECTOR 80 - advanced mobular stair system P Min  Continuer, de la même manière, à monter la deuxième marche où tourne l’escalier L22, en suivant la même Vector 80= 220 mm procédure décrite précédemment. Dans ce cas aussi la position de la marche doit être positionnée au giron P minimum (P min.) en position...
  • Page 23 - VECTOR 80 - advanced mobular stair system  Arrivés au sol, comme dernier module support marche, utiliser l’élément K102. Monter le module comme décrit précédemment sans bloquer définitivement et régler la position en fonction du giron. (fig. 24) Ø...
  • Page 24 - VECTOR 80 - advanced mobular stair system  La dernière colonne doit être coupée, avant son montage. La valeur de la longueur de coupe T, est déterminée en utilisant l’expression voir fig. 29. Où A est la valeur de la hauteur de marche. (fig. 29) T = A - 146 (mm) Ø10...

  • Page 25: Montage Du Mât Et De La Console De Fixation Au Mur

    - VECTOR 80 - advanced mobular stair system MONTAGE MÂT ET/OU CONSOLE ATTENTION!!! Il est sévèrement interdit de monter et d’utiliser l’escalier avant d’avoir effectué l’opération de raidissement et support.  Il est également important d’établir le point où insérer le mât de support K122. Les pages 12-13-14 relatives aux schémas reportent les positions où...
  • Page 26 - VECTOR 80 - advanced mobular stair system  Couper le mât K122 à la mesure H1 - 10 mm. (fig. 33) Fig. 33  En complément du travail effectué jusqu’à présent, recouvrir toutes les vis de fixation (module d’arrivée et module de départ) avec le capuchon correspondant...
  • Page 27 - VECTOR 80 - advanced mobular stair system  Dans certains cas, il n’est pas possible de fixer le mât de renfort, comme décrit précédemment; dans ce cas, il est opportun de soutenir l’escalier avec le support à console K121 à insérer en pratiquant un trou dans le mur, le plus près possible de l’escalier, sur une profondeur d’au moins 150 mm, puis murer comme illustré...

  • Page 28: Contrôle Et Montage Des Colonnes Supplémentaires

    - VECTOR 80 - advanced mobular stair system CONTRÔLE ET MONTAGE DES COLONNES SUPPLÉMENTAIRES  Il faut maintenant contrôler que les colonnes montées soient bien positionnées. En vérifier la verticalité, que les supports des câbles soit tournés vers l’extérieur de l’escalier, comme illustré fig. 36.

  • Page 29: Montage De La Main Courante

    - VECTOR 80 - advanced mobular stair system MONTAGE DE LA MAIN COURANTE  Poser la main courante sur le premier support, à une distance d’environ 40-50 mm de la première colonne. (fig. 37) En utilisant le berceau comme repère, effectuer un pré-trou de Ø 3 pour la fixation de la main courante à son logement K65.
  • Page 30 - VECTOR 80 - advanced mobular stair system  Après avoir monté la main courante, fixer le cache K68 aux extrémités. Positionner le cache à l’extrémité et marquer la position du trou de fixation. Percer avec un foret à bois de Ø 4 et monter le cache K68 avec la vis K76. (Fig. 38) Cette opération doit être effectuée sur toutes les extrémités de la main courante.

  • Page 31: Montage Des Câbles De La Balustrade

    - VECTOR 80 - advanced mobular stair system MONTAGE DES CÂBLES DE LA BALUSTRADE  Comme dernière opération, monter les câbles flexibles. Procéder comme suit: Procéder comme suit, en partant du haut, enfiler une extrémité du câble K84 dans les supports à œillet montés sur les colonnes et le bloquer à...

  • Page 32: Compléments Et Contrôles

    - VECTOR 80 - advanced mobular stair system COMPLÉMENTS ET CONTRÔLES Ø Tass. Fig. 40  Monter les caches P105 sur les modules de support marche soit dans la partie antérieure que dans la partie postérieure. (fig. 41) P105 P105 Fig.
  • Page 33 - VECTOR 80 - advanced mobular stair system  Une fois le montage terminé, vérifier et contrôler la stabilité de l’escalier et la solidité des fixations de tous les composants. Pour les points d’ancrage au mur, respecter les schémas illustrés aux pages 12-13-14.
