Fiche technique
SonoSelect 10 et SonoSafe 10
Compteurs d'énergie
Description
© Danfoss | 2021.06

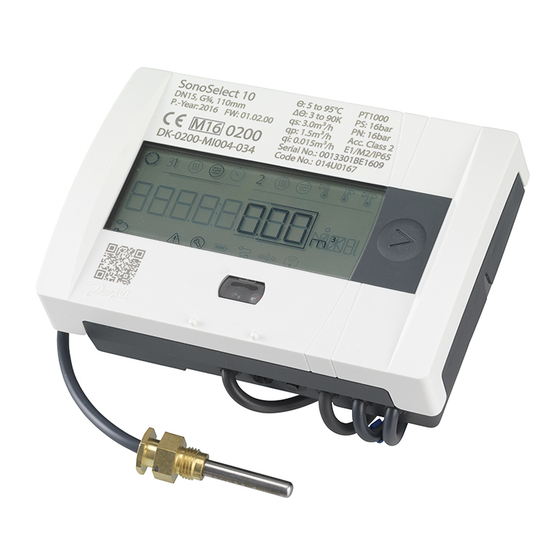

Le SonoSelect 10 et le SonoSafe 10 de Danfoss
sont des compteurs d'énergie à ultrasons
compacts destinés à mesurer la consommation
d'énergie dans les applications de chauffage,
de refroidissement et de chauffage et de
refroidissement combinés à des fins de facturation.
Les compteurs sont conçus pour permettre
un relevé à distance du compteur (AMR).
Caractéristiques principales :
• Principe éprouvé de mesure par ultrasons conçu pour une longue durée de vie
• Aucune restriction au niveau de la section de compensation ou de l'entrée/sortie
• Faible chute de pression jusqu'à 0,03 bar à q
• Grand écran LCD 85 x 35 mm à 8 chiffres (11,5 mm de haut), menu de guidage et panneau d'information
• Conception compacte
• Journal exhaustif des modifications et des erreurs
• Mémoire : 4 ans de données, valeurs annuelles et mensuelles enregistrées (y compris entrée impulsionnelle)
• Mise à niveau possible avec modules de communication sur support (double bus M, raccordement à un compteur d'eau)
• Alimentation par pile 3,6 V (remplaçable) ou alimentation secteur 230 V
• Débit en bauds de communication 300, 2 400, 4 800 et 9 600 bps
• SonoApp pouvant être utilisé sur Android (Bluetooth LE via dongle)
Spécificités :
SonoSelect 10
• Durée de vie de la pile de 16+1 ans
Pile
(à partir de la date de production)
• Chauffage ou refroidissement ou chauffage
et refroidissement combinés
• L'alimentation et le retour peuvent être configurés sur site
• Les unités d'énergie peuvent être configurées sur site
Flexibilité
• Emplacement pour mise à niveau de la communication
• Câble PUR ou silicone de 1,5 m entre le calculateur
et le capteur de débit pour une installation flexible,
par ex. dans des modules d'appartement
• EN1434 classe 2 + débit et énergie calculés toutes
les 0,5 seconde
• Le dispositif de surveillance des manipulations déclenche
une alarme si le compteur est ouvert par du personnel
Sécurité
non autorisé
• Fonction de diagnostic pour garantir la confiance dans
les données du compteur
• Calculateur IP65
• Indication de débit inversé
• Outil d'installation (guides et configuration,
par ex. AMR, impulsions, unités, alimentation/retour)
SonoApp
• Outil de mise en service (pour associer l'emplacement
au numéro de série)
• Outil de commande (mobile + diagnostic)
Les compteurs d'énergie se composent
d'un capteur de débit à ultrasons, d'une
paire de sondes de température Pt1000
et d'un calculateur avec circuits intégrés
pour la mesure de la température, ainsi
que le calcul du débit et de l'énergie.
p
SonoSafe 10
• Durée de vie de la pile de 10+1 ans
• Chauffage
• Les unités d'énergie peuvent être
• Emplacement pour mise à niveau
• Câble PVC de 0,5 m entre le calculateur
• EN1434 classe 2 + débit et énergie calculés
• Calculateur IP54
• Outil d'installation (guides et configuration,
• Outil de commande (mobile)
• Outil de mise en service (pour associer
configurées sur site
de la communication
et le capteur de débit
toutes les 2 secondes
par ex. AMR, impulsions, unités)
l'emplacement au numéro de série)
AI191586476414fr-001002 | 1
