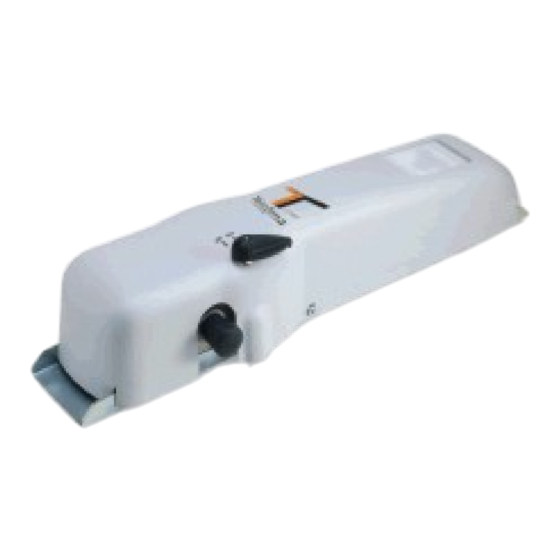

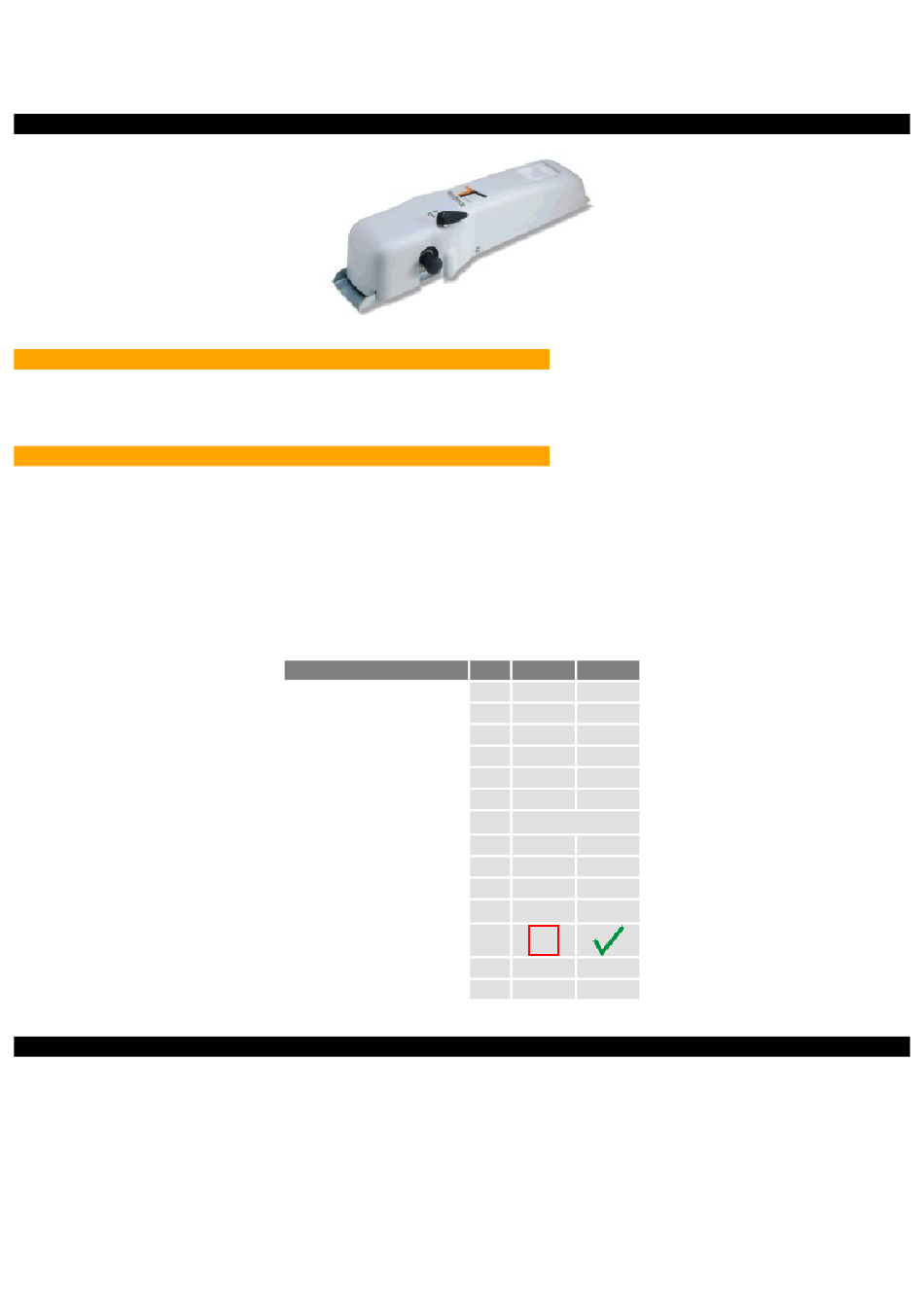

FUNKY 1
Motoréducteur électromécanique irréversible avec déverrouillage. Alimentation monophasée 230 Vac. Embrayage
électronique et groupe de réduction vis sans fin couronne. La patte de support en dotation mesure 60 cm.
FUNKY 2
Semblable à FUNKY 1, avec centrale électronique incorporée.* Motoréducteurs. Les motoréducteurs FUNKY 1 et FUNKY 2
sont en aluminium moulé et peuvent être montés sur tous les types de portes basculantes avec un système à ressorts ou à
contrepoids.
Le mouvement rotatoire que le motoréducteur fait effectuer à la porte basculante est obtenu grâce à un bras télescopique.
Ce mouvement est constant de façon à éviter toute oscillation transversale. Carter de protection. Le motoréducteur, la
centrale et l'éclairage jardin sont contenus par un élégant carter en ABS dessiné par l'architecte Marco Maggioni. Eclairage
jardin. Dans le modèle FUNKY 2, l'éclairage jardin est temporisé.
Dans le FUNKY 1, au contraire, il est simplement prévu.
Tableau d'ensemble
http://www.transplanet.fr
FUNKY
Donnees techniques
Alimentation
Dimension max basculant
Courant max absorbé
Puissance max absorbée
Condensateur
Couple nominal
Mouvement
Température de fonc.
Interv. thermoprotec.
Degré de protection
Centrale incorporée
Graisse
Intermittence fonctionnement
Poids
U.M. FUNKY 1 FUNKY 2
Vac
230
230
mq
6
6
A
1,4
1,4
VA
320
320
uF
12,5
12,5
daNm
30
30
Irrivesibile
°C
-10+70
-10 +70
°C
+110
+110
IP
32
32
%
40
40
Kg
14
14,2
