DELTA DORE DELTA 600 COM Mode D'emploi

Installation . Installation . Installation . Installation . Installation .Installation . Installation . Installation . Installation . Installation . Installation .
Caractéristiques
1
alcalines
• Alimentation par 2 piles 1,5V
de type LR03 (autonomie supérieure à 1 an)
• Isolement classe III
• Témoin d'usure des piles
• Bouton de sélection du mode de
fonctionnement (5 positions)
• Choix parmi 5 modes de fonctionnement :
Hors gel, Economie, Confort, Arrêt ou Auto
• Absence longue durée réglable de 1 à 99 jours
• Fréquence d'émission 868 MHz
(Norme I-ETS 300 220)
• Portée radio de 100 à 300 mètres en champ
libre selon les équipements associés (portée
pouvant être altérée en fonction des conditions
d'installation et de l'environnement
électromagnétique)
• Adressage : 65536 combinaisons
• Affichage digital
• Boîtier d'ambiance : 128 x 85 x 31 mm
• Fixation murale ou sur socle
• Indice de protection : IP 30
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10°C à +70°C

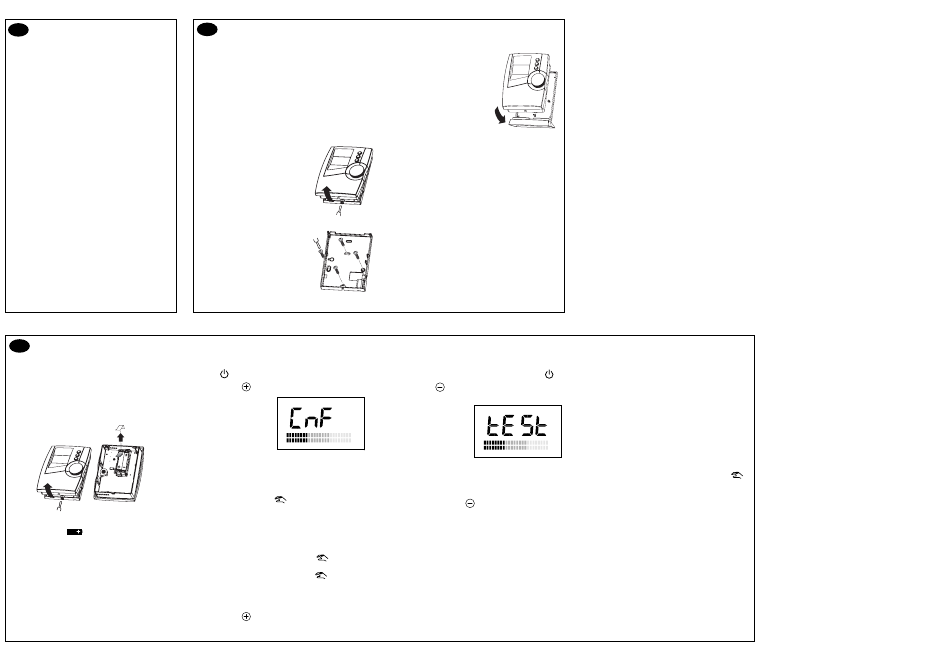

Mise en service installateur
3
3.1 Mise en place des piles
2 piles alcalines 1,5 V de type LR03 ou AAA
(autonomie supérieure à 1 an).
" Pas de piles rechargeables".
Pour les mettre en place, séparez l'appareil de son
socle, insérez les piles en prenant soin de respecter
les polarités puis remontez l'appareil sur le socle.
Remplacement des piles :
Le témoin d'usure s'allume, ne laissez pas les
piles usées séjourner dans l'appareil
(la garantie ne couvre pas les dégradations dues à
des piles ayant coulé).
3.2 Configuration / Reconfiguration
Le mode de configuration permet d'appairer la
centrale Delta 600 COM avec le récepteur
Delta 600 BT (pas de conflit possible avec des
installations voisines).
Il permet aussi de vérifier la transmission radio.
2 Installation
2.1 Choix de l'emplacement
Il est indispensable de bien placer le thermostat.
Dans l'habitat, la propagation des ondes radio-électriques
est réfléchie et atténuée par les structures rencontrées.
Ainsi, pour vérifier la qualité de la transmission
radioélectrique, nous vous recommandons d'utiliser le
mode de test de transmission radio (§ 3.4).
2.2 Fixation
2.2.1 Fixation murale (à privilégier)
Afin de monter l'appareil sur le mur, il
est nécessaire de le séparer de son
socle.
Ainsi séparé du boîtier, le socle peut
être fixé au mur à l'aide d'un
ensemble vis/chevilles ou sur boîte
d'encastrement (entraxe 60mm).
➊ Mettez le bouton de la centrale Delta 600 COM sur la
position
➋ Appuyez sur
(~3 sec.) jusqu'à obtenir l'affichage
CnF.
La centrale transmet
ses informations vers le
récepteur.
➌ Sur le récepteur, appuyez autant de fois que
nécessaire sur la touche "1...6, COM" jusqu'à faire
clignoter le voyant "COM".
• Le voyant vert (OK) clignote lentement, la voie
COM du récepteur n'est pas configurée.
Appuyez sur la touche .
Le voyant vert "OK" s'allume fixe.
La voie COM du récepteur est configurée.
• Le voyant vert (OK) est allumé fixe, la voie COM
du récepteur est déjà configurée.
Pour la reconfigurer (ex : avec une autre centrale),
appuyez pendant 10s sur la touche jusqu'à ce
que le voyant vert "OK" clignote lentement, relâchez.
Appuyez de nouveau sur la touche .
Le voyant vert "OK" s'allume fixe, la voie COM du
récepteur est "reconfigurée".
➍ Appuyez sur
pour sortir du mode configuration.
2.2.2 Mise sur support (option)
En utilisant le support fourni, vous
pouvez poser l'émetteur sur un
meuble ou sur une table, sans
oublier de respecter les
conditions de transmission et
d'emplacement thermique.
3.4 Vérification de la transmission radio
➊ Sur la centrale, mettez le bouton sur la position
➋ Appuyez sur
(~3 sec.)
jusqu'à obtenir l'affichage tESt.
L'émetteur transmet ses
informations vers le
récepteur.
➌ La transmission est correcte si, sur le récepteur, les
voyants "OK" et "COM" clignotent simultanément.
➍ Appuyez sur la touche
pour sortir du mode test de
transmission.
3.5 Un problème ?
Sur le récepteur, le voyant "COM" clignote (le
récepteur n'a pas reçu d'informations de l'émetteur
de la voie concernée depuis plus d'une heure).
1) Vérifiez les piles des émetteur
2) Placez-vous dans le mode de test de transmission
- Si les voyants "OK" et "COM" ne clignotent pas
simultanément à chaque réception
d'informations, déplacez votre centrale
- Si le problème persiste, reconfigurez vos
appareils.
Nota : En cas de défaut, un appui sur la touche
du récepteur modifie l'état de la voie sélectionnée
(dérogation) jusqu'à la prochaine émission du
thermostat (qui reste prioritaire). En dérogation, le
voyant rouge clignote.
DELTA 600 COM
