- Page 1 M1805 ECO M1805 ECO NOTICE POUR L'UTILISATEUR/L'INSTALLATEUR V1.0 REV. 10/2021...
-
Page 2: Table Des Matières
00. CONTENU 01. AVIS DE SÉCURITÉ INDICE ATTENTION: Ce produit est certifié selon les normes de sécurité de la 01. CONSIGNES DE SÉCURITÉ Communauté Européenne (CE). 02. SCHEMAS DE CONNEXION Ce produit est conforme à la directive 2011/65/ UE du CONNEXION DE TOUTES DES COMPOSANTS CONNEXION RADAR ET SÉLECTEUR DE PROGRAMME Parlement européen et du Conseil sur la limitation de... -
Page 3: Avisos De Segurança
01. AVISOS DE SEGURANÇA 01. AVISOS DE SEGURANÇA 01. AVIS DE SÉCURITÉ AVERTISSEMENT GENERAUX à condition qu’elles aient supervision ou des instructions données par des personnes expérimentées dans l’utilisation du produit de manière • Ce manuel contient des informations importantes sur la sécurité sûre et qui comprennent les risques et les dangers encourus. -
Page 4: Responsabilité
01. AVIS DE SÉCURITÉ mécaniques, essentiellement sur le câble d’alimentation. Veuillez localisez le dysfonctionnement et corrigez-le avant de réinitialiser le noter que tous les câbles doivent entrer dans la boîte de commande disjoncteur ou de remplacer le fusible. Si le problème ne peut pas être par le bas. -
Page 5: Schemas De Connexion
02. SCHEMAS DE CONNEXION CONNEXION DE TOUTES DES COMPOSANTS Serrure magnétique Centrale +24V 12-24V AC/DC Module MDL1805 1º Radar M1601 Batterie 24V Serrure électrique Automatisme Radar 12-24V AC/DC 2º Radar M1601 RAP5M-PRO Le courant de l'électro serrure ne peut pas dépasser les 600mA. Toutes les connexions doivent être effectuées hors tension. -
Page 6: Connexion Radar Et Sélecteur De Programme
02. SCHEMAS DE CONNEXION CONNEXION RADAR ET SÉLECTEUR DE PROGRAMME Centrale rouge noir marron jaune blanc blanc vert vert RADAR EXTERNE mauve M1601 orange SÉLECTEUR DE PROGRAMME marron jaune blanc vert Centrale RADAR INTERNE M1601... -
Page 7: Connexion De 2 Portes Individuelles Avec Interverrouillage
02. SCHEMAS DE CONNEXION CONNEXION DE 2 PORTES INDIVIDUELLES AVEC INTERVERROUILLAGE Porte 1 fermée Centrale de contrôle de la première porte La porte 2 initie l'ouverture Centrale de contrôle de la deuxième porte Fonctionnement: En cas d'utilisation de 2 portes individuelles à interblocage, re- Toutes les connexions doivent être effectuées avec l'alimentation coupée. -
Page 8: Porte À 2 Vantaux
02. SCHEMAS DE CONNEXION PORTE À 2 VANTAUX Fonctionnement: En cas d'utilisation d'une porte à 2 vantaux, faites attention à ces connexions. Cette fonction permettra aux deux vantaux de travailler de manière coordonnée. Centrale 1 Centrale 2 Lors de l'utilisation d'un kit de 2 vantaux: 1 - La LED 2 des deux centrales doit être allumée. -
Page 9: Connexion Serrure A Impulsion Avec Module Mdl 1805
02. SCHEMAS DE CONNEXION CONNEXION SERRURE A IMPULSION AVEC MODULE MDL 1805 IN-LOC OU-LOC GND 24+ OUT 12+ 24V+ Fonctionnement: A chaque utilisation d'une serrure à impulsion, il est nécessaire de placer le module MDL1805. Avec ce module, chaque fois que l'automatisme reçoit un ordre d'ouverture, un signal est envoyé... -
Page 10: L'automatisme

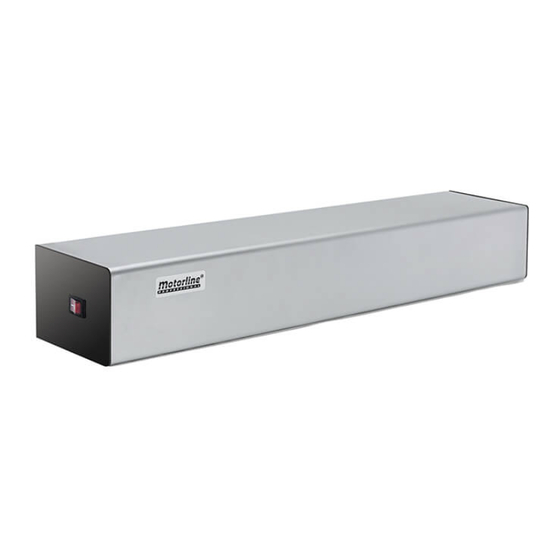

03. L'AUTOMATISME CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES Le M1805 ECO est un automatisme avec un châssis en aluminium anodisé, développé pour une application dans les portes piétonnes jusqu'à 120kg. Moteur • La centrale est contrôlé par microprocesseur et est auto-programmable. Les utilisateurs n'ont qu'à... -
Page 11: Pré-Installation
04. PRÉ-INSTALLATION MESURES D'INSTALLATION | DIRECTION D'OUVERTURE Ouverture extérieur Ouverture intérieure Angles d'ouverture maximum pour les différentes combinaisons de dimensions autorisées: Angles d'ouverture maximum pour les différentes combinaisons de dimensions autorisées: OUVERTURE INTÉRIEURE OUVERTURE EXTÉRIEUR Quotas X Quotas Y Quotas X 109°... -
Page 12: Installation
05. INSTALLATION PROCESSUS D'INSTALLATION OUVERTURE INTÉRIEURE OUVERTURE EXTÉRIEURE • • Retirer le couvercle avant de l'automatisme, à l'aide de Diriger le corps du moteur et appliquez les vis en serrant Appliquez les capuchons latéraux sur le guide. complètement. deux tournevis. (Uniquement pour OUVERTURE INTÉRIEURE) Positionner le corps de fixation sur le mur et effectuer les Monter le bras sur l'axe et serrer la vis correspondante. -
Page 13: La Centrale
06. LA CENTRALE 06. LA CENTRALE CARACTÉRISTIQUES TECHNIQUES CARACTÉRISTIQUES TECHNIQUES 167mm 1 • +24V entrée d'alimentation de la batterie 2 • Fermeture magnétique ou fermeture à impulsion 3 • +12V alimentation auxiliaire 4 • GND 5 • +24V alimentation des composants 6 •... -
Page 14: Affichage Numérique Et Fonctions
06. LA CENTRALE AFFICHAGE NUMÉRIQUE ET FONCTIONS Bouton d'incrémentation Bouton de sélection de fonction Bouton de décrémentation Bouton de test Vitesse d'ouverture (1 à 32) Distance de décélération à l'ouverture de la porte (1 à 32) Vitesse de décélération de la porte (1 à 32) Vitesse de fermeture (1 à... -
Page 15: Solution De Pannes
