Capteur d'impulsions

ReadWatt

MANUEL D'INSTRUCTIONS

(M018B01-02-22A)

Table des Matières

Sommaire des Matières pour Circutor ReadWatt

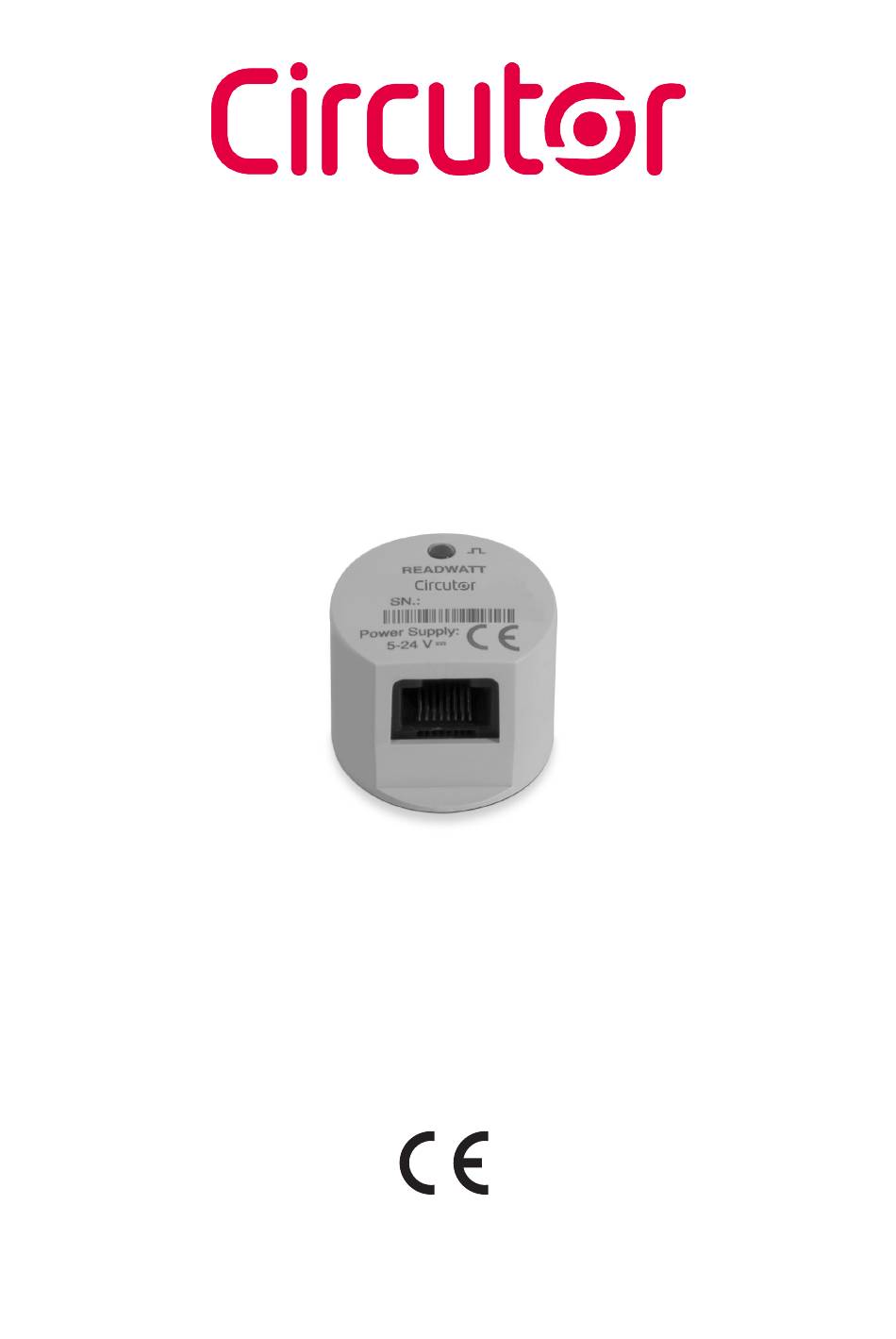

Page 1 Capteur d’impulsions ReadWatt MANUEL D’INSTRUCTIONS (M018B01-02-22A)
Page 2 ReadWatt Manuel d’instructions...
Page 3: Precautions De Securite
CIRCUTOR, SA, se réserve le droit de modifier les caractéristiques ou le manuel du produit, sans préavis. LIMITATION DE RESPONSABILITE CIRCUTOR, SA, se réserve le droit de réaliser des modifications, sans préavis, du dispositif ou des spé- cifications de l’équipement, exposées dans le présent manuel d’instructions.
Page 4: Table Des Matières
ReadWatt CONTENU PRECAUTIONS DE SECURITE ��3 LIMITATION DE RESPONSABILITE ��3 CONTENU ��4 HISTORIQUE DES REVISIONS ��5 SYMBOLES ��5 1�- VÉRIFICATIONS À LA RÉCEPTION ��6 2�- DESCRIPTION DU PRODUIT ��6 3�- INSTALLATION DE L’EQUIPEMENT ��7 3�1�- RECOMMANDATIONS PRÉALABLES ��7 3�2�- INSTALLATION ��8 3�3�- BORNES DE L’ÉQUIPEMENT ��...
Page 5: Historique Des Revisions
ReadWatt HISTORIQUE DES REVISIONS Tableau 1: Historique des révisions� Date Révision Description 03/14 M018B01-02-14A Version initiale Changements dans paragraphes: 04/14 M018B01-02-14B 3.4. - 4.3.4. - 5. Changements dans paragraphes: 06/14 M018B01-02-14C 4.3.4. Changements dans paragraphes: 10/18 M018B01-02-18A 1.- 8. Changements dans paragraphes:...
Page 6: Vérifications À La Réception
CIRCUTOR� 2.- DESCRIPTION DU PRODUIT Le ReadWatt est un capteur d’impulsions, qui peut être couplé à un émetteur d’impulsions de vérifica- tion d’un compteur pour ainsi, à travers le protocole MODBUS RTU, disposer d’un totalisateur d’énergie avec la même précision que le propre compteur, mais sans besoin d’accès physique.
Page 7: Installation De L'equipement
L’installation de l’équipement ReadWatt doit être réalisée par du personnel autorisé et qualifié. Avant de manipuler, modifier les connexions ou remplacer l’équipement, il faut retirer l’alimentation. Manipuler l’équipement alors qu’il est connecté est dangereux pour les personnes.
Page 8: 3�2�- Installation
L’installation de l’équipement est réalisée sur le compteur. La première étape pour l’installation du ReadWatt est de séparer les deux parties de velcro. Prendre l’une d’elles, retirer le papier protecteur et coller la partie adhésive du velcro sur la partie arrière de l’équipement (...
Page 9 Maintenant, il faut seulement placer le ReadWatt sur le velcro du compteur ( Figure 3 Figure 3: ReadWatt installé� Finalement, connecter le câble qui est livré avec l’équipement au connecteur RJ45 du ReadWatt. Figure 4: Connexion du câble� Manuel d’instructions...
Page 10: 3�3�- Bornes De L'équipement
ReadWatt 3�3�- BORNES DE L’ÉQUIPEMENT L’équipement dispose d’un connecteur RJ45 avec la liste de bornes suivante ( Tableau 3 Tableau 3:Liste de bornes du ReadWatt� Bornes Description Couleur du fil GND, Alimentation auxiliaire Brun Rx, RS-232 Bleu Tx, RS-232 Jaune...
Page 11: 3�4�- Schéma De Connectique
ReadWatt 3�4�- SCHÉMA DE CONNECTIQUE 3�4�1�- SCHÉMA DE CONNECTIQUE RS-485 Dans la communication RS-485, pour la communication avec l’unité master, il faut utiliser un convertisseur intelligent de protocole de réseau RS-232 à RS-485 ( Figure 6 RS-232 / USB / Ethernet / Profibus ...
Page 12: 3�4�2�- Schéma De Connectique Sortie D'impulsions
ReadWatt 3�4�2�- SCHÉMA DE CONNECTIQUE SORTIE D’IMPULSIONS OMMON Figure 7: Schéma de connectique sortie d’impulsions� Manuel d’instructions...
Page 13: Fonctionnement
ReadWatt 4.- FONCTIONNEMENT Le ReadWatt est un lecteur d’impulsions luminiques, en provenance du compteur, dont la valeur est traduite en temps réel dans un paramètre MODBUS, lequel peut être interrogé par une autre applica- tion. Concrètement, l’équipement lit les kWh consommés ou générés et les totalise sur le compteur MO- DBUS, lequel travaille sous une forme incrémentale, en pouvant générer, par exemple, une courbe de...
Page 14: 4�3- Communications
ReadWatt 4�3- COMMUNICATIONS Le ReadWatt dispose de deux ports de communications, un RS-232 et un autre RS-485. Les deux ports peuvent être employés de manière simultanée. La vitesse de transmission, Baud Rate, est unique pour les deux ports et peut être configurable.
Page 15: 4�3�3�- Commandes D'écriture
ReadWatt 4�3�3�- COMMANDES D’ÉCRITURE Le ReadWatt supporte les fonctions d’écriture type integer, fonction: 0x10. les variables MODBUS de l’équipement sont spécifiées. Sur le Tableau 6 Exemple: Modifier l’adresse MODBUS ddu périphérique 01 à l’adresse 0x000A. Nous enverrons la trame suivante MODBUS: Enregistrement Nº...
Page 16: 4�3�5�- Commande Spéciale Broadcast
La relation de transformation = 10 000. 4�3�5�- COMMANDE SPÉCIALE BROADCAST Dans le cas où l’on ignorerait le numéro de périphérique assigné au dispositif ReadWatt, il existe la commande broadcast (adresse 00). Avec cette commande, il est possible de modifier certains paramètres de base, comme le sont le numéro de périphérique MODBUS ou la vitesse de la...
Page 17 ReadWatt Il est important de rappeler que, par le fait qu’il s’agit d’une trame broadcast, il n’y a pas de réponse de confirmation. La commande broadcast a la structure suivante : Enregistrement Nº enregis- Nº de série de Adresse Fonction Nbre d’octets...
Page 18: Caractéristiques Techniques
ReadWatt 5.- CARACTÉRISTIQUES TECHNIQUES Alimentation Tension nominale 5 V ... 24 V Tolérance ± 5 % Consommation < 0,5 W Mémoire Setup, enregistrements Mémoire non volatile type EEPROM et FRAM Interface avec l’utilisateur 1 DEL Sortie d'impulsions Quantité Type Collecteur ouvert...
Page 19 ReadWatt Figure 10: Dimensions ReadWatt Manuel d’instructions...
Page 20: Maintenance Et Service Technique
E-mail : sat@circutor.com 7.- GARANTIE CIRCUTOR garantit ses produits contre tout défaut de fabrication pour une période de deux ans à compter de la livraison des équipements. CIRCUTOR réparera ou remplacera tout produit à fabrication défectueuse retourné durant la période de garantie.
Page 21: Certificat Ce
ReadWatt 8.- CERTIFICAT CE Manuel d’instructions...
Page 22 ReadWatt Manuel d’instructions...
Page 23 ReadWatt Manuel d’instructions...
Page 24 CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelone) Tél. : (+34) 93 745 29 00 - Fax : (+34) 93 745 29 14 www.circutor.es central@circutor.com...
