NOTICE D'INSTALLATION ET D'ENTRETIEN
CZ-6A
Module d'interface à six zones
SPÉCIFICATIONS
Tension normale de fonctionnement :
Courant de réserve :
Courant d'alarme :
Températures de fonctionnement :
Plage d'humidité de fonctionnement :
Dimensions :
Accessoires :
Calibre de fils :
Résistance max. du circuit de déclenchement (IDC) : 25 Ohms
Tension d'alimentation externe:
Tension d'ondulation :
Circuit de déclenchement (IDC) supervisé et limité par largeur de bande
Tension CC :
Fréquence :
Courant de l'alarme :
Courant de réserve 6 circuits :
AVANT L'INSTALLATION
Les renseignements qui suivent constituent un guide succinct d'installation.
Pour obtenir des renseignements complets sur le système, consulter le manuel
d'installation du panneau de commande. S'il est prévu d'installer le module
dans un système existant, informer la personne responsable du système et les
autorités locales que le système sera temporairement hors service. Mettre le
panneau de commande hors tension avant d'installer les modules. Le présent
système contient des composantes sensibles à la statique. Raccordez-vous
toujours à la terre avec un bracelet antistatique avant de manipuler tout cir-
cuit de sorte que les charges électrostatiques soient éliminées du corps. Le
boîtier du module devrait également être mis à la terre.
AVIS : le présent manuel devrait être laissé au propriétaire ou à l'utilisateur
du présent équipement.
DESCRIPTION GÉNÉRALE
Le module d'interface à six zones CZ-6A est destiné à l'utilisation d'un sys-
tème d'alarme intelligent. Chaque module fournit une interface entre le sys-
tème d'alarme intelligent et une boucle du système d'alarme conventionnel.
Une entrée SLC commune est utilisée pour tous les modules, et les boucles de
l'appareil déclenchant part agent une alimentation et une mise à la terre de
supervision commune. Autrement, chaque moniteur fonctionne de manière
indépendante des autres. Chaque module possède sa propre adresse unique.
Une paire de commutateurs à code rotatif est utilisée pour régler l'adresse du
premier module de 01 à 94. Les modules restants sont assignés automatique-
ment aux cinq prochaines adresses supérieures. Des provisions sont incluses
pour désactiver au plus deux modules inutilisés pour libérer les adresses à
utiliser n'importe où. Chaque module a également des indicateurs DEL bicolo-
res contrôlés. Le panneau peut causer le clignotement, le verrouillage ou le
déverrouillage des DEL.
Ce qui est inclus :
(5) Blocs
de jonction 1 x 4
autosertissables de 1,25 po
(2) Vis de mécanique
(1) Cavalier long du bloc d'alimentation
(6) Résistance d'extrémité de ligne de 3,9k ohm
15 à 32 V c.c.
2.3 mA
40 mA (assume que tous les six témoins DEL sont allumés en permanence)
0 °C à 49 °C (32 °F à 120 °F)
10 % à 93 % sans condensation
173 mm (6,8 po) de hauteur x 147 mm (5,8 po) de largeur x 32 mm (1,25 po) de profondeur
Châssis CH-6A; Armoire BB-2A Armoire BB-6A
12 AWG à 18 AWG (0.9 mm
24 V c.c. régulé
0,1 volt P eff maximum
18 volts à 28 volts de limitation par largeur de bande
CC
90 mA par circuit
42 mA maximum @18 V c.c.
56 mA maximum @24 V c.c.
66 mA maximum @28 V c.c.
(2) Goujons
(3) Shunts
électriques
à 3.25 mm
)
2
2
Ce qui est expédié à bord :
(2) Shunts électriques en position Classe A/B
(Expédiés en position Classe B, retirez les shunts électriques pour Classe A)
COMPATIBILITÉ
Pour vous assurer de son fonctionnement approprié, le présent module doit
être connecté à un panneau de configuration du système compatible. Commu-
niquez avec System Sensor pour obtenir une liste de détecteurs compatibles.
COMPOSANTES
Voici la description des cadres de montage CZ-6A Voici deux options de mon-
tage pour les modules CZ-6A :
• Jusqu'à six modules CZ-6A peuvent être installés sur un châssis CH-6A
dans une armoire BB-6A
• Un ou deux modules CZ-6A peut être installé dans une armoire BB-2A
Châssis
Le châssis CH-6A est utilisé pour monter les modules CZ-6A dans une armoire
BB-6A. Il accommode jusqu'à six modules CZ-6A sur une seule rangée
d'armoire : trois modules de largeur et deux modules de profondeur.

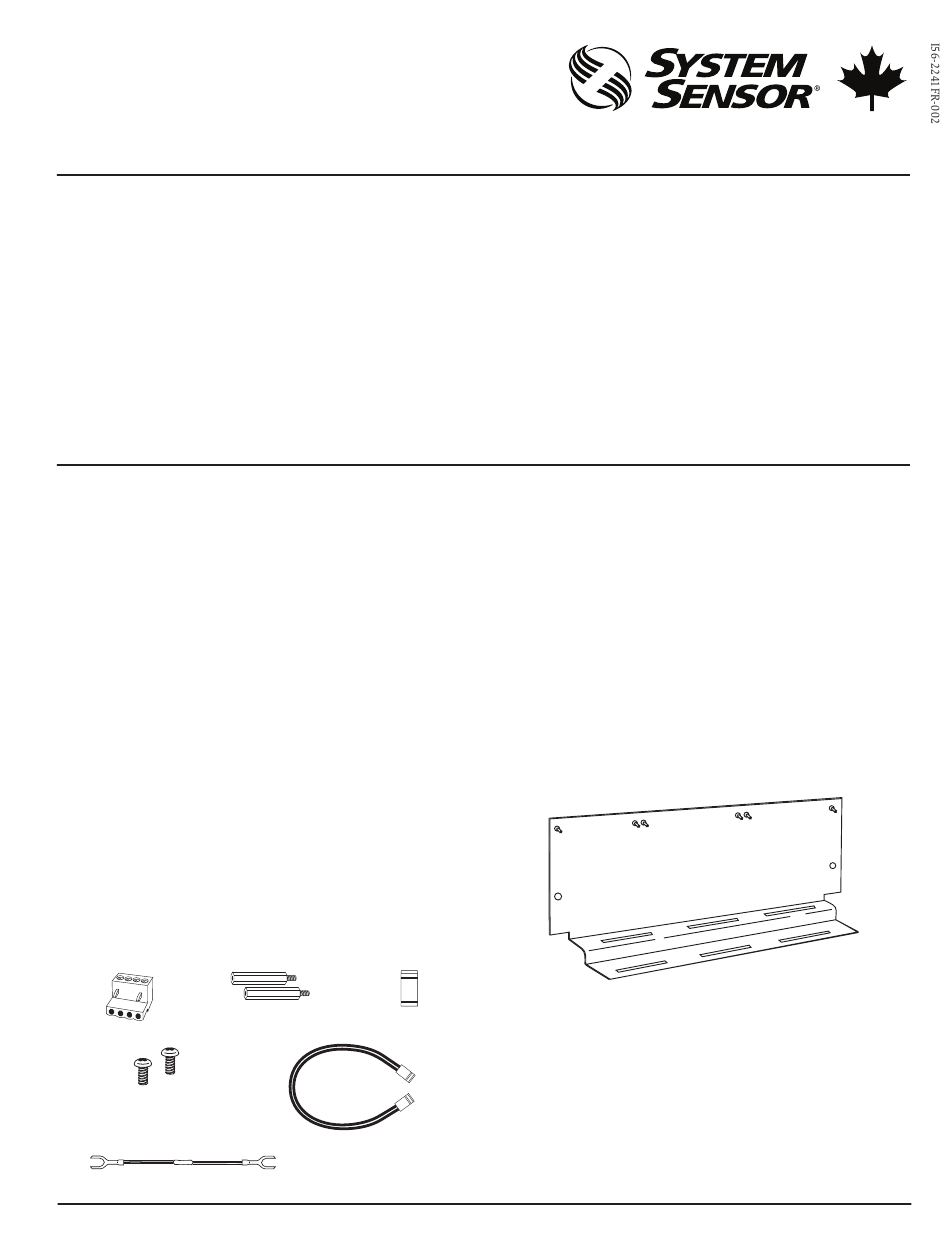

FIGURE 1. CHÂSSIS CH-6A
C0202-00
1
3333 Unity Drive, Mississauga (ON) L5L 3S6
800/736-7672, TÉLÉCOPIEUR : 905-812-0771
www.systemsensor.ca
I56-2241FR-002
C0206-00
4/8/2022
