SCHEMA ELECTRIQUE
IMPLANTATION DES BORNIERS

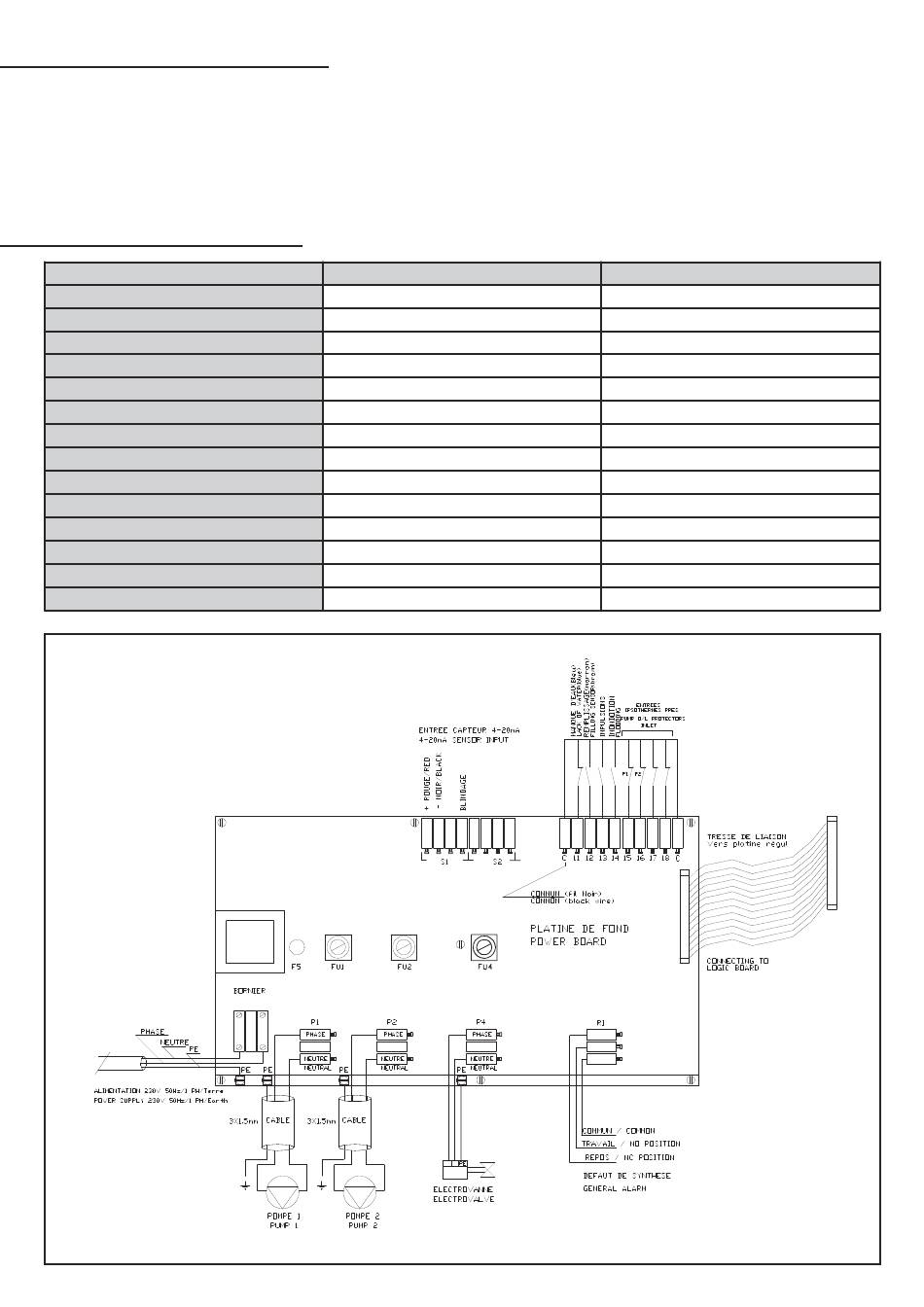

Le schéma ci-dessous montre le détail des raccordements électriques des composants d'un maintien de pression équipé de 2 pompes.
Les relais de sortie sont utilisés de la façon suivante :
- P1 et P2 pour les deux blocs moteurs,
- R1 pour le relais défaut de synthèse,
- P4 pour l'alimentation de l'électrovanne,
PUISSANCES ELECTRIQUES
MODELE
MP195 L1
MP195 L2
MP4 30
MP4 40
MP4 50
MP4 60
MP4 70
MP4 90
MP5 30
MP5 40
MP5 50
MP5 60
MP5 70
MP5 90
TYPE POMPE
CH2-50
CH2-60
CH2-30
CH2-40
CH2-50
CH2-60
CR3-10
CR3-13
2*CH2-30
2*CH2-40
2*CH2-50
2*CH2-60
2*CR3-10
2*CR3-13
7
P ELEC. (kW)
0.80
0.95
0.55
0.65
0.80
0.95
0.75
1.1
1.1
1.3
1.6
1.9
1.5
2.2
