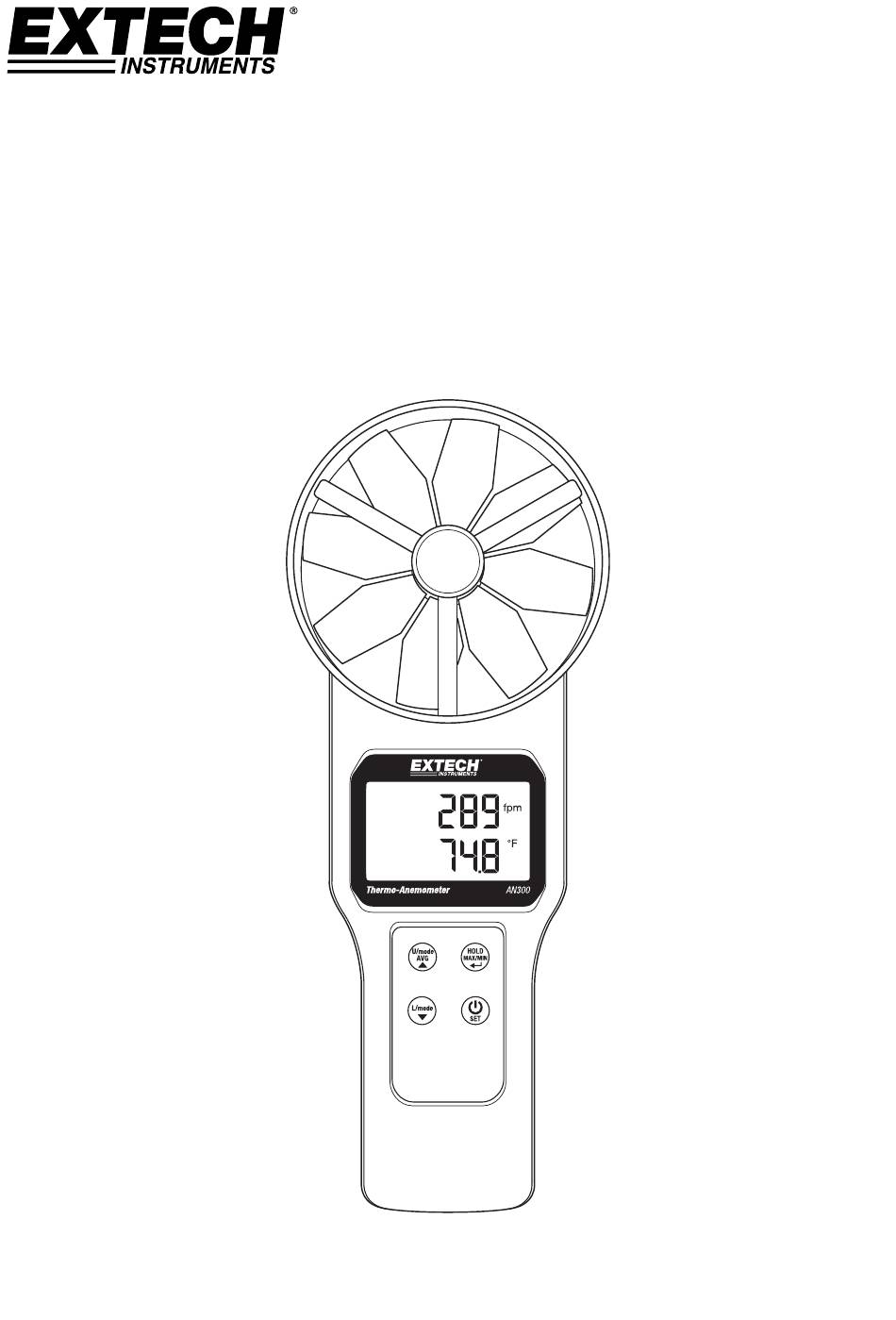

- Page 1 MANUEL D’UTILISATION Thermo‐Anémomètre CFM/CMM à grandes palettes Modèle AN300 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
-
Page 2: Présentation
Présentation ous vous félicitons d’avoir fait l’acquisition de cet Anémomètre de flux d'air à palettes, modèle AN300 d'Extech. Cet appareil permet de mesurer la vitesse de l’air, le flux d'air (volume) et la température de l'air. L'écran LCD rétro‐éclairé, large et à lecture facile, comprend un affichage principal (supérieur) et un affichage secondaire (inférieur) ainsi que de nombreux indicateurs d'état. Les adaptateurs coniques et en entonnoir pour flux d'air en option permettent d'effectuer des mesures du volume d'air en toute rapidité. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, vous pourrez l'utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits et au service d’assistance à la clientèle, veuillez visiter le site Web de Extech Instruments (www.extech.com). PRÉCAUTIONS Une mauvaise utilisation de cet appareil peut endommager celui‐ci et provoquer des blessures corporelles. Prenez le temps de lire et d'assimiler ce manuel d'utilisation avant d’utiliser l’appareil. Avant toute utilisation de l’appareil, vérifiez l’état de la sonde et de l’appareil même, afin de vous assurer qu’ils ne présentent aucun signe de détérioration. Réparez ou remplacez tout élément défectueux avant toute utilisation. Si l’équipement fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. Ne laissez pas vos enfants jouer avec cet appareil. Il contient des éléments dangereux ainsi que de petits composants que les enfants peuvent avaler accidentellement. Ne laissez ni piles ni matériaux d’emballage traîner sans surveillance. Ils peuvent également s'avérer dangereux pour les enfants. Si vous prévoyez de ne pas utiliser l’appareil pendant une longue période, retirez les piles afin d’éviter que celles‐ci ne fuient. Les piles usagées ou endommagées peuvent être dangereuses pour la peau. Utilisez des gants prévus à cet effet. Ne court‐circuitez pas les piles, ni ne les incinérez jamais. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. -
Page 3: Composants De L'appareil
Composants de l’appareil Description de l’appareil (avant) Valeur affichée sur la ligne supérieure de l'écran LCD Valeur affichée sur la ligne inférieure de l'écran LCD Touche U/mode Average et flèche haut Touche L/mode et flèche bas Touche ON/OFF (Alimentation) et SET Touche HOLD, MAX‐MIN et touche flèche gauche (Enter) Symbole des unités de mesure de la ligne inférieure de l'écran Symbole des unités de mesure de la ligne supérieure de l'écran Palette de la vitesse de l’air Description de l’appareil (arrière) 10. Capteur de la température de l'air 11. Compartiment à piles AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 4: Brève Description Du Clavier
U/mode Appuyez et maintenez enfoncée cette touche pendant 2 secondes pour accéder aux ▲ modes Moyenne multipoints et Moyenne temporelle (l'indicateur AVG s'allume). Des instructions plus approfondies relatives à ces modes sont données ultérieurement dans le présent manuel. En mode de configuration, appuyez sur cette touche pour choisir une catégorie ou pour augmenter une valeur (référez‐vous à la section Mode de configuration) L/mode ▼ Appuyez sur cette touche pour basculer entre les valeurs de température de l'air et de volume d'air sur l'affichage inférieur ; utilisée également en modes Moyenne multipoints, Moyenne temporelle et de configuration. Référez‐vous aux sections Mode AVERAGE et Mode de configuration présentées ultérieurement dans le présent manuel. U/mode ▲ + Une fois l'appareil mis hors tension, appuyez et maintenez enfoncées ces deux touches pour désactiver la fonction de mise hors tension automatique. Des instructions plus approfondies relatives à la fonction de mise hors tension automatique (Mode Veille) sont données ultérieurement dans le présent manuel AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 5: Description De L'écran
Description de l’écran Chiffres de l'affichage inférieur (affichages du volume d'air, de la température de l'air, du minuteur ou des paramètres du menu) Chiffres de l'affichage supérieur (paramètres de l'affichage de la vitesse de l'air ou du menu) Icônes de cônes et d'entonnoirs en option Unités de mesure de la programmation de la superficie des conduites Indicateur des palettes (clignote très brièvement lors de la mise sous tension) Icône de maintien de l’affichage Icône de mode maximal (MAX) Icône de mode minimal (MIN) Icône d'enregistrement 10. Icône du chronomètre 11. Icône de mode AVG 12. Icône d'état des piles 13. Icônes des unités de mesure* *Affichage de la liste complète. Les icônes des unités de mesure disponibles varient selon les modèles. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 6: Mise En Route
4. Placez la palette de l'appareil dans le courant d’air. L'air doit s'introduire dans la palette par l’arrière de l’appareil. Le capteur de température se trouve au centre de la palette située à l'arrière de l'appareil. 5. Lisez les données de mesures affichées à l’écran LCD. 6. Pour basculer entre les unités métriques et le système de mesure Impérial, référez‐vous à la section Mode de configuration. 7. Pour mesurer le volume d'air d'une conduite, mesurez en premier lieu la superficie de la conduite (référez‐vous à l'Annexe pour les calculs de superficies), puis avec l'appareil en mode de configuration, saisissez la valeur de la superficie en po ou en cm . Après la saisie de la valeur de la superficie, appuyez sur la touche L/mode pour faire passer l'affichage inférieur de la température de l'air au volume d'air. Placez l'appareil dans le courant d’air pour mesurer le volume. 8. Vous pouvez également mesurer le volume d'air à l'aide d'un adaptateur conique pour flux d'air en fixant un des adaptateurs sur l'appareil (le kit d'adaptateur conique en option comprend un cône rond et un cône carré ; numéro de pièce : AN300‐C). L'appareil reconnaît automatiquement l'adaptateur et l'invite « ‘INSÉREZ une forme conique » s'affiche sur l'écran LCD (l'icône de l'adaptateur s'affiche également). Sélectionnez rond ou carré à l'aide du clavier de l'appareil. Remarque : quel que soit le paramétrage de SUPERFICIE en mode de configuration, l'appareil choisit automatiquement les dimensions de l'accessoire fixé (Carré : 356 x 346 mm [13,6 x 13,6 pouces] ; Rond : 210 mm [8,3 pouces] de diamètre). REMARQUE : Assurez‐vous que l'adaptateur flux d'air est correctement monté et verrouillé avant toutes prises de mesures. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 7: Mode De Maintien Des Données
3. Appuyez et maintenez enfoncée à nouveau cette touche pendant 2 secondes pour revenir au mode de fonctionnement normal (les indicateurs « MIN » et « MAX » doivent s'éteindre). 4. Lors de la visualisation des données maximales (MAX) ou minimales (MIN), utilisez la touche L/mode pour changer l'affichage afin de pouvoir visualiser également les valeurs minimales (MIN) et maximales (MAX) du volume d'air. 5. Appuyez et maintenez enfoncée la touche MAX/MIN pendant 2 secondes pour revenir au mode de fonctionnement normal. Mode Moyenne multipoints 1. À partir du mode de fonctionnement normal appuyez sur la touche U/mode pendant 2 secondes pour accéder au mode Moyenne multipoints (l'icône d'affichage AVG et le point noir associé • s'allument). 2. Appuyez un court instant sur la touche HOLD pour enregistrer une lecture. Les chiffres de l'affichage supérieur indiquent le numéro de l'emplacement de mémoire de la lecture et l'affichage inférieur affiche la valeur mesurée. Appuyez à nouveau sur la touche HOLD pour effectuer et stocker en mémoire une autre lecture ; le numéro de l'emplacement de mémoire augmente et la lecture actuelle est stockée dans ce nouvel emplacement de mémoire. 3. Appuyez un court instant sur la touche U/mode pour afficher la moyenne multipoint (moyenne) de toutes les lectures enregistrées pendant la session (l'icône d'affichage « •AVG » clignote pendant ce processus). 4. Appuyez sur la touche L/mode pour afficher la lecture moyenne des autres paramètres disponibles. 5. Appuyez un court instant sur la touche U/mode pour revenir au mode de fonctionnement normal. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 8: Accès Au Mode De Configuration
Utilisez les touches Haut/Bas pour basculer entre les options P1.0 UNITÉ et P2.0 SUPERFICIE. P1.0 : Sélection des unités 1. Une fois en mode de configuration, lorsque P1.0 UNITÉ s'affiche, appuyez un court instant sur la touche HOLD pour accéder au menu P1.0 UNITÉ. 2. Utilisez les touches fléchées haut/bas pour passer des unités métriques au système de mesure Impérial. Unités disponibles : vitesse de l'air (m/s, PPM), température (C, F), volume d'air (CMM, CFM) et superficie (cm², pouce²). 3. Appuyez un court instant sur la touche HOLD pour revenir à l'affichage de P1.0. 4. Appuyez sur une des deux touches fléchées pour passer à l'option P2.0 SUPERFICIE, puis suivez les étapes ci‐après. P2.0 : Sélection des superficies 1. En mode de configuration, à partir de l'affichage de P2.0 SUPERFICIE, appuyez sur la touche HOLD pour accéder au menu de configuration des SUPERFICIES. L'écran LCD affiche « 99999 » sur l'affichage inférieur avec le chiffre à l'extrême gauche qui clignote. 2. Utilisez la touche fléchée haut pour modifier le chiffre clignotant (de 0 à 9). 3. Utilisez la touche fléchée bas pour passer au chiffre suivant. Utilisez à nouveau la touche fléchée haut pour modifier le chiffre clignotant. Continuez de cette manière jusqu’à l'affichage de la valeur de SUPERFICIE souhaitée. 4. Appuyez à nouveau un court instant sur la touche Hold pour mémoriser la valeur et revenir à l'affichage de P2.0. 5. Appuyez et maintenez enfoncée la touche POWER SET pendant 2 secondes pour revenir au mode de fonctionnement normal. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 9: Remplacement Des Piles
Remplacement des piles Lorsque l’icône de niveau de charge faible des piles s'affiche sur l'écran LCD, les quatre (4) piles « AAA » 1,5 V ‘doivent être remplacées. 1. Ouvrez le compartiment à piles à l'arrière de l'appareil en tirant avec précaution le loquet du compartiment vers le bas. 2. Le couvercle du compartiment à piles doit être totalement retiré avant de poursuivre l'opération. 3. Remplacez les quatre (4) piles « AAA » 1,5 V en respectant la polarité. 4. Refermez le compartiment à piles avant de tenter d'utiliser l'appareil. Tous les utilisateurs au sein de l’Union européenne sont légalement tenus de rapporter toutes les piles usagées à des points de collecte de leur localité ou à n’importe quel point de vente de piles/accumulateurs. Il est interdit de jeter les piles usagées dans les ordures ménagères. Mise au rebut : Suivez les dispositions légales en vigueur relatives à la mise au rebut de cet appareil à la fin de son cycle de vie. Autres rappels de sécurité relatifs aux piles N’incinérez jamais des piles. Les piles risquent d’exploser ou de fuir. Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même type. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 10: Caractéristiques Générales
Capteur de température Thermistance de précision de type NTC Mise hors tension automatique Mise hors tension automatique au bout de 20 minutes afin de préserver l'autonomie des piles (mode veille) Température de fonctionnement 0 à 50 °C (32 à 122 °F) Température de rangement ‐ 10 à 50 C (14 à 122 F) Humidité de fonctionnement < 80 % d'HR Humidité de rangement < 90 % d’HR Altitude de fonctionnement 2 000 mètres (7 000 pieds) maximum Alimentation Quatre (4) piles « ‘AAA » 1,5 V Autonomie des piles > 40 heures Consommation d’énergie 8,3 mA DC (env.) Poids 725 g (1,6 lb) piles et sonde comprises Dimensions Instrument principal : 269 x 106 x 51 mm (10,6 x 4,2 x 2 po) Adaptateurs flux d'air en option : Cône rond : 210 mm (8,3 pouces) de diamètre Carré : 346 x 346 mm (13,6 x 13,6 pouces) AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 11: Messages D'erreur
Messages d’erreur Codes d'erreur et solutions Température de l'air E02 : La lecture de température est inférieure à la limite inférieure de la gamme. Placez l'appareil à la température ambiante pendant 30 minutes. Si E02 persiste, envoyez l'appareil chez Extech pour réparation. E03 : La température dépasse la limite supérieure de la gamme. Placez l'appareil à la température ambiante pendant 30 minutes. Si E03 continue de s'afficher, envoyez l'appareil chez Extech pour réparation. E31 : Le convertisseur « A à D » doit être remplacé. Envoyez l'appareil chez Extech Instruments pour réparation. Vitesse de l’air E03 : La vitesse dépasse la limite supérieure de la gamme. Testez l'appareil à l'aide d'une vitesse de l'air connue comme s'inscrivant dans les limites spécifiées de la gamme. Envoyez l'appareil chez Extech pour réparation si le message d'erreur E03 persiste. Volume d'air E03 : La lecture dépasse la limite d'affichage de l'appareil. Vérifiez si le paramétrage des SUPERFICIES est correct en mode de configuration. E04 : Erreur de la vitesse de l’air. Retournez l'appareil chez Extech si le message d'erreur persiste. Autres erreurs E32 : Erreur de mémoire de circuit intégré (IC). Redémarrez l'appareil, puis vérifiez‐le à nouveau ; envoyez‐le chez Extech Instruments pour réparation si le message d'erreur persiste. Absence d'affichage Assurez‐vous que les piles font contact correctement et que le sens des polarités est respecté. Remplacez les piles. L’écran s'éteint automatiquement Ce symptôme peut être indicateur du « mode veille » normal ‘qui met l'appareil hors tension au bout de 20 minutes d'inactivité. S'il ne s'agit pas du « mode veille », vérifiez si l'indicateur de niveau de charge faible des piles s'affiche avant que l'écran ne tente de s'allumer ; si tel est le cas, remplacez les piles. AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524... -
Page 12: Annexe : Équations Et Conversions Utiles
1.944 3.6 2.24 1 0.00508 1 0.00987 0.01829 0.01138 pied/mn 1 nœud 0.5144 101.27 1 1.8519 1.1523 1 km/h 0.2778 54.69 0.54 1 0.6222 1 MPH 0.4464 87.89 0.8679 1.6071 1 Copyright © 2013 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. Certifié ISO‐9001 www.extech.com AN300‐EU‐FR v1.1 1/13 Distributed by MicroDAQ.com, Ltd. www.MicroDAQ.com (603) 746-5524...
