Notifier ACPS-2406 Fiche Technique

GÉNÉRALITÉS
L'ACPS-2406 est un bloc d'alimentation auxiliaire et un chargeur
de pile offrant tout un éventail de caractéristiques exceptionnelles.
Chacun des quatre circuits d'appareils d'avertissement (NAC) est
adressable individuellement : nul besoin d'avoir recours à des
modules de commande. De plus, chaque circuit peut assurer la
synchronisation avec l'appareil d'avertissement sans qu'il soit
nécessaire d'ajouter les modules normalement requis lors de
l'installation d'appareils non codés. Les fabricants reconnus par
l'ACPS sont System Sensor, Wheelock et Gentex. Le chargeur-bloc
d'alimentation ACPS-2406 est compatible avec tous les panneaux
d'alarme-incendie intelligents NOTIFIER.
CARACTÉRISTIQUES
• Il est possible de synchroniser chaque NAC avec l'un
quelconque des appareils sonores ou visuels des fabricants
suivants :
— System Sensor (série SpectrAlert®)
— ou Wheelock
— ou Gentex
• Quatre NAC adressables individuellement par le tableau
d'alarme-incendie :
— 6,0 A de puissance de sortie pour le NAC ou 5,0 A pour
l'alimentation générale.
— Possibilité de régler chaque circuit au moyen d'interrupteurs
DIP en tant que circuit d'alimentation générale 24 V c.c.,
courant pour détecteur à quatre fils, ou circuit d'appareil
d'avertissement.
— Les appareils à signalisation en continu, à temps de marche
(120 ppm), à double étage, temporel ou pour zone UZC codé
ou non codé peuvent tous être sélectionnés au moyen
d'interrupteurs DIP.
• L'option de sortie pour programmeur de zone universel
(UZC-256)/option de sortie supervisée) permet de prendre en
charge des sorties programmables codées. Jusqu'à 256 codes
différents.
• Recharge des piles de 7 à 25 AH avec supervision complète.
• Le chargeur de l'ACPS peut être mis hors service au moyen
d'un interrupteur DIP. Lorsque la fonction de recharge de l'ACPS
est hors service, un chargeur à distance, par exemple le
CHG-120, peut servir de piles de secours à plusieurs circuits
alimentés par l'ACPS.
• Détection et signalisation des pannes de courant alternatif.
• Détection des baisses de tension.
• Sorties limitées en courant.
• Interface pour circuits de signalisation isolés.
• Possibilité de sélectionner le circuit de détection de défaut de
mise à la terre.
• Fonctionnement à deux étages pour le Canada.
• Deux Classe A/B et deux Classe B (style Y) seulement.
• Il est possible de raccorder au total cinq blocs d'alimentation
ACPS (ou moins) afin de synchroniser plusieurs blocs
d'alimentation (raccorder à n'importe quelle sortie de NAC à
partir d'un ACPS pour synchroniser l'entrée du signal — fil à
une seule paire requis).
NORMES ET CODES D'INSTALLATION
Le bloc d'alimentation/chargeur ACPS-2406 est conforme aux
normes suivantes :
• NFPA 72 National Fire Alarm Code
• Répertorié par les Underwriters Laboratories Inc. :
— 864 CAN/ULC - S864M Standard for Control Units for Fire
Alarm Systems
— CAN/ULC – S527-M87.
NOTIFIER® est une société Honeywell
Le présent document n'est pas une notice d'installation. Nous faisons tout en notre pouvoir pour que l'information
sur nos produits soit à jour et exacte. Nous ne pouvons toutefois pas traiter de toutes les applications particulières ni
prévoir tous les besoins. Les caractéristiques sont sujettes à changement sans préavis. Prière de communiquer avec
NOTIFIER pour obtenir des renseignements additionnels. Téléphone : (203) 484-7118 Télécopieur : (203) 484-7118
Le 20 juillet 2004
Chargeur/bloc d'alimentation adressable
Avant de procéder à l'installation, l'installateur devrait prendre
connaissance des normes suivantes :
• NEC Article 760 Fire Protective Signaling Systems.
• Codes locaux et provinciaux de prévention des incendies
applicables.
• Exigences des autorités compétentes locales.
CARACTÉRISTIQUES TECHNIQUES
• Alimentation principale (c.a.) : Tension d'entrée 110 – 120 V
c.a., 50/60 Hz, 2,7 A maximum.
• Tension de sortie : 24 V c.c., stabilisée électriquement et limitée
en courant (sur secteur). Sur alimentation de secours, 20,4 à
26,4 V c.c.
• Circuits de sortie – TB4, TB5, TB6: 2,5 A maximum pour l'un
ou l'autre des circuits de sortie. Pour l'alimentation au complet,
5,0 A (continu), 6,0 A lors d'une alarme-incendie (durée nominale
UL 1 heure).
• Alimentation auxiliaire : J1 – 24 V c.c. sous 0,5 A alimentation
générale (lorsque l'alimentation auxiliaire est en service,
l'intensité nominale de la quatrième sortie est de 2,0 A).
• Circuit de recharge de l'alimentation secondaire (piles) –
TB2, TB3 : chargeur de piles au plomb pouvant recharger des
piles de 7 à 25 AH. Intensité maximale du chargeur – 1,1 A.
• Raccordement : utilise des fils de calibre 12 à 18 AWG
(3,1 à 0,78 mm
• Caractéristiques du circuit de signalisation (SLC) :
moyenne du SLC :
transmises entre 24,0 V c.c., 5 V c.c. et 0 V c.c. à environ
3,33 Kbauds.
• Fusible des piles (F2) : 15 A, 3 AB.
12 Clintonville Road, Northford, Connecticut 06472.
Section : Appareils intelligents/adressables
ACPS-2406
à synchronisation intégrée
MEA
173-01-E
345-02-E
317-01-E
CS118
California
State Fire
Marshal
7315-0028:213

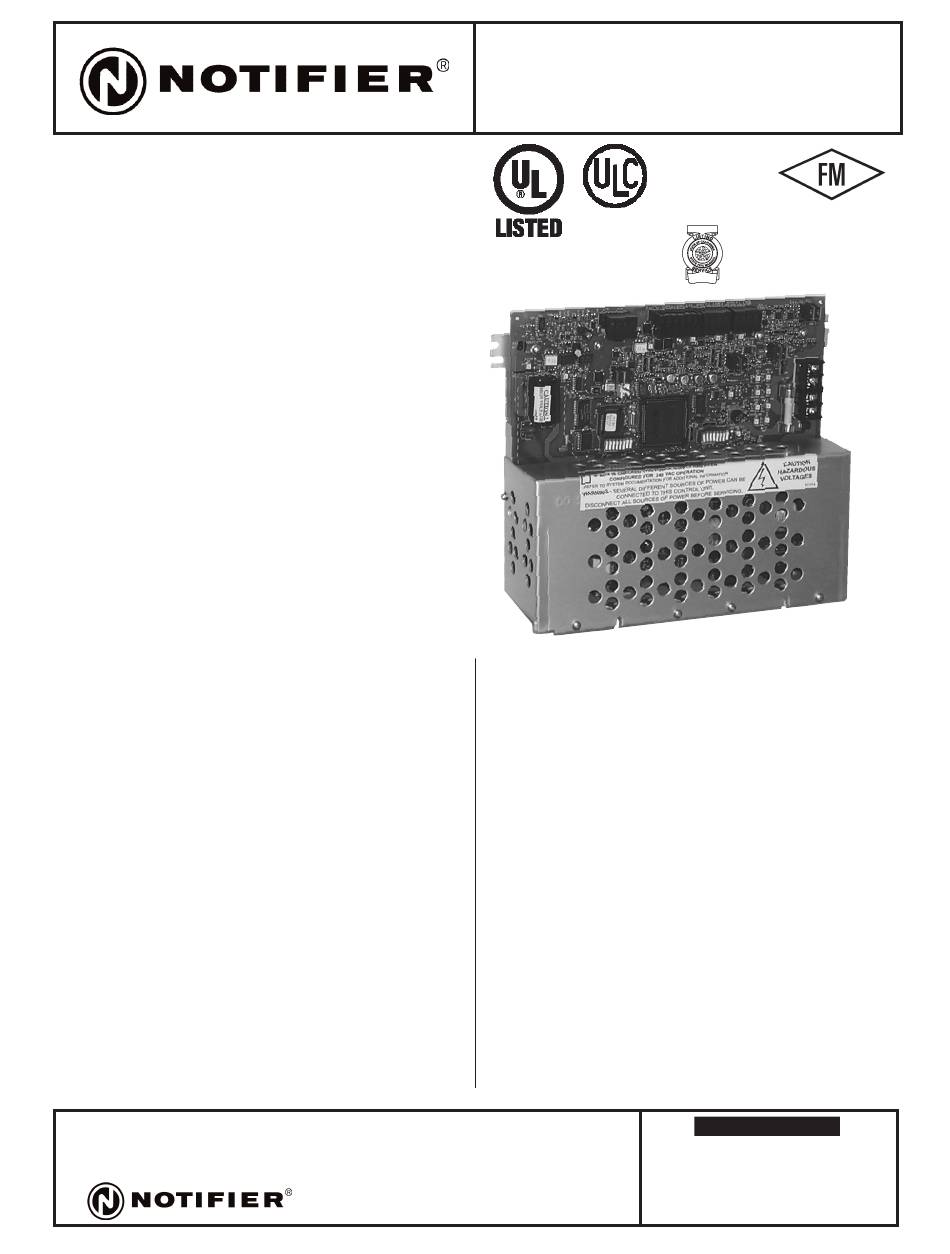

(illustré sans coffret)
2 ).
1,287 mA. Les données du SLC sont
C E R T I F I É
ISO 9001
CONCEPTION ET FABRICATION
SYSTÈMES DE QUALITÉ
Fabriqué aux États-Unis.
DC-6834 • 07/20/04 — Page 1 de 4
•
DC-6834 E-50
APPROUVER
Intensité
