Sommaire des Matières pour Victron energy GX Tank 140
- Page 1 FRANÇAIS GX Tank 140 4 canaux | 4 à 20 mA | 0 à 10 VCC Rev. 00 03/2021...
-
Page 2: Table Des Matières
GX Tank 140 Table des matières 1. Introduction ........................... 1 1.1. Vue générale ......................... 1 1.2. Que contient l’emballage ? ....................2 2. Installation ..........................3 2.1. Montage ........................3 2.2. Connexions électriques ..................... 3 2.2.1. Alimentation ......................4 2.2.2. Sondes de sortie de tension (0 à 10 VCC) ..............4 2.2.3. -
Page 3: Introduction
GX Tank 140 1. Introduction 1.1. Vue générale Le réservoir GX Tank 140 est un accessoire qui s’utilise avec un appareil Victron GX : il permet de connecter et de superviser jusqu’à quatre sondes de niveau pour réservoir. Caractéristiques : •... -
Page 4: Que Contient L'emballage

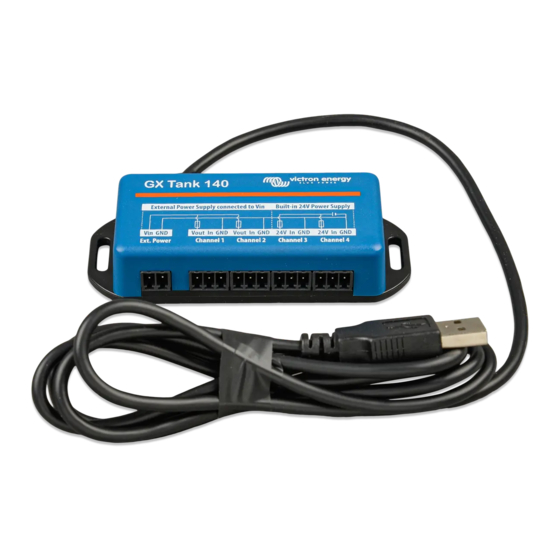

1.2. Que contient l’emballage ? Les éléments suivants sont inclus dans l’emballage : • Réservoir GX Tank 140 avec un câble USB d’une longueur de 1,5 m non amovible • 1 bloc de jonction à 2 broches enfichable (pour une alimentation électrique externe) •... -
Page 5: Installation
2.2. Connexions électriques Toutes les connexions électriques se trouvent sur la partie avant de l’unité GX Tank 140 et elles se font à l’aide du bloc de jonction enfichable fourni avec. Un schéma de principe étiqueté clairement est également imprimé sur le dessus de l’unité. -
Page 6: Alimentation
à cette sonde. Le schéma de principe de câblage ci-dessous décrit les connexions par câble et comment le GX Tank 140 mesure le signal de tension entre « In » (+) et « GND » (-). -
Page 7: Sondes De Sortie De Courant (4 À 20 Ma)
Le schéma de principe de câblage ci-dessous décrit les connexions par câble et comment le GX Tank 140 mesure le signal du courant : il y a une charge (RL) entre « In » et « GND » qui utilisée en tant que shunt pour établir le débit de courant (sur la base de la chute de tension à... -
Page 8: Câble De La Sonde
GX Tank 140 2.2.5. Câble de la sonde Il est recommandé d’utiliser un câblage torsadé blindé entre la sonde du réservoir et l’unité GX Tank 140 afin d’éviter que des interférences/bruits électriques provenant de l’environnement extérieur n’altèrent/n’aient un effet sur les mesures. -
Page 9: Configuration
Type de sonde – Tension ou Courant Le GX Tank 140 peut être utilisé avec des sondes pour réservoir ayant une sortie soit de courant soit de tension : sélectionnez le type de sonde (« sensor type ») devant être utilisé. -
Page 10: Menu Appareil
Ce champ affiche la lecture de la sonde actuelle/brute sans aucune moyenne : utilisé principalement en cas de panne. 3.2. Menu Appareil Le menu de l’appareil « Device menu » comprend l’information d’identification concernant l’appareil GX Tank 140 et chaque canal/réservoir. -
Page 11: Menu De La Pompe Du Réservoir
GX Tank 140 3.4. Menu de la pompe du réservoir Le niveau du réservoir peut être utilisé pour lancer automatiquement une pompe (par exemple pour ravitailler automatiquement un réservoir journalier) : cette fonctionnalité est configurée depuis le menu de la pompe du réservoir « Tank pump ». -
Page 12: Supervision
GX Tank 140 4. Supervision La donnée du niveau du réservoir est disponible depuis l’écran de l’appareil GX (c.à.d sur le GX Touch ou le CCGX), ainsi que depuis la console à distance « Remote Console » sur un réseau LAN ou à distance sur le Portail VRM. -
Page 13: Liste Des Appareils
GX Tank 140 4.3. Liste des appareils Le niveau du volume du réservoir de chaque sonde de réservoir activée est également affiché à côté du nom du réservoir (ou de son type si aucun nom n’est attribué) dans la page « Liste des appareils ». - Page 14 GX Tank 140 Veuillez consulter le manuel du VRM pour davantage de renseignements concernant le VRM. Page 12 Supervision...
-
Page 15: Guide De Dépannages
Dans une configuration disposant d’une sonde de sortie de courant, une lecture fixe permanente de ~40 à 55 % peut être due à un fusible interne déclenché. Le fusible interne réarmable présente un débit de courant permanent de ~11 à 13 mA s’il est déclenché, et le GX Tank 140 ne peut pas détecter cet état comme étant une défaillance. -
Page 16: Garantie
Victron Energy. Victron Energy ne sera pas responsable des dommages collatéraux survenant de l'utilisation de ce produit. Aux termes de cette garantie limitée, la responsabilité maximale de Victron Energy ne doit pas dépasser le prix d'acquisition actuel du produit.
