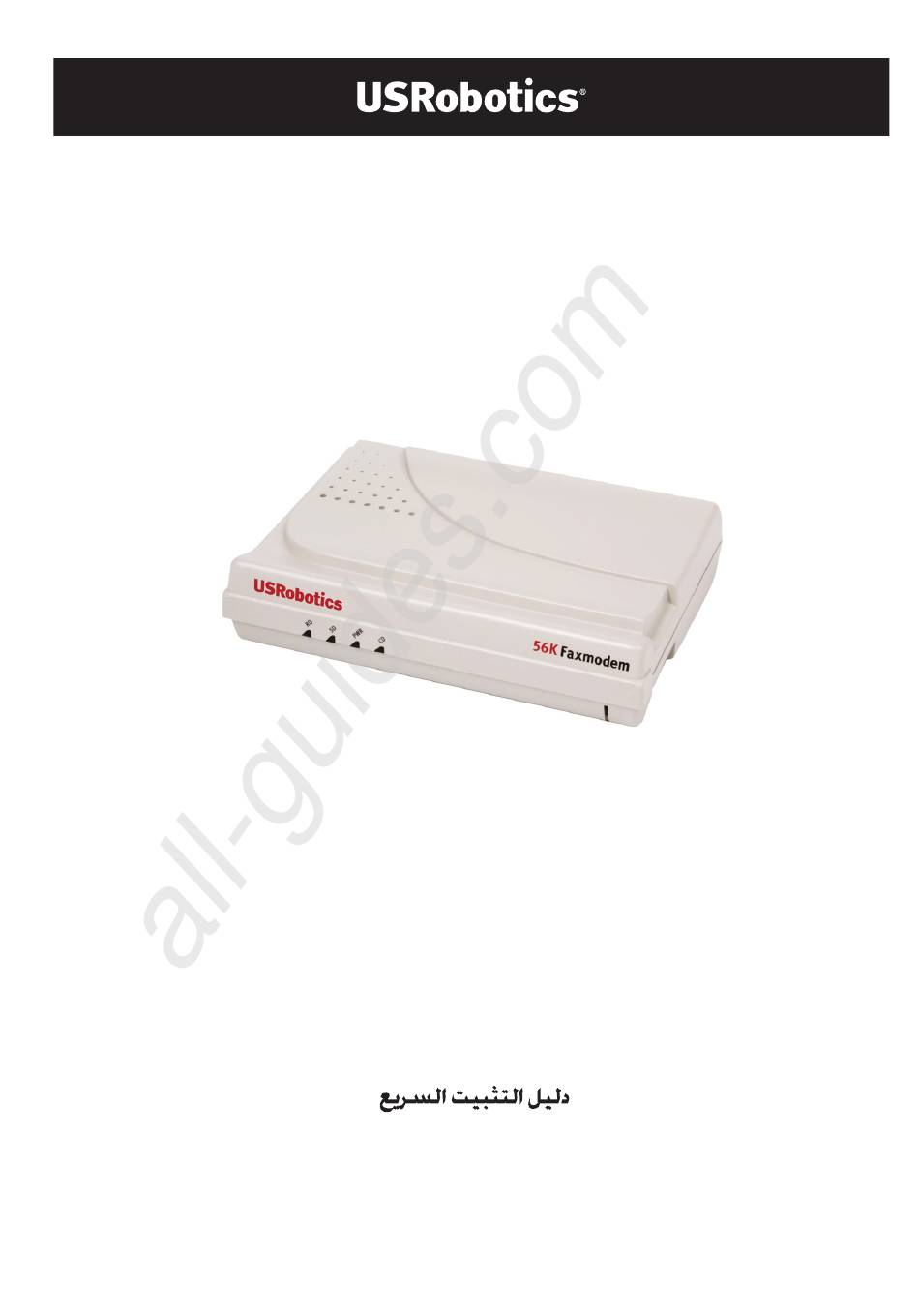

56K Serial Controller
Faxmodem
Quick Installation Guide
Guide d'installation rapide
Installationsanleitung
Guida per l'installazione rapida
Guía breve de instalación
Příru čka p ro rych lou insta laci
Snabbinstallationsguide
Краткое руководство по установке
Installasjonsveiledning
Hızlı Kurulum K ılavuzu
R24.0783.00
rev 1.2 10/09

Publicité

Table des Matières
loading

Sommaire des Matières pour US Robotics 56K

  • Page 1 All manuals and user guides at all-guides.com 56K Serial Controller Faxmodem Quick Installation Guide Guide d'installation rapide Installationsanleitung Guida per l'installazione rapida Guía breve de instalación Příru čka p ro rych lou insta laci Snabbinstallationsguide Краткое руководство по установке Installasjonsveiledning Hızlı...
  • Page 2 All manuals and user guides at all-guides.com...
  • Page 3 All manuals and user guides at all-guides.com Contents English ........3 Introduction ................
  • Page 4 All manuals and user guides at all-guides.com Русский ....... . . 87 Установка...

  • Page 5: Package Contents

    All manuals and user guides at all-guides.com English English Introduction Package Contents • 56K Serial Controller • Serial modem cable Faxmodem • Power adapter • USRobotics Installation CD-ROM • Telephone cable and/or adapter/splitter Physical Features telephone jack serial port power port...

  • Page 6: System Requirements

    If your computer has only a 25-pin serial port, you need to purchase a DB25/ DB25 serial cable. The serial modem cable provided with the 56K Serial Controller Faxmodem is intended for use with a 9-pin serial port on your computer.
  • Page 7 All manuals and user guides at all-guides.com English Caution: Use an analogue phone line only. The modem will be damaged if you connect it to a digital phone line. Most office phones are wired through digital lines. If you do not know whether your phone line is analogue or digital, consult your telephone service provider or building facilities department.
  • Page 8 All manuals and user guides at all-guides.com English 4. Use the provided power adapter to connect the power port on the modem to an electrical outlet. 5. Press and release the power button to turn the modem on. N ote: If the power LED does not light, the modem may not be turned on. Make sure that the power supply is connected between the modem and the electrical outlet.
  • Page 9 All manuals and user guides at all-guides.com English 7. If a Windows Security message appears, click Install. Windows XP You must be logged in as an administrator in order to install this modem. When you turn your computer on, the Found New Hardware Wizard starts. 1.
  • Page 10 8. Type and click OK, where D is the drive letter assigned to your CD- ROM drive. 9. Select U.S. Robotics 56K FAX EXT (non-PnP) and click OK. 10. Click Next. 11. Click Finish to complete the installation. When the Modems Properties window appears, you will see the COM port that is assigned to your modem.
  • Page 11 All manuals and user guides at all-guides.com English Additional software (optional) For your convenience, The USRobotics Installation CD-ROM provides the fol- lowing optional software that complements your modem: USR MoH enables the V.92 feature “Modem On Hold” which suspends your Internet connection when the modem detects an inbound telephone call.
  • Page 12 All manuals and user guides at all-guides.com English On the Modems tab, you should see a description of the modem. If you do not, the installation was not successful; perform the installation proce- dure again. 4. On the Modems tab, select the description of the modem and click Prop- erties.
  • Page 13 All manuals and user guides at all-guides.com English My communication software does not recognize the modem. Solut ion 1: Your communication software may not function properly if any of the following are true: More than one version of the software is installed on your computer. You are using an old version of the software.
  • Page 14 Line interference or the routing of the telephone call to your ISP may be causing a slower connection speed. Try placing the call again. Solution 4: Verify that the modem is connecting to a V.90/V.92 server. A pair of 56K modems will not connect to each other at 56K speeds.
  • Page 15 All manuals and user guides at all-guides.com English Additional Information For regulatory and warranty information, see the User Guide on the USRobotics Installation CD-ROM. For operation and configuration information, see the User Guide on the USRobotics Installation CD-ROM. For additional troubleshooting and technical support, see: 1.
  • Page 16 All manuals and user guides at all-guides.com English...

  • Page 17: Contenu De La Boîte

    All manuals and user guides at all-guides.com Français Français Introduction Contenu de la boîte 56K Serial Controller Câble série pour modem Faxmodem Adaptateur secteur USRobotics Installation CD-ROM Cordon téléphonique et/ou adaptateur/répartiteur Caractéristiques matérielles Le port téléphonique Le port série Le port d'alimentation...

  • Page 18: Configuration Requise

    Si votre ordinateur est équipé uniquement d'un port série à 25 broches, vous devez vous procurer un câble série DB25/DB25. Le câble série pour modem fourni avec le 56K Serial Controller Faxmodem fonctionne seulement avec un port série à 9 broches.
  • Page 19 All manuals and user guides at all-guides.com Français Attention : utilisez uniquement une ligne téléphonique analogique. Le modem risque d'être endommagé si vous utilisez une ligne télé- phonique numérique. La plupart des téléphones d'entreprises fonctionnent avec des lignes numériques. Si vous ne savez pas si votre ligne téléphonique est analogique ou numérique, adressez-vous à...

  • Page 20: Etape 3 : Installation Des Pilotes

    All manuals and user guides at all-guides.com Français 4. Utilisez l'adaptateur secteur fourni pour connecter le port d'alimentation du modem à une prise électrique. 5. Appuyez ensuite sur le bouton d'alimentation et relâchez-le pour mettre le modem sous-tension. Rem arq ue: si le voyant DEL d'alimentation ne s'allume pas, il se peut que le modem soit éteint.
  • Page 21 All manuals and user guides at all-guides.com Français 4. Si vous y êtes invité, entrez le mot de passe d'un utilisateur administratif et appuyez sur ENTREE. 5. Si le CD d'installation d'USRobotics vous le demande, sélectionnez votre langue et acceptez le contrat de licence utilisateur final. 6.
  • Page 22 Next (Suivant). 3. Sélectionnez le lecteur CD-ROM et cliquez sur Next (Suivant). 4. Windows se chargera alors d'installer le pilote du 56K FAX EXT U.S. Robot- ics. 5. Cliquez sur Next (Suivant), puis sur Finish (Terminer) pour achever le proc- essus d'installation.

  • Page 23: Dépannage

    Next (Suivant). 2. Si vous y êtes invité, cliquez sur Finish (Terminer) pour achever l'installation. Félici tatio ns ! La procédure d'installation est terminée. Veuillez enregistrer votre 56K Serial Controller Faxmodem à l'adresse www.usr.com/productreg/ Instructions d'installation pour les autres logiciels A des fins de commodité, le CD-ROM d'installation USRobotics fournit des logiciels fac-...
  • Page 24 All manuals and user guides at all-guides.com Français 1. Vérifiez que tous les connecteurs et câbles sont correctement connectés au modem et à l'arrière de votre ordinateur. 2. Vérifiez que votre modem est sous tension et que le voyant DEL CD ou PWR est allumé.
  • Page 25 All manuals and user guides at all-guides.com Français Windows 2000/XP: 1. Cliquez sur Démarrer > Paramètres (le cas échéant) > Panneau de configuration. 2. Double-cliquez sur l'icône Options de modems et téléphonie. Sous l'onglet Modems, vous devriez trouver une description de votre modem.
  • Page 26 All manuals and user guides at all-guides.com Français 1. Cliquez sur Démarrer > Panneau de configuration et double-cliquez sur Connexions réseau. 2. Double-cliquez sur la description de la connexion réseau à distance et sélectionnez Propriétés. 3. Assurez-vous que votre nouveau modem est sélectionné. Windows 2000: 1.

  • Page 27: Informations Complémentaires

    Solut ion 4: Vérifiez que votre modem est connecté à un serveur V.92 ou V.90. Deux modems 56K ne se connecteront pas l'un à l'autre à des vitesses de 56K. Informations complémentaires Pour obtenir plus d'informations sur les mentions légales et la garantie, reportez-vous au User Guide on the USRobotics Installation CD-ROM.
  • Page 28 All manuals and user guides at all-guides.com Français...
  • Page 29 All manuals and user guides at all-guides.com Deutsch Deutsch Einführung Packungsinhalt • 56K Serial Controller • Serielles Modemkabel Faxmodem • Netzteil • USRobotics Installation CD-ROM • Telefonkabel und/oder Adapter/Verteiler Funktionen Telefonanschluss seriellen Anschluss POWER-Anschluss Netzschalter LEDs Name Zustand Funktion Receive Data Blinkt Modem empfängt Daten...

  • Page 30: Systemanforderungen

    Sie nicht die Anschlüsse AUX, GAME, LPT oder PARALLEL. Wenn nur ein serieller 25-Stift-Anschluss vorhanden ist, benötigen Sie ein serielles Kabel vom Typ DB25/DB25. Zusammen mit dem 56K Serial Controller Faxmodem haben Sie ein serielles Modemkabel für den seriellen 9-Stift-Anschluss des Computers erhalten.
  • Page 31 All manuals and user guides at all-guides.com Deutsch Vo rsich t: Es muss sich um eine analoge Telefonleitung handeln. Beim Anschluss an eine digitale Telefonleitung wird das Modem beschä- digt. Die meisten Bürotelefone sind über digitale Leitungen verbunden. Wenn Sie nicht wissen, ob eine analoge oder eine digitale Telefon- leitung installiert ist, wenden Sie sich an Ihre Telefongesellschaft oder die zuständige Abteilung für Gebäudeanlagen und Einrich- tungen.
  • Page 32 All manuals and user guides at all-guides.com Deutsch 4. Stecken Sie das mitgelieferte Netzteil in eine Steckdose und schließen Sie den POWER-Anschluss des Modems an.. 5. Schalten Sie das Modem ein, indem Sie kurz den Einschaltknopf drücken. Hinweis: Leuchtet die Netzanzeige nicht auf, ist das Modem möglicher- weise nicht eingeschaltet.
  • Page 33 All manuals and user guides at all-guides.com Deutsch 5. Wenn die USRobotics Installations-CD-ROM eine entsprechende Meldung erzeugt, wählen Sie eine Sprache aus und akzeptieren die Endbenutzer-Lizen- zvereinbarung. 6. Klicken Sie auf Install Modem (Modem installieren) und befolgen Sie die Bildschirmanweisungen zur Installation der Modemtreiber. 7.
  • Page 34 8. Geben Sie D:\ ein und klicken Sie auf OK. D steht für den Laufwerksbuch- staben, der Ihrem CD-ROM-Laufwerk zugewiesen ist. 9. Wählen Sie U.S. Robotics 56K FAX EXT (non-PnP) und klicken Sie auf 10. Klicken Sie auf Weiter. 11. Klicken Sie auf Fertig stellen, um die Installation abzuschließen. Im Fenster Eigenschaften von Modems wird der COM-Anschluss angezeigt, der dem Modem zugewiesen wurde.
  • Page 35 Next (Weiter). 2. Klicken Sie bei entsprechender Aufforderung auf Finish (Fertig stellen), um die Installation abzuschließen. Herzlichen Glückwunsch! Sie haben die Installation abgeschlossen. Bitte registrieren Sie Ihr 56K Serial Controller Faxmodem unter www.usr.com/produc- treg/ Zusätzlicher Software Auf der USRobotics Installations-CD-ROM finden Sie folgende zusätzliche Modemsoft- ware: Die Funktion USR MoH aktiviert die V.92-Funktion "Modem-On-Hold",...
  • Page 36 All manuals and user guides at all-guides.com Deutsch Fehlerbehebung Allgemein Sollten Probleme mit dem Modem auftreten, führen Sie zunächst folgende Schritte aus: 1. Prüfen Sie, ob alle Stecker und Netzkabel korrekt an das Modem und die Rückseite des Computers angeschlossen sind. 2.
  • Page 37 All manuals and user guides at all-guides.com Deutsch Windows NT: 1. Klicken Sie auf Start > Einstellungen > Systemsteuerung. 2. Doppelklicken Sie auf Modems. Im Fenster Eigenschaften von Modems sollten Sie eine Beschreibung Ihres Modems sehen. Ist dies nicht der Fall, war die Installation nicht erfolgreich. Führen Sie die Instal- lation erneut aus.
  • Page 38 All manuals and user guides at all-guides.com Deutsch Lö sungsvor schl ag 3: Stellen Sie sicher, dass das richtige Modem von Ihrer Windows DFÜ-Verbind- ung verwendet wird. Windows Vista: 1. Klicken Sie auf Start > Systemsteuerung > Netzwerk und Internet > Netzwerk- und Freigabecenter >...

  • Page 39: Weitere Informationen

    Das Modem scheint mit einem anderen Modem Verbindung aufzunehmen, es kommt jedoch keine Verbindung zustande. Vielleicht ist die Verbindung schlecht. Wiederholen Sie den Versuch. Das Modem stellt keine 56K-Internetverbindung her. Lösu ngs vor schlag 1: Erfragen Sie bei Ihrem ISP, ob die von Ihnen gewählte Nummer V.90/V.92- Verbindungsgeschwindigkeiten unterstützt.
  • Page 40 Viele der häufigsten Probleme, denen Benutzer begegnen können, werden in den FAQ (Häufig gestellte Fragen) und auf den Webseiten zur Fehlerbehe- bung für Ihren 56K Serial Controller Faxmodem angesprochen. Auf den Supportseiten finden Sie außerdem aktuelle Adressen für den Technischen Support und Dokumentation.

  • Page 41: Contenuto Della Confezione

    All manuals and user guides at all-guides.com Italiano Italiano Introduzione Contenuto della confezione • 56K Serial Controller • Serial modem cable Faxmodem • Power adapter • USRobotics Installation CD-ROM • Telephone cable and/or adapter/splitter Caratteristiche del prodotto porta telefonica porta seriale...

  • Page 42: Requisiti Del Sistema

    Se il computer possiede solamente una porta seriale a 25 pin, è necessario acquistare un cavo seriale DB25/DB25. Il cavo modem seriale fornito con 56K Serial Controller Faxmodem va utilizzato con una porta seriale a 9 pin sul computer. 2. Utilizzare un cavo modem seriale per connettere la porta seriale del modem a...
  • Page 43 All manuals and user guides at all-guides.com Italiano Attenzione: usare solo una linea telefonica analogica. Il collegamento a una linea telefonica digitale danneggia il modem. Molti uffici si servono di linee telefoniche digitali. Per sapere se la propria linea telefonica è analogica o digitale, rivolgersi alla propria compagnia telefonica o al reparto impianti e servizi.
  • Page 44 All manuals and user guides at all-guides.com Italiano 5. Premere e rilasciare il tasto di accensione per accendere il modem. N ota: se il LED di accensione non si illumina, il modem potrebbe non essere acceso. Assicurarsi che l'alimentatore sia collegato al modem e alla presa elettrica.
  • Page 45 2. Selezionare Cerca il miglior driver per la periferica (scelta consigliata) e fare clic su Avanti. 3. Selezionare l'unità CD-ROM e fare clic su Avanti. 4. Windows installerà il driver di U.S. Robotics 56K FAX EXT. 5. Fare clic su Avanti, quindi su Fine per completare l'installazione. Windows NT 1.
  • Page 46 8. Digitare D:\, dove D è la lettera assegnata all'unità CD-ROM in uso, quindi fare clic su OK. 9. Selezionare U.S. Robotics 56K FAX EXT (non-PnP) e fare clic su OK. 10. Fare clic su Avanti. 11. Fare clic su Fine per completare l'installazione. Quando compare la finestra delle proprietà...

  • Page 47: Risoluzione Di Problemi

    All manuals and user guides at all-guides.com Italiano Utenti Windows XP: fare clic su Start > Risorse del computer, quindi fare doppio clic sull'icona dell'unità CD-ROM. Utenti Windows 2000, Me, 98, NT o 95: sul desktop, fare doppio clic su Risorse del computer e poi fare doppio clic sull'icona dell'unità...
  • Page 48 All manuals and user guides at all-guides.com Italiano pare, l'installazione non è stata eseguita correttamente: ripetere la proce- dura di installazione. 3. Nella scheda Diagnostica, verificare che sia evidenziato il modem cor- retto e fare clic su Informazioni. Se viene visualizzata una serie di comandi e risposte del modem, l'installazione è...
  • Page 49 All manuals and user guides at all-guides.com Italiano Per istruzioni sulla regolazione delle impostazioni delle porte nel software per le comunicazioni, fare riferimento alla documentazione del software in uso. Soluzio ne p os sibile 3 : Assicurarsi che la connessione di Accesso remoto di Windows utilizzi il modem corretto.

  • Page 50: Informazioni Aggiuntive

    La maggior parte dei problemi riscontrati dagli utenti è trattata nelle pagine del sito Web che riportano le domande frequenti (FAQ) e la risoluzione di problemi per 56K Serial Controller Faxmodem. Le pagine di supporto contengono inoltre informazioni per contattare il servizio di assistenza e documenti utili.
  • Page 51 All manuals and user guides at all-guides.com Italiano 3. L'ultima pagina di questa guida, che contiene informazioni sul servizio di assistenza.
  • Page 52 All manuals and user guides at all-guides.com Italiano...

  • Page 53: Contenido De La Caja

    All manuals and user guides at all-guides.com Español Español Introducción Contenido de la caja • 56K Serial Controller • Cable de serie de módem Faxmodem • Fuente de alimentación • CD de instalación • Cable de teléfono y adaptador o disyuntor Características físicas...

  • Page 54: Requisitos Del Sistema

    Si su ordenador solo cuenta con un puerto de serie de 25 clavijas, necesitará comprar un cable de serie DB25/DB25. El cable de serie del módem que incluye el 56K Serial Controller Faxmodem está diseñado para utilizarse en un puerto de serie de 9 clavijas.
  • Page 55 All manuals and user guides at all-guides.com Español At ención: Utilice únicamente una línea de teléfono analógica. El módem se estropeará si lo conecta a una línea telefónica digital. La mayoría de los teléfonos de oficina están conectados mediante líneas digitales. Llame a su compañía telefónica o a la sección de instalaciones en edificios del ayuntamiento si no está...
  • Page 56 All manuals and user guides at all-guides.com Español 5. Pulse el botón de encendido y suéltelo para encender el módem. N ota: Si la luz de encendido no se ilumina, puede que el módem no se haya conectado. Asegúrese de que el módem está enchufado a la toma de corriente.
  • Page 57 2. Elija Buscar el mejor controlador para su dispositivo (recomendado) y haga clic en Siguiente. 3. Seleccione la unidad de CD-ROM y haga clic en Siguiente. 4. Windows instalará el controlador U.S. Robotics 56K FAX EXT. 5. Haga clic en Siguiente y, a continuación, en Finalizar para completar la instalación.
  • Page 58 7. Haga clic en Utilizar disco. 8. Escriba D:\ y haga clic en Aceptar, donde D corresponde a la letra asignada a su unidad de CD-ROM. 9. Seleccione U.S. Robotics 56K FAX EXT (non-PnP) y haga clic en Aceptar. 10. Haga clic en Next (Siguiente).

  • Page 59: Solución De Problemas

    All manuals and user guides at all-guides.com Español 1. Extraiga el CD de instalación de USRobotics de la unidad de CD-ROM y vuelva a insertarlo. Si la instalación no comienza automáticamente, puede iniciarla de forma manual. Windows Vista: Haga clic en Inicio > Mi PC y, a continuación, haga doble clic en el icono de la unidad de CD-ROM.
  • Page 60 All manuals and user guides at all-guides.com Español Si no ve una serie de comandos y respuestas, la instalación no se ha lle- vado a cabo correctamente; por tanto, deberá repetir el proceso. Windows 95/98/Me: 1. Haga clic en Inicio > Configuración > Panel de control. 2.
  • Page 61 All manuals and user guides at all-guides.com Español Tiene instalado en su ordenador más de un paquete de software de comuni- caciones. USRobotics recomienda utilizar el programa de comunicaciones incluido en el CD de instalación de USRobotics que acompaña al módem. Solución 2: Es posible que la configuración del puerto correspondiente a su programa sea incorrecta.
  • Page 62 All manuals and user guides at all-guides.com Español Mi módem no realiza llamadas ni responde a las llamadas entrantes. Solución 1: Puede que el cable telefónico no funcione correctamente. Inténtelo con otro cable. Solución 2: Puede que el cable telefónico del módem esté conectado a una línea digital. Pón- gase en contacto con su compañía telefónica si no está...

  • Page 63: Información Adicional

    La mayoría de los problemas que experimentan los usuarios aparecen en las páginas de preguntas más frecuentes y solución de problemas de la 56K Serial Controller Faxmodem. Asimismo, el sitio Web de asistencia técnica contiene información y documentación actualizadas.
  • Page 64 All manuals and user guides at all-guides.com Español...

  • Page 65: Zawartość Opakowania

    All manuals and user guides at all-guides.com Polski Wprowadzenie Polski Zawartość opakowania • 56K Serial Controller • Kabel szeregowy do modemu Faxmodem • Zasilacz • Instalacyjna płyta CD-ROM • Kabel telefoniczny i/lub adapter/rozdzielacz Elementy na obudowie Gniazdo telefoniczne Port szeregowy Gniazdo zasilania Przełącznik...

  • Page 66: Wymagania Systemowe

    Jeśli w komputerze jest dostępny tylko 25-stykowy port szeregowy, musisz kupić kabel szeregowy DB25/DB25. Modemowy kabel szeregowy dostarczony z modemem 56K Serial Controller Faxmodem jest przeznac- zony do 9-stykowego portu w komputerze. 2. Do podłączenia portu szeregowego w modemie z portem szeregowym w...
  • Page 67 All manuals and user guides at all-guides.com Polski Uwaga: Należy używać tylko analogowej linii telefonicznej. Jeżeli podłączysz modem do linii cyfrowej, ulegnie on uszkodze- niu. Większość telefonów w biurach wykorzystuje linie cyfrowe. Jeśli nie wiesz, czy używana linia telefoniczna jest analogowa czy cyfrowa, skonsultuj się z dostawcą usług telefonicznych lub administracją...
  • Page 68 All manuals and user guides at all-guides.com Polski 5. Aby włączyć modem, naciśnij i zwolnij przycisk zasilania. Uwaga: Jeśli nie świeci się kontrolka zasilania, oznacza to, że modem nie jest włączony. Upewnij się, że do modemu jest dostarczane zasilanie z gniazdka elektrycznego. 6.
  • Page 69 All manuals and user guides at all-guides.com Polski Windows XP Instalacja modemu wymaga zalogowania się z uprawnieniami administratora. Po włączeniu komputera zostanie uruchomiony Kreator znajdowania nowego sprzętu. 1. Jeśli Kreator znajdowania nowego sprzętu wyświetli monit o wyszukanie sterowników w trybie online, wybierz opcję Nie, nie tym razem i zain- staluj sterownik rodzajowy, postępując zgodnie z wyświetlanymi instrukc- jami.
  • Page 70 7. Kliknij przycisk Z dysku. 8. Wpisz D:\ i kliknij przycisk OK. Oznaczenie D to litera dysku przyp- isanego do napędu CD-ROM. 9. Wybierz opcję U.S. Robotics 56K FAX EXT (non-PnP) i kliknij przy- cisk OK. 10. Kliknij przycisk Dalej.

  • Page 71: Rozwiązywanie Problemów

    All manuals and user guides at all-guides.com Polski Gratulacje! Procedura instalacyjna zosta³a zakoñczona pomyœlnie. Zarejestruj modem 56K Serial Controller Faxmodem na stronie www.usr.com/ productreg/ Instalacja oprogramowania dodatkowego Dla wygody użytkowników na płycie instalacyjnej USRobotics zostały umieszczone następujące programy dodatkowe, stanowiące uzupełnienie posiadanego modemu: USR MoH: obsługa funkcji wstrzymywania połączenia modemowego...
  • Page 72 All manuals and user guides at all-guides.com Polski 1. Sprawdź, czy wszystkie złącza i kable zasilające zostały prawidłowo podłączone do modemu i tylnej ściany komputera. 2. Sprawdź, czy modem jest włączony i czy świeci się dioda CD lub PWR. 3. Sprawdź, czy modem został podłączony do gniazda z tyłu komputera opisanego jako port szeregowy.
  • Page 73 All manuals and user guides at all-guides.com Polski 2. Kliknij dwukrotnie ikonę Opcje telefonu i modemu. Na karcie Mod- emy powinien być wyświetlony opis modemu. Jeśli tak nie jest, insta- lacja zakończyła się niepowodzeniem. Wykonaj instalację ponownie. 3. Na karcie Modemy sprawdź, czy został wybrany prawidłowy modem, i kliknij przycisk Właściwości.
  • Page 74 All manuals and user guides at all-guides.com Polski 1. Kliknij dwukrotnie nazwę połączenia telefonicznego i wybierz pozycję Właściwości. 1. Upewnij się, że został wybrany nowy modem. Windows 2000: 1. Kliknij przycisk Windows Start > Ustawienia > Połączenia sieciowe i telefoniczne. 2.

  • Page 75: Dodatkowe Informacje

    Ro związanie 4: Sprawdź, czy modem nawiązuje połączenie z serwerem obsługującym stand- ard V.90/V.92. Nie można połączyć dwóch modemów 56K z prędkością 56K. Dodatkowe informacje Informacje prawne oraz warunki gwarancji można znaleźć w podręc- zniku użytkownika zamieszczonym na instalacyjnej płycie CD-ROM firmy USRobotics.
  • Page 76 All manuals and user guides at all-guides.com Polski...

  • Page 77: Förpackningens Innehåll

    All manuals and user guides at all-guides.com Svenska Svenska Introduktion Förpackningens innehåll • 56K Serial Controller • Seriell modemkabel Faxmodem • Strömförsörjningsadapter • Installationsskiva • Telefonkabel och/eller adapter/linjedelare Fysiska funktioner Telefonport Seriell port Strömport Strömbrytare LED-lampor Lampa Namn Status Tillstånd...
  • Page 78 AUX, GAME, LPT eller PARALLEL. Om datorn endast har en 25-polig seriell port behöver du köpa en DB25/ DB25-seriell kabel. Den seriella modemkabel som bifogas 56K Serial Controller Faxmodem är avsedd att användas med en 9-polig seriell port på...
  • Page 79 All manuals and user guides at all-guides.com Svenska Varning: Använd enbart analoga telefonlinjer. Modemet kommer att skadas om du använder en digital telefonlinje. De flesta kontorstelefoner är anslutna till digitala linjer. Om du inte vet om din telefonlinje är analog eller digital så ska du kon- takta din teleoperatör eller din fastighetsavdelning.
  • Page 80 All manuals and user guides at all-guides.com Svenska 5. Tryck in och släpp strömbrytaren så slår du på modemet. Obs! Om strömindikatorn inte lyser är modemet kanske inte är påslaget. Se till att strömförsörjningen är ansluten mellan modemet och eluttaget. 6.
  • Page 81 (rekommenderas)) och klicka på Next (nästa). 3. Välj cd-enheten och klicka på Next (nästa). 4. Windows installerar U.S. Robotics 56K FAX EXT-drivrutin. 5. Klicka på Next (nästa) och klicka sedan på Finish (slutför) så slutförs instal- lationen.
  • Page 82 8. Skriv D:\ och klicka på OK, där D är enhetsbokstaven som tilldelats din cd- enhet. 9. Välj U.S. Robotics 56K FAX EXT (non-PnP) och klicka på OK. 10. Klicka på Next (nästa). 11. Slutför installationen genom att klicka på Finish (slutför). I dialogrutan med modemegenskaper visas den COM-port som har tilldelats modemet.
  • Page 83 All manuals and user guides at all-guides.com Svenska 2. Om USRobotics-installationsskivan inte startas automatiskt startar du den manuellt så här: Windows Vista: Klicka på Start > Computer (Dator). Dubbelklicka sedan på ikonen för cd-enheten. Windows XP: Klicka på Start > My Computer (Min dator). Dubbelk- licka sedan på...
  • Page 84 All manuals and user guides at all-guides.com Svenska Windows 95/98/Me: 1. Klicka på Start > Settings (Inställningar) > Control Panel (Kontroll- panelen). 2. Dubbelklicka på ikonen Modems (Modem). I fönstret Modems Proper- ties (Modemegenskaper) bör du se en beskrivning av modemet. Om så inte är fallet var inte installationen framgångsrik.
  • Page 85 All manuals and user guides at all-guides.com Svenska Lösning 2: Programvarans COM-portinställningar kan vara felaktiga. I inställningsdelen i programvaran ser du till att programvarans portinställningar är anpassade till modemet. Instruktioner om hur portinställningarna justeras i din programvara finns i dokumentationen till kommunikationsprogrammet. Lösning 3: Kontrollera att rätt modem används till din Windows-fjärranslutning.

  • Page 86: Additional Information

    Störningar på linjen eller dirigering av telefonsamtal till Internetleverantören kan ge upphov till lägre anslutningshastigheter. Försök ringa upp igen. Lösning 4: Kontroller att modemet är anslutet till en V.90/V.92-server. Två 56K-modem ansluter inte till varandra med hastigheten 56 kbit/s. Additional Information...
  • Page 87 All manuals and user guides at all-guides.com Svenska www.usr.com/support/.
  • Page 88 All manuals and user guides at all-guides.com Svenska...

  • Page 89: Комплект Поставки

    All manuals and user guides at all-guides.com Русский Установк а Русский Комплект поставки • 56K Serial Controller • Модемный кабель Faxmodem последовательного интерфейса • Адаптер питания • Установочный компакт-диск • Телефонный кабель и/или адаптер/разветвитель Элементы Порт Порт телефона последовательного интерфейса...

  • Page 90: Требования К Системе

    All manuals and user guides at all-guides.com Русский Требования к системе • Аналоговая телефонная линия • Windows® Vista, XP, 2000, NT 4.0, Me, 98 или 95 OSR2 • Дисковод CD-ROM • Наличие последовательного порта • Процессор с частотой 500 МГц или выше •...
  • Page 91 All manuals and user guides at all-guides.com Русский Внимание! Необходимо использовать только аналоговую телефонную линию. При подключении к цифровой телефонной линии модем выйдет из строя. В большинстве офисов телефоны подключены к цифровым линиям. Если неизвестно, какая линия используется (аналоговая или цифровая), обратитесь в телефонную службу или отдел, отвечающий...
  • Page 92 All manuals and user guides at all-guides.com Русский 5. Нажмите и отпустите кнопку питания для включения модема. Примечание если индикатор питания не загорается, возможно, модем не включен. Убедитесь, что кабель питания подключен одним концом к модему, а другим — к электрической розетке. 6.
  • Page 93 (Рекомендуется) и нажмите кнопку Next (Далее). 3. Выберите Устройство чтения компакт-дисков и нажмите кнопку Next (Далее). 4. Система Windows установит драйвер для U.S. Robotics 56K FAX EXT. 5. Нажмите кнопку Next (Далее), затем нажмите Finish (Готово), чтобы завершить установку. Windows NT 1.
  • Page 94 All manuals and user guides at all-guides.com Русский 13. Если появится окно Изменение параметров системы, нажмите кнопку Да, чтобы перезагрузить компьютер. Windows 95 OSR2 1. Когда мастер обновления драйверов обнаружит модем, вставьте установочный компакт-диск в дисковод и нажмите кнопку Next (Далее). 2.
  • Page 95 All manuals and user guides at all-guides.com Русский 1. Проверьте правильность подключения всех разъемов и кабелей питания к модему и задней панели компьютера. 2. Убедитесь, что модем включен и горит индикатор CD или PWR. 3. Убедитесь, что модем подключен к последовательному порту на задней панели...
  • Page 96 All manuals and user guides at all-guides.com Русский Windows NT: 1. В системе Windows щелкните Пуск > Настройка > Панель управления. 2. Дважды щелкните значок Модемы. На экране Свойства модема приводится описание модема. Если описание не отображается, установка выполнена с ошибками. Повторите...
  • Page 97 All manuals and user guides at all-guides.com Русский 1. В системе Windows нажмите Пуск > Панель управления > Сеть и подключения к Интернету > Центр управления сетями и общим доступом > Управление сетевыми подключениями. 2. Правой кнопкой мыши щелкните описание соединения удаленного...

  • Page 98: Дополнительные Сведения

    All manuals and user guides at all-guides.com Русский Модем производит такие звуки, как-будто он подключается к другому модему, однако соединение обрывается. Возможны неполадки на линии. Попытайтесь дозвониться еще раз. Модему не удается установить соединение с Интернетом на скорости 56 Kбит/с. Решение...

  • Page 99: Innhold I Pakken

    All manuals and user guides at all-guides.com Norsk Norsk Introduksjon Innhold i pakken • 56K Serial Controller • Kabel for seriellmodem Faxmodem • Strømadapter • Installerings-CD • Telefonledning og/eller adapter/splitter Fysiske funksjoner Telefonport Seriellport Strømport Strømbryter Lamper Lampe Navn Status...
  • Page 100 MODEM, RS-232, |O|O| eller SERIAL. Ikke bruk AUX, GAME, LPT eller PARALLEL-porten. Hvis datamaskinen kun har en 25-pinners seriellport, må du kjøpe en DB25/ DB25-seriellkabel. Seriellkabelen for modemet som følger med 56K Serial Controller Faxmodem, er ment brukt med en 9-pinners seriellport på datam- askinen.
  • Page 101 All manuals and user guides at all-guides.com Norsk Ad var sel: Bruk kun en analog telefonlinje. Modemet vil bli skadet hvis du prøver å koble det til en digital telefonlinje. De fleste kontortelefoner er nå koblet til digitale linjer. Hvis du ikke vet om telefonlinjen er analog eller digital, må...
  • Page 102 All manuals and user guides at all-guides.com Norsk 5. Trykk på og slipp strømknappen for å slå på modemet. Merk: Hvis strømlampen ikke tennes, kan det hende at modemet ikke er slått på. Kontroller at strømforsyningen er koblet til mellom modemet og strømuttaket.
  • Page 103 All manuals and user guides at all-guides.com Norsk 3. Hvis CDen ikke starter automatisk, klikker du på Windows Start > Min datamaskin og dobbeltklikker på CD-ROM-stasjonen. 4. Velg språk hvis du blir bedt om det, og godta deretter sluttbrukerlisensen. 5. Klikk på Install Modem (installer modem) og følg instruksjonene på skjer- men for å...
  • Page 104 8. Skriv inn D:\ og klikk på OK, hvor D er stasjonsbokstaven som er tilordnet CD-ROM-stasjonen. 9. Velg U.S. Robotics 56K FAX EXT (non-PnP), og klikk på OK. 10. Klikk på Next (neste). 11. Klikk på Finish (fullfør) for å fullføre installeringen. Når vinduet for modemets egenskaper vises, ser du COM-porten som er tilordnet modemet.
  • Page 105 All manuals and user guides at all-guides.com Norsk Windows 2000, Me, 98, NT eller 95 – På skrivebordet dobbeltklikker du på Min datamaskin, og deretter dobbeltklikker du på CD-stasjon- sikonet. 3. Velg Software (programvare) på installerings-CDen for USRobotics. 4. Velg programvaren du vil installere. 5.
  • Page 106 All manuals and user guides at all-guides.com Norsk 3. I kategorien Diagnose må du kontrollere at riktig modem er uthevet. Deretter klikker du på Mer informasjon. Hvis du ser en rekke med kom- mandoer og responser fra modemet, har installeringen vært vellykket. Hvis du ikke ser en rekke med kommandoer og responser, var installerin- gen mislykket.
  • Page 107 All manuals and user guides at all-guides.com Norsk Windows Vista: 1. Klikk på Windows Start > Kontrollpanel > Nettverk og Internett > Nettverks- og delingssenter > Administrer nettverkstilkoblinger. 2. Høyreklikk på beskrivelsen av den eksterne påloggingen, og velg Egen- skaper. 3.
  • Page 108 All manuals and user guides at all-guides.com Norsk Modemet mitt høres ut som om det kobler seg til et annet modem, men tilkoblingen mislykkes. Du kan ha en dårlig forbindelse. Prøv å ringe på nytt. Modemet oppnår ikke Internett-forbindelse med 56 kB. Lø...

  • Page 109: Fiziksel Özellikler

    All manuals and user guides at all-guides.com Türkçe Kurulum Türkçe Ambalaj İçeriğ • 56K Serial Controller • Seri modem kablosu Faxmodem • Güç adaptörü • Kurulum CD-ROM'u • Telefon kablosu ve/veya adaptör/ayırıcı Fiziksel Özellikler Telefon portu Seri port Güç portu Açma/kapama...

  • Page 110: Sistem Gereksinimleri

    AUX, GAME, LPT veya PARALLEL portlarını kullanmayın. Bilgisayarınızda sadece 25 pimli seri port bulunuyorsa, bir DB25/DB25 seri kablo satın almanız gerekecektir.56K Serial Controller Faxmodem; cihazıyla birlikte verilen seri modem kablosu bilgisayarınızdaki 9 pimli seri portla birlikte kullanılmak üzere üretilmiştir.
  • Page 111 All manuals and user guides at all-guides.com Türkçe 3. Modemin telefon girişini, duvarda bulunan analog telefon girişine bağlamak için birlikte verilen telefon kablosunu kullanın. 4. Modemin açma/kapama portunu elektrik prizine bağlamak için birlikte verilen adaptörü kullanın.. 5. Modemi açmak için açma/kapama düğmesine basın ve bırakın. Not: Güç...
  • Page 112 All manuals and user guides at all-guides.com Türkçe Üçüncü Adım: Sürücüleri kurun Windows Vista Bu modemi kurabilmek için yönetici olarak oturum açmış olmanız gerekmektedir. Bilgisayarınızı açtığınızda, Windows modemi otomatik olarak algılayacaktır. 1. USRobotics Kurulum CD-ROM'unu CD-ROM sürücünüze yerleştirin. 2. CD otomatik olarak başlamazsa, Windows Start > My Computer (Başlat > Bilgisayarım) seçeneklerini tıklatın ve CD-ROM sürücüsünü...
  • Page 113 7. Have Disk'i (Diski Var) tıklatın. 8. D:\ yazın ve OK (Tamam) düğmesini tıklatın; burada D harfi, CD-ROM sürücünüze atanmış sürücü harfidir. 9. U.S. Robotics 56K FAX EXT (non-PnP) seçeneğini seçin ve OK (Tamam) düğmesini tıklatın. 10. Next (İleri) düğmesini tıklatın.

  • Page 114: Sorun Giderme

    All manuals and user guides at all-guides.com Türkçe Windows 2000, Me veya 98, NT veya 95—Masaüstünde My Computer (Bilgisayarım) simgesini çift tıklatın, ardından CD sürücüsü simgesini çift tıklatın. 3. USRobotics Kurulum CD-ROM'unda, Software (Yazılım) seçeneğini seçin. 4. Kurmak istediğiniz yazılımı seçin. 5.
  • Page 115 All manuals and user guides at all-guides.com Türkçe 3. Modems (Modemler) sekmesinde, uygun modemin seçildiğinden emin olun ve Properties (Özellikler) düğmesini tıklatın. 4. Diagnostics (Diagnostik) sekmesinde Query Modem (Modemi Sorgula) düğmesini tıklatın. Bir dizi komut ve modemden gelen yanıtları görüyorsanız, kurulum başarılıdır.
  • Page 116 Modeminizin bağlı olduğu telefon hattının V.90/V.92 hızlarını destekleyip desteklemediği konusunda telefon şirketinize danışın. Çözüm 3: Hatta parazit ya da aramalarınızın İSS'nize yönlendirilmesi, bağlantı hızının yavaşlamasına neden oluyor olabilir. Aramayı tekrar yapın. Çözüm 4: Modeminizin V.90/V.92 sunucuya bağlı olduğundan emin olun. İki 56K modem birbirlerine 56K hızında bağlanamazlar.
  • Page 117 USRobotics Internet sitesinin Destek bölümüne gidin. Müşterilerin en yaygın karşılaştığı sorunların çoğu, 56K Serial Controller Faxmodem cihazınızın SSS ve Sorun Giderme Internet sayfalarında açıklanmıştır. Destek sayfalarında ayrıca en yeni bellenim ve belge güncellemeleri de yer almaktadır. 3. Bu kılavuzun son sayfasındaki Destek iletişim bilgilerine bakın.
  • Page 118 All manuals and user guides at all-guides.com Türkçe...
  • Page 119 All manuals and user guides at all-guides.com 56K Serial Controller Faxmodem...
  • Page 120 All manuals and user guides at all-guides.com State Condition ( Name ( 2000 Windows® Vista 95 OSR2...
  • Page 121 All manuals and user guides at all-guides.com MODEM SERIAL RS-232 PARALLEL GAME 56K Serial Controller Faxmodem...
  • Page 122 All manuals and user guides at all-guides.com...
  • Page 123 All manuals and user guides at all-guides.com power...

  • Page 124: Windows Vista

    All manuals and user guides at all-guides.com Windows Vista Windows USRobotics Windows Computer < Start CD-ROM autorun.exe CD-ROM End User USRobotics License Agreement Install Modem Windows Install USRobotics Windows Vista 2000...

  • Page 125: Windows Xp

    All manuals and user guides at all-guides.com Windows XP Found New Hardware Wizard Found New Hardware Wizard No, Not this time Found New Hardware Wizard USRobotics CD-ROM Windows My Computer < Start CD-ROM License Agreement End User Install Modem Windows Continue Anyway USRobotics Windows Vista...

  • Page 126: Windows Me

    All manuals and user guides at all-guides.com Windows Me New Hardware Wizard CD-ROM Automatic search for a better drive Recommended Next Finish Windows 2000 " " U.S. Robotics Faxmodem Installation Wizard U.S. Robotics Faxmodem Next Digital Signature Not Found Finish...

  • Page 127: Windows Nt

    All manuals and user guides at all-guides.com Windows 98SE Add New Hardware Wizard CD-ROM Search for the best driver for your device Recommended Next Next Windows Next U.S. Robotics 56K Faxmodem EXT Finish Windows NT CD-ROM USRobotics < < Windows Modems Next...
  • Page 128 All manuals and user guides at all-guides.com U.S. Robotics 56K Faxmodem EXT (PnP) Next Finish Close Windows Update Device Driver Wizard CD-ROM Finish K Serial Controller Faxmodem productreg...
  • Page 129 All manuals and user guides at all-guides.com CD-ROM USRobotics USR MoH ) " Modem On Hold " ) " Modem On Hold " Call Waiting Phonetool USRobotics USRobotics — < Windows Vista < — Windows XP...
  • Page 130 All manuals and user guides at all-guides.com 2000 Windows — My Computer Software USRobotics Install...
  • Page 131 All manuals and user guides at all-guides.com PWR LED GAME PARALLEL Windows Vista Windows < " . "...
  • Page 132 All manuals and user guides at all-guides.com :Windows Me/98/95 Windows < < " . " Modems Properties Diagnostics More Info...
  • Page 133 All manuals and user guides at all-guides.com Windows NT Windows < < " . " Modems Properties Windows XP/2000 Windows < <...
  • Page 134 All manuals and user guides at all-guides.com...
  • Page 135 All manuals and user guides at all-guides.com USRobotics USRobotics Windows " " Windows Vista Windows < < < <...
  • Page 136 All manuals and user guides at all-guides.com Windows XP Windows < Windows 2000 Windows < < Windows NT...
  • Page 137 All manuals and user guides at all-guides.com...
  • Page 138 All manuals and user guides at all-guides.com V.90/V.92 V.90/V.92 V.90/V.92 Additional Information For regulatory and warranty information, see the User Guide on the USRobotics Installation CD-ROM. For operation and configuration information, see the User Guide on the USRobotics Installation CD-ROM. For additional troubleshooting and technical support, see: 1.
  • Page 139 All manuals and user guides at all-guides.com Support / Assistance / Servizio assistenza / Asistencia técnica / Destek 1. USRobotics: www.usr.com/support/ Model Number Serial Number 5630G United States www.usr.com/emailsupport (888) 428-9450 Canada www.usr.com/emailsupport (888) 428-9450 Austria / Österreich / Ausztria www.usr.com/emailsupport/de 07110 900 116 Belgium / België...
