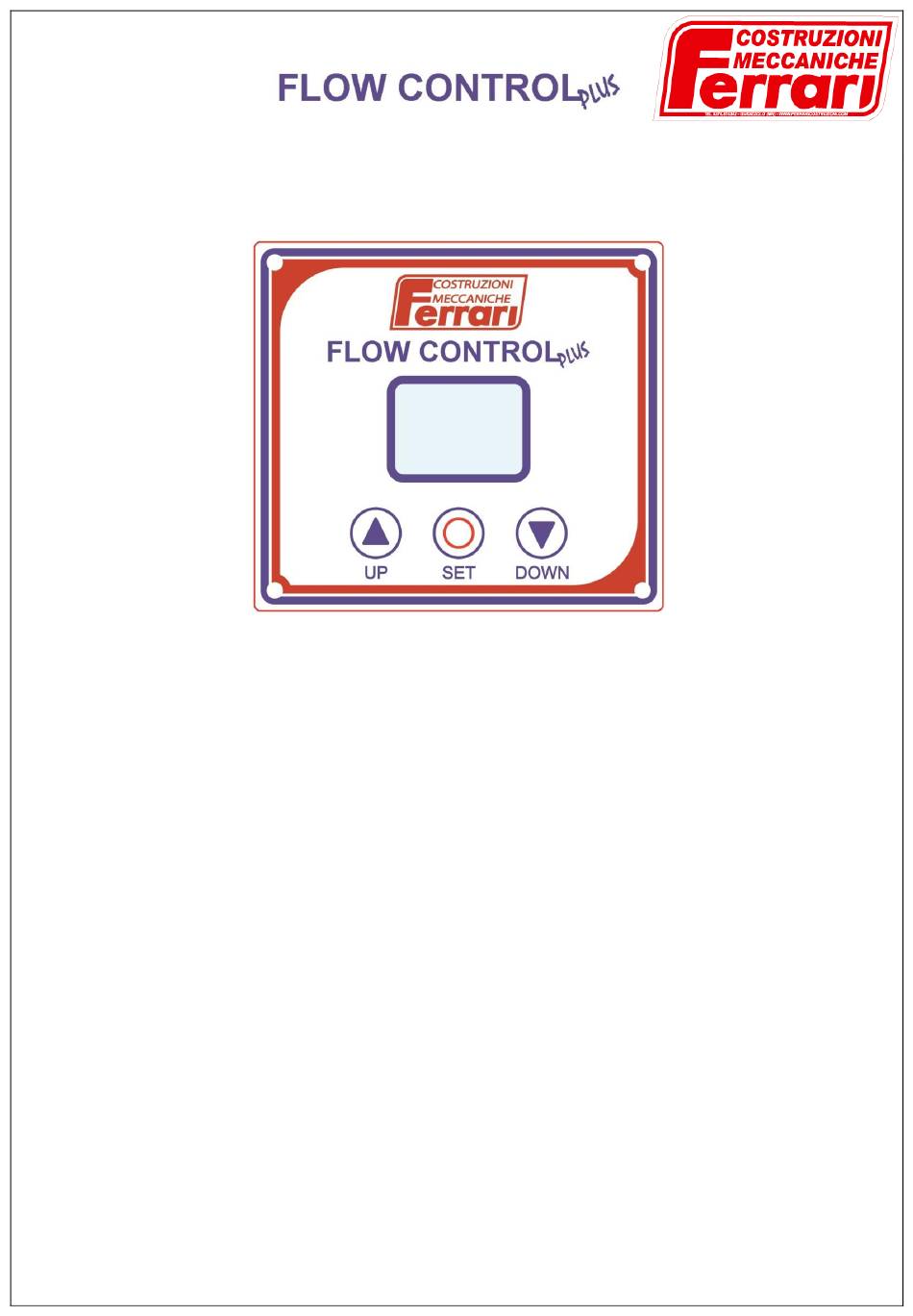

Manuel opérateur du
système
INTRODUCTION
Le système FlowControl Plus installé sur les repiqueuses Ferrari permet de gérer l'irrigation des
plants au moment du repiquage. Il permet de configurer certains paramètres comme le temps
d'ouverture des vannes, la disposition des plants et un décalage, c'est-à-dire combien de temps
avant le plant la vanne doit-elle s'ouvrir.
Le panneau opérateur doté d'un écran LCD permet de configurer le temps d'ouverture des vannes
dans un intervalle qui va de 1 à 99 centièmes de seconde et de configurer le mode de repiquage
(en ligne, en quinconce et plants décalés de 25 %).
Lors des tests de mise en service, il est possible de simuler l'avancement de la machine pour
vérifier le fonctionnement correct de l'appareil et visualiser, à l'écran LCD, l'état du capteur de
détection de plant.
1
Publicité
Table des Matières
Sommaire des Matières pour Ferrari FlowControl Plus
- Page 1 INTRODUCTION Le système FlowControl Plus installé sur les repiqueuses Ferrari permet de gérer l’irrigation des plants au moment du repiquage. Il permet de configurer certains paramètres comme le temps d’ouverture des vannes, la disposition des plants et un décalage, c’est-à-dire combien de temps avant le plant la vanne doit-elle s’ouvrir.
-
Page 2: Consultation Rapide
CONSULTATION RAPIDE MENU TRAVAIL - Modifier le temps d’ouverture des vannes : appuyer rapidement sur , lorsque l’inscription clignote, modifier avec et confirmer à nouveau avec MENU DE PROGRAMMATION À la page « Menu travail », appuyer pendant trois secondes sur Faire défiler les pages du Menu - Modifier un paramètre : appuyer sur , modifier avec... -
Page 3: Fonctionnement Et Logiciel
FONCTIONNEMENT ET LOGICIEL MENU TRAVAIL À l’allumage de la machine, l’écran LCD affiche le MENU TRAVAIL : - Réglage du temps d’ouverture des vannes En appuyant rapidement sur « SET », les inscriptions à l’écran commencent à clignoter. À ce stade, appuyer sur les touches «... - Page 4 Activation du mode simulation Sur le menu de travail, laisser la touche enfoncée pendant 3 secondes pour accéder au menu de programmation. À ce stade, il est possible de se déplacer entre les pages-écrans du menu avec . Après avoir trouvé la page-écran d’activation du mode de simulation en les touches , il est possible de l’activer ou de la désactiver.
- Page 5 Changement de contraste de l’écran Sur le menu de travail, laisser la touche enfoncée pendant au moins 3 secondes pour accéder au menu de programmation. À ce stade, il est possible de se déplacer entre les pages-écrans du menu avec les touches .
-
Page 6: Alarmes
Changement de décalage (“Offset”) Sur le menu de travail, laisser la touche enfoncée pendant 3 secondes pour accéder au menu de programmation. À ce stade, il est possible de se déplacer entre les pages-écrans du menu avec les touches . -
Page 7: Flow Chart (Flux D'exécution Du Programme)
FLOW CHART (FLUX D’EXÉCUTION DU PROGRAMME) À L’ALLUMAGE : MENU TRAVAIL pendant 3 secondes pendant 3 secondes MENU DE PROGRAMMATION... -
Page 8: Schéma Électrique De Branchement
SCHÉMA ÉLECTRIQUE DE BRANCHEMENT PARAMÈTRES DU MENU DE PROGRAMMATION Valves [single/double]... -
Page 9: Table Des Matières
INDEX : Introduction ------------------------------------------------------------------------------------------------------------ 1 Consultation rapide -------------------------------------------------------------------------------------------------- 2 Menu travail ------------------------------------------------------------------------------------------------------------ 3 Menu programmation ------------------------------------------------------------------------------------------------ 3 Alarmes ----------------------------------------------------------------------------------------------------------------- 6 Flow chart (flux d’exécution du programme) ------------------------------------------------------------------- 7 Schéma électrique de branchement ----------------------------------------------------------------------------- 8 Paramètres du menu de programmation----------------------------------------------------------------------8...
