Notice d'emploi

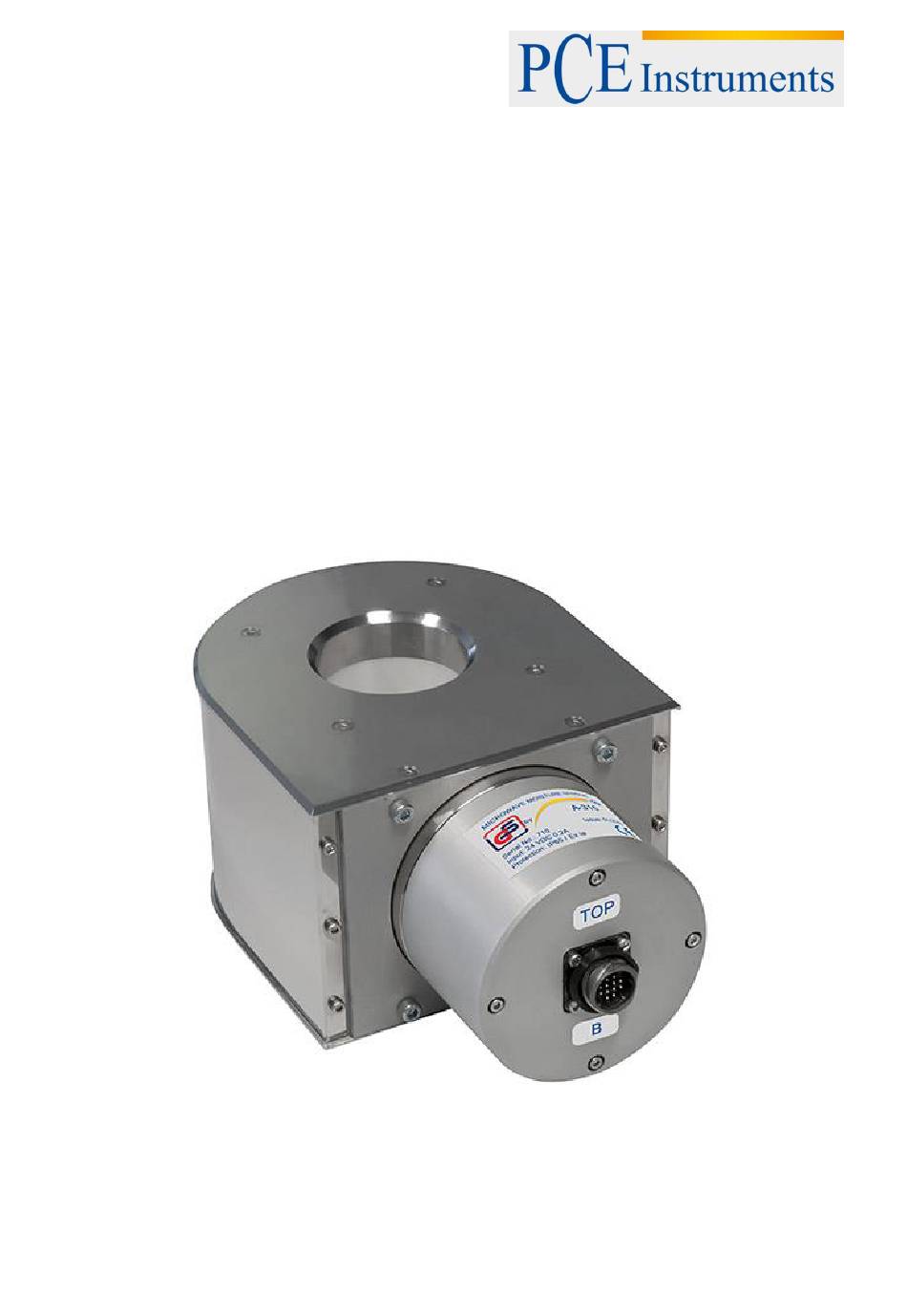

Capteur d'humidité et micro ondes

PCE-A-315

Version 1.0

Date de création 23.03.2016

Dernière modification 09.05.2016

Table des Matières

Sommaire des Matières pour PCE Instruments PCE-A-315

Page 1 PCE Instruments France EURL 23, Rue de Strasbourg 67250 SOULTZ-SOUS-FORETS France Tel: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr www.pce-instruments.com/french Notice d‘emploi Capteur d’humidité et micro ondes PCE-A-315 Version 1.0 Date de création 23.03.2016...
Page 2: Table Des Matières
- L’appareil ne doit être utilisé que dans les plages de température spécifiées. - La carcasse / l’appareil ne doivent être ouverts que par du personnel qualifié de PCE Instruments France EURL.
Page 3: Spécifications
NOTICE D‘EMPLOI Spécifications Spécifications du capteur Plage de vision de l’humidité des céréales dans 5 … 40 % un débit de masse continu Erreurs absolues maximales de la mesure de ±0,5 % (dans la plage de mesure de 5 à 18 %) l’humidité...
Page 4: Unité De Contrôle
NOTICE D‘EMPLOI Amplitude Fréquence Unité de contrôle Connexion L’unité de contrôle est conçue avec jusqu’à deux capteurs d’humidité. L’un des capteurs se nomme „capteur d’humidité A“ et le second capteur „capteur d’humidité B”. Le diagramme du circuit a l’aspect suivant: LCD tactile Câble secteur Signal de...
Page 5 NOTICE D‘EMPLOI L’unité de contrôle est livrée avec deux câbles de connexion du capteur qui mesure 3 m. Les capteurs peuvent donc se connecter directement et une mesure rapide est possible. Il faut à la fois vérifier le fonctionnement des capteurs et observer ainsi le montage correct comme indiqué dans cette notice d’emploi.
Page 6: Manipulation
NOTICE D‘EMPLOI Manipulation Sélection de l’élément à mesurer et détection de l’humidité Le fonctionnement avec deux capteurs d’humidité commence par la sélection de l’élément de mesure. Appuyez sur pour choisir parmi 15 types de céréales. La représentation suivante (ou similaire) est attribuée: Sélectionnez le type de céréale souhaité...
Page 7 NOTICE D‘EMPLOI Pour simuler le processus de mesure en ligne du capteur d’humidité et micro ondes, il existe un mode de ) qui sert à obtenir une valeur d’humidité moyenne. Cette valeur test spécial (touche moyenne est basée sur les résultats de mesure de plusieurs remplissages du capteur d’humidité et sert aussi à...
Page 8 NOTICE D‘EMPLOI Il est aussi important de connaître et vérifier l’humidité du céréale des matières premières (plus de 18% par céréale et légumineuse ainsi qu’environ 13% des semences oléagineuses) si la déviation de par l’humidité et la densité apparente n’est pas trop grande. Le nombre de mesures peut augmenter sur des produits tels que le maïs avec le mode à...
Page 9: Vue De Tendance
NOTICE D‘EMPLOI Vue de tendance Les capteurs peuvent montrer des tendances par rapport à la température et à l’humidité de l’objet à mesurer. Pour représenter les tendances des capteurs A et B, appuyez sur les touches . De même, pour montrer les tendances de la température, appuyez sur la touche .
Page 10: Corrections / Réglages
NOTICE D‘EMPLOI L’échelle de tendance d’humidité peut se modifier sur le tableau de contrôle. Pour modifier la valeur maximum, il faut modifier la valeur en haut à gauche. Le clavier numérique avec lequel il est possible de régler la valeur maximum souhaitée apparaît par tranches de 5%. , l’entrée est confirmée.
Page 11 NOTICE D‘EMPLOI La sélection du symbole „*“sur l’écran permet de saisir un PIN (mot de passe) avec le clavier. Saisissez le PIN „315“ avec le clavier et confirmez avec . L’écran suivant s’intercale. Il n’est possible d’effectuer une connexion qu’avec un des capteurs d’humidité. Si le système à deux capteurs fonctionne simultanément ou les deux capteurs sont désactivés, le message “Select one sensor”...
Page 12 NOTICE D‘EMPLOI Pour sélectionner le type de sortie, appuyez sur la fenêtre déterminée. Il est possible de sélectionner ici entre 4-20 mA et 0-24 mA. La sélection peut se confirmer en appuyant sur . Pour vérifier l’entrée correcte de sortie, appuyez sur la touche .
Page 13 NOTICE D‘EMPLOI La détermination de l’humidité avec l’appareil est indiquée avec deux algorithmes. L’algorithme informatique dépend de l’humidité des céréales et de la température. On utilise les chiffres “1” et “2”. Sur l’image suivante, le chiffre “1” apparaît dans le point du menu “Correction and averaging” avec la valeur “12,2”...
Page 14 La langue peut être sélectionnée à droite de l’écran. Il suffit donc d’activer la touche de la langue souhaitée. Attention! Le calibrage doit être effectué par le personnel qualifié de PCE Instruments France EURL.
Page 15 NOTICE D‘EMPLOI l’image suivante apparaît avec une humidité 0 et une LED verte ce Après avoir appuyé sur qui indique qu’une mesure peut être activée. La mesure s’effectue si l’utilisateur retourne au menu principal (en appuyant sur La sélection du capteur A ou B peut non seulement s’activer dans le menu de réglage ( ), mais aussi dans le menu...
Page 16: Date Et Heure
NOTICE D‘EMPLOI Si vous appuyez par exemple dans le menu principale sur ( ), sur les touches du capteur B, il s’éteindra. L’humidité et la température seront alors à 0. dans ce menu de visualisation, le capteur s’active. Si vous appuyez sur Date et heure Pour régler la date et l’heure, appuyez sur en bas à...
Page 17: Montage Des Capteurs D'humidité
De même, le capteur doit être plus proche de la partie inférieure que de la supérieure. Capteur de niveau de remplissage maximum Céréales Capteur d‘humidité PCE-A-315 Capteur de niveau de remplissage minimum Si vous remplissez un silo, la chambre de mesure du capteur d’humidité et micro ondes se remplit. Si vous remplissez de céréales en dessous du capteur d’humidité...
Page 18 Céréales Vis de décharge sans fin Capteur d‘humidité PCE-A-315 Moteur de commande Vis sans fin flexible Une portion de céréale de la bande transporteuse supérieure passe par un conduit d’un diamètre de 60 mm dans le canal de mesure du capteur d’humidité.
Page 19: Solution De Problèmes
NOTICE D‘EMPLOI Solution de problèmes 1. Dans l’unité de contrôle apparaît „Communication error“ Vérifiez l’intégrité du câble du capteur et des connecteurs. Il se peut que l’un des capteurs du câble soit endommagé. Pour vérifier cela il faut déconnecter un capteur d’humidité à l’aide de l’élément de contrôle. Si, par exemple, le capteur B est déconnecté...
Page 20 Le capteur doit être recalibré. 4. Si d’autres erreurs se produisent, contactez PCE Instruments France EURL. 5. Après avoir stoppé le processus de séchage, nous conseillons d’augmenter les capteurs d’humidité...
Page 21: Recyclage
Si vous avez besoin de plus d’information sur notre catalogue de produits ou sur nos produits de mesure, n’hésitez pas à contacter PCE Instruments. Pour toute question sur nos produits, contactez PCE Instruments France EURL. Postal: PCE Instruments France EURL...
Page 22 NOTICE D‘EMPLOI Sur ce lien vous aurez une vision de la technique de mesure: https://www.pce-instruments.com/french/instruments-de-mesure-kat_130035_1.htm Sur ce lien vous trouverez une liste de balances: https://www.pce-instruments.com/french/balances-et-bascules-kat_130037_1.htm Sur ce lien vous aurez une vision de la technique de régulation et contrôle: https://www.pce-instruments.com/french/r_gulation-et-contr_le-kat_153729_1.htm Sur ce lien vous aurez une vision de la technique de laboratoire: https://www.pce-instruments.com/french/laboratoire-kat_153730_1.htm ATTENTION: “Cet appareil ne possède pas de protection ATEX, il ne doit donc pas être utilisé...
