- Page 1 Traduit par Machines-3D Partenaire exclusif France EinScan SE/SP Manuel d'utilisation JANVIER 2021 SHINING 3D – EXScan S 3.0.0.1 - User Manual – August 2020...
-
Page 2: Table Des Matières
Remplissage des trous ........................... 38 8.3. Affûtage ................................39 8.4. Lissage ................................39 8.5. 8.6. Simplification ..............................40 Replacage de texture (remapping) ......................40 8.7. EXPORTATION DES DONNÉES NUMÉRISÉES ................42 SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 3 APERÇU DU MODÈLE .........................52 AUTRES ............................53 13.1. FAQ ................................. 53 Précautions de sécurité ..........................53 13.2. AIDE ET CONTACT ........................54 Soumettre un ticket ............................54 14.1. Nous contacter ............................... 55 14.2. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-

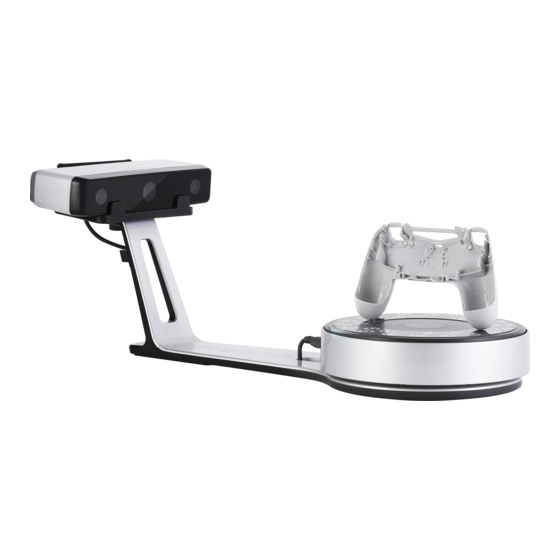

Page 4: Einscan Se/Sp
Asus ZenBook Flip, Core i7, Nvidia MX250 with 2Gb memory, solid state hard rive, 16gb ram Lenovo Y520 15IKBM i7-7700hq, 16GB, gtx1060 Acer Predator PH317 i7, GTX1060, 16G RAM MSI – GS63VR 7RF stealth pro RAM 32G Alien ALW15M-R2726R ASUS ROG STRIX SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 5: Installation Du Matériel
REMARQUE: ne faites tourner la carte d'étalonnage uniquement lors du calibrage. Etape 3-1. Installation de la plaque tournante et du scanner. Placez le plateau tournant sur le support du scanner. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 6 2) Branchez le cordon d'alimentation de la prise à l'arrière du scanner. Branchez le câble USB à l'arrière du scanner et au port USB de l'ordinateur. Puis branchez le câble USB à l'arrière du scanner au plateau tournant. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 7: Allumer/Éteindre Le Scanner
Maintenez l'interrupteur tactile enfoncé pendant environ une seconde pour allumer le scanner. Double-cliquez sur l'interrupteur tactile et restez une seconde appuyé à chaque fois pour éteindre le scanner. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 8: Configuration Du Logiciel
à jour votre logiciel vers la dernière version. Cliquez sur Yes/Oui pour installez la mise à jour Rappel de mise à jour SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 9: Activation De L'appareil
Activation locale Lors de l'installation du Discovery Pack, vous devez télécharger la licence du pack ou importer le fichier avec le suffixe .encode sur le disque USB. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 10: Interface Et Paramètres
Défiler vers le haut et vers le bas: zoom vers l'avant et vers l'arrière Naviguez entre les différents menus en cliquant sur le cercle. Choisissez différents modes de numérisation si Discovery Pack est connecté. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 11: Reconnexion De L'appareil
Cliquez sur le logo des paramètres en haut à droite pour ouvrir le menu déroulant. Menu déroulant Commentaires Si vous avez des questions ou des suggestions, veuillez partager avec nous en cliquant sur «Commentaires». Veuillez laisser votre email dans «Mon E-mail». SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 12 Sélectionnez la langue de l'interface, cliquez sur Appliquer pour valider le changement. (le redémarrage du logiciel n'est pas nécessaire) À propos Pour plus d'informations sur la version et l'assistance, envoyez un e-mail à einscan_support@shining3d.com SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 13: Communité Einscan Community
Cliquez sur le point d'interrogation dans la barre supérieure à droite et ouvrez le mode d'aide dans le menu déroulant. Menu déroulant Affichez l'outil d'aide lié à l'interface actuelle. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 14 2.5.6. Alertes Une alerte contextuelle informera l'utilisateur d'un problème de matériel ou de configuration. Vérifiez et redémarrez le logiciel. Si l'erreur persiste, veuillez contacter l'assistance par e-mail einscan_support@shining3d.com. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 15: Configuration Incorrecte
Dans Gérer les paramètres 3D> Paramètres du programme, ajoutez le logiciel EXScan S. Modifiez ensuite le processeur graphique préféré pour ce programme. Sélectionnez le processeur NVIDIA. Cliquez sur Appliquer pour enregistrer les paramètres. Plusieurs cartes graphiques détectées SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 16 Traduit par Machines-3D Partenaire exclusif France Modifier les préférences de la carte graphique pour l'EXScan S SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 17: Arborescence Du Logiciel
Traduit par Machines-3D Partenaire exclusif France 3. ARBORESCENCE DU LOGICIEL SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 18: Étalonnage
Calibration dans la barre de navigation pour entrer ultérieurement dans le processus de calibrage. S'il n'y a pas de données d'étalonnage, cliquez sur «quitter», le logiciel affichera «Aucune donnée d'étalonnage, veuillez calibrer». SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 19: Étalonnage De La Camera
En prenant soin de ne pas déplacer le support, retirez la carte d'étalonnage, faites-la pivoter de 90 ° dans le sens inverse des aiguilles d'une montre et replacez la carte sur le support comme illustré à l'étape 2. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 20 Vous verrez le résultat comme ci-dessous. L'étalonnage prendra plus de temps ou échouera si vous n'avez pas suivi correctement toutes les instructions. Une fois l'étalonnage réussi, cliquez sur «Suivant» pour passer à la balance des blancs comme l'indique le logiciel. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 21: Balance Des Blancs
Placez une feuille de papier blanc comme indiqué ci-dessous sur la plaque d'étalonnage et cliquez sur «test de la balance des blancs». Interface de l'étalonnage de la balance des blancs Pour garantir une bonne texture, le papier blanc doit être maintenu propre. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 22 Après la balance des blancs, vérifiez que la couleur de l'objet dans la vue de la caméra est la même que celle de l'objet réel. Sinon, réglez à nouveau la luminosité et recalibrez; Si oui, cliquez sur «Quitter» pour quitter l'interface d'étalonnage. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 23: Avant La Numérisation
Les structures en treillis avec de nombreux petits trous profonds. Lors de la numérisation, la forme de l'objet doit être conservée sans aucun changement (les corps humains doivent rester immobiles, par exemple). SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 24: Avant De Numériser
être vus. Objet avec marqueurs Avant de numériser des objets transparents, hautement réfléchissants ou noirs, vous devez pulvériser de la poudre blanche sur la surface. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 25: Numérisation
Cliquez sur le bouton de travail pour créer ou charger un nouveau travail Lorsqu'un projet est ouvert, cliquez sur le bouton de travail pour créer ou charger un nouveau travail. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 26: Distance De Travail
Pour numériser un objet avec une texture très contrastée, comme quelque chose de blanc et de noir, utilisez HDR. Chaque analyse prendra plus de temps à capturer. Activez HDR pour numériser des textures contrastées SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 27: Plaque Tournante
PAS plus précises. 6.2.3. Conditions d'alignement Sélection du mode d'alignement SE / SP avec le plateau tournant Sélectionnez une condition de mode d'alignement pour la numérisation du plateau tournant. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 28 Et les objets doivent avoir suffisamment de fonctionnalités pour que le logiciel les reconnaisse. Lors des étapes de «vérification», le logiciel calcule la position du plateau tournant SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 29: Numériser
Note: Cliquez avec le bouton droit sur l'aperçu de la caméra pour afficher la caméra droite dans la fenêtre. Vous verrez les pièces affichées dans la fenêtre de la caméra droite. Les parties visibles par les deux caméras seront capturées. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 30: Éditer Un Scan
Supprimer des données cliquez sur ce bouton pour supprimer les données actuelles. Modifiez ensuite la position du scanner ou de l'objet à numériser à nouveau. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 31: Les Groupes De Projets
7.3. Renommer un projet Faites un clic droit sur le projet dans l'arborescence pour le renommer. Le nouveau nom sera mis à jour dans le dossier de travail. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 32: Enlever/Supprimer
Si vous supprimez ou supprimez le projet actuel, le dernier projet se rechargera et deviendra le nouveau projet actuel. Note: La suppression affecte uniquement les données du travail. Si le projet est importé d'un autre travail, seule la copie créée est supprimée. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 33: Créer/Séparer Un Groupe
Les modifications n'affecteront pas le reste des données. Shift + clic gauche: sélectionnez des données sur la vue 3D et entrez dans le mode d'édition. l'édition ne s'applique qu'aux données visibles. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 34: Alignement
SHIFT + clic gauche de la souris pour sélectionner au moins 3 points correspondants non colinéaires dans les fenêtres d'aperçu 3D pour l'alignement manuel, comme illustré ci-dessous. Ctrl+Z: annuler le dernier point choisi. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 35 Cliquez sur Complete pour valider et quitter l'interface d'alignement Cliquez sur Reset pour annuler tous les alignements effectués dans cette session Cliquez sur Next pour valider l'alignement et continuer à utiliser l'interface d'alignement SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 36: Maillage
Si la texture est manquante, les données de maillage correspondantes seront en noir. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 37: Éditer Le Maillage
Sélectionnez Through pour sélectionner toutes les données couleurs Cliquez sur le bouton End pour retourner au menu de Post-traitement Cliquez sur Revoke, pour annuler et revenir au menu Post-traitement SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 38: Remplissage Des Trous
calcule la solution en considérant la position du point et la normale des 2 dernières rangées de triangles formant la frontière Effet de courbure, tangente et plat SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 39: Affûtage
L'exemple du lissage avant et après est présenté ci-dessous. Exécutez 2 fois, les données seront lissées deux fois. fenêtre de lissage SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 40: Simplification
Édition de maillage de simplification, le remplissage des trous sur les données numérisées de texture affectera le rendu de la texture. En faisant le remappage/replacage de texture, les informations de texture seront réappliquées sur le maillage. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 41 TLO nécessite plus de temps pour calculer TLO est utilisé uniquement avec la sortie OBJ TLO est le résultat le plus pratique pour l'édition manuelle de la texture SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 42: Export De Données
Faible stockage Maillage scan.3mf ◆ Compatible avec Microsoft ◆ paint3d Marqueurs scan.p3 Global Marker File ◆ in EXScan de position S software Mesure de la position du ◆ marqueur SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 43: Échelle Des Données
Par défaut, l'échelle est de 100% et sera exportée avec des millimètres pour référence. L'affichage de la valeur représente les dimensions de la plus petite boîte contenant les données orientées vers l'axe de référence. résultat Fenêtre d'échelle SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 44: Mensurations
Les entités créées s'affichent en gris, la fonction sélectionnée sont en rouge. Dans la liste des fonctionnalités, cliquez sur «delete button» pour supprimer (l'action de suppression ne peut pas être annulée). SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... - Page 45 + LMB pour désélectionner Le plan généré est la position avec le plus petit Best Fit écart par rapport à la zone sélectionnée Méthode recommandé pour la création de plan SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
- Page 46 À partir du repositionnement des données (décalage à 0,0,0) Modifier les rotations avant la transformation Changez la vue normale à un plan de référence pour changer l'angle correspondant SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
- Page 47 (coordonnée 0,0,0) Cliquez sur Align pour effectuer la transformation Données après mouvement 3-2-1 Cliquez sur Reset pour annuler Cliquez sur Apply pour confirmer la transformation. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
- Page 48 Cet outil calcule le volume contenu dans un maillage étanche. Il renvoie le volume en mm^3 et les coordonnées de la plus petite boîte, parallèle aux coordonnées globales, contenant toutes les données. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
- Page 49 Traduit par Machines-3D Partenaire exclusif France Volume menu Avant le calcul, assurez-vous que le fichier est étanche (pas de trous). Alerte de fichier non étanche SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
-
Page 50: Partager Des Données
50 Mo, tandis que le compte du plan Pro peut partager avec un maximum de 200 Mo. 2. Les données sont enregistrées au format .STL ne contient PAS de texture SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 51: Logiciels Tiers
Solid Edge est un outil de conception de SIEMENS PLM Software. En partenariat avec le logiciel SIEMENS PLM, les utilisateurs d'EinScan peuvent utiliser Solid Edge SHINING 3D Edition, qui comprend l'ingénierie inverse, la conception générative (modulaire en option) et la simulation (modulaire en option) avec des fonctions de CAO sur une seule plateforme. -
Page 52: Aperçu Du Modèle
Notes: Pour charger un fichier texturé OBJ, assurez-vous d'avoir les fichiers MTL et JPG avec le même nom et dans le même dossier que l'OBJ SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 53: Autres
L'appareil doit être réparé par des techniciens professionnels ou sous leurs instructions. Vous devez envoyer l'appareil dans des établissements qualifiés pour le recycler au lieu de le jeter dans les ordures ménagères lorsqu'il est mis au rebut. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 54: Aide Et Contact
Ou envoyez un e-mail directement à einscan_support@shining3d.com Connectez-vous avec votre compte. Cliquez sur "New support ticket" dans la barre d'onglets pour soumettre un ticket et vérifier l'état de votre ticket. SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021... -
Page 55: Nous Contacter
Tél : +33 (0)3 62 02 40 40 Email : info@machines-3d.com Site web : www.machines-3d.com Adresse : La Serre Numérique, 2 rue peclet 59300 Valenciennes France SHINING 3D – EXScan S 3.0.0.1 - Manuel d'utilisation – Janvier 2021...
