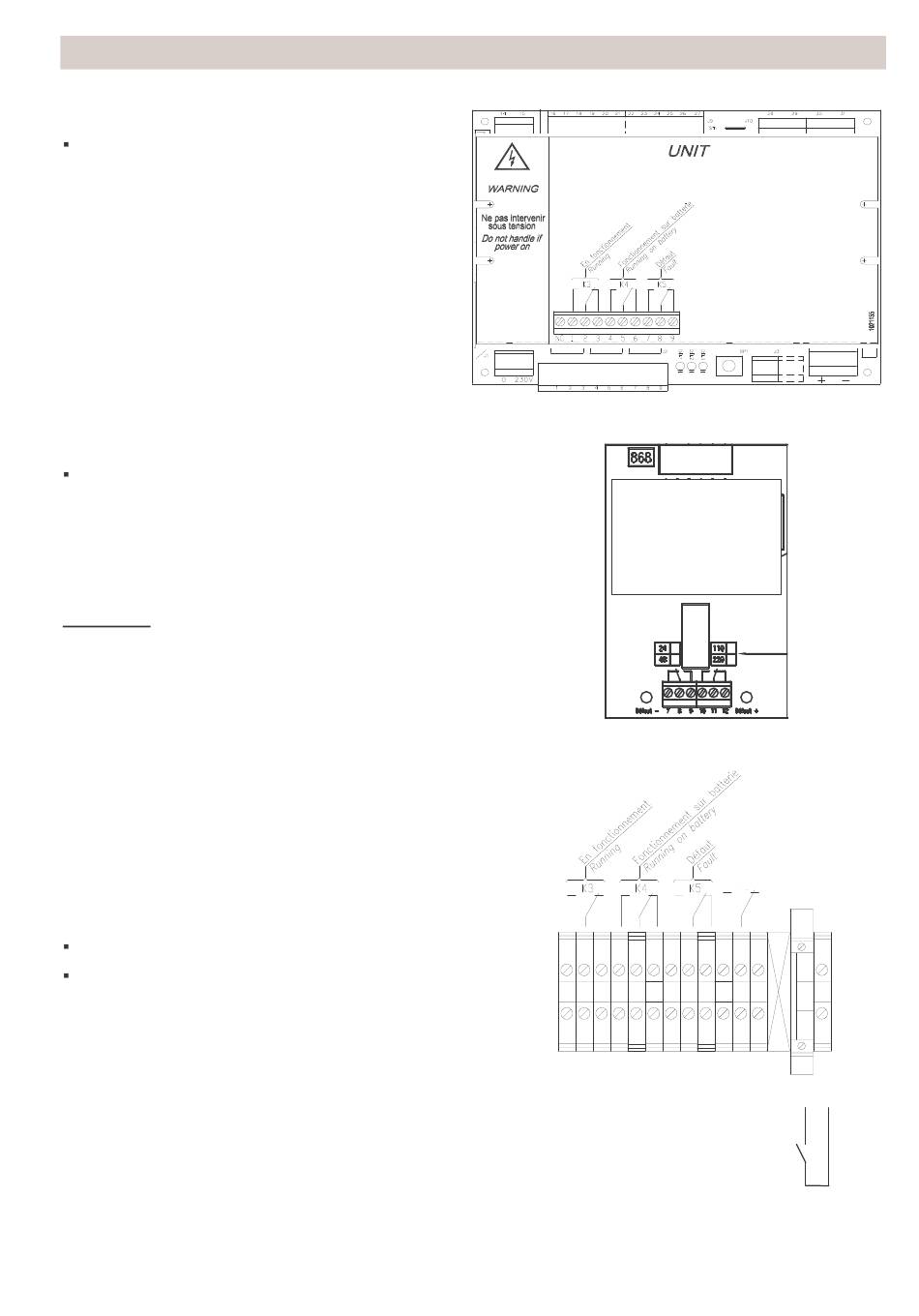

Raccordement des reports d'alarme :
Sur le bornier d'alarmes.
- En fonctionnement : bornes 1/2/3 (1-2
fermé)
Fonctionnement sur batterie : bornes
-
4/5/6 (4-5 fermé)
Défaut : bornes 7/8/9 (8-9 fermé)
-
Raccordement du report d'alarme du contrôleur
d'isolement* :
Sur le bornier d'alarmes.
- Défaut d'isolement : bornes 10/11/12 (10-11
fermé)
* en option sur les Sources Centrales 48Vcc, en
standard sur les Sources Centrales 110Vcc.
Remarques :
Ce contact permet un report spécifique du défaut
d'isolement conformement au Règlement de Sécurité.
Cette information est par ailleurs englobée dans le
contact défaut de la carte 946 ci-dessus.
Raccordement de l'option télécommande marche
/arrêt :
Enlever le strap entre les bornes 20 / 21.
Raccorder le contact de télécommande sur les
bornes 20 / 21 (contact 230Vca 5A – AC1).
FONCTION /
ATTENTION
nc 1 2 3 4 5 6 7 8 9
CONTROLEUR
D'ISOLEMENT 868*
1 2 3 4 5 6 7 8 9 10 11 12
Contact de télécommande
5 / 15
RACCORDEMENT
946
10 11 12
Bornier d'alarmes
Défaut
Isolement
868*
20 21
Fermé = marche
