RocketFish RF-WHD200 Guide D'installation Rapide

RF-WHD200 I Ensemble WirelessHD à 4 ports
Guide d'installation rapide
Contenu de l'emballage
• Émetteur WirelessHD de 60 GHz (1) • Télécommande (1)
• Récepteur WirelessHD de 60 GHz (1) • Support de montage mural (1) (pour utiliser avec le récepteur)
• Câbles HDMI (2) • Guide d'installation rapide
• Adaptateurs d'alimentation c.a. (2) • Pour toutes instructions détaillées, voir le guide de
l'utilisateur en ligne sur le site www.rocketfishproducts.com

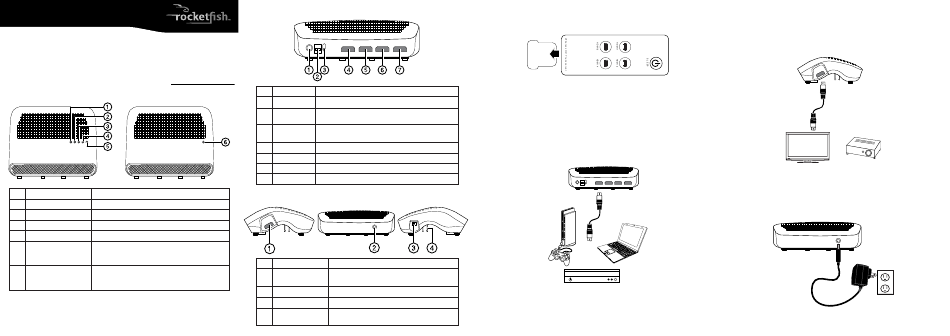

Caractéristiques
Face avant de l' é metteur/panneau supérieur Face avant du récepteur/panneau supérieur
N° Composant Description
1 HDMI 4 S'allume pour indiquer que cette entrée HDMI est sélectionnée.
2 HDMI 3 S'allume pour indiquer que cette entrée HDMI est sélectionnée.
3 HDMI 2 S'allume pour indiquer que cette entrée HDMI est sélectionnée.
4 HDMI 1 S'allume pour indiquer que cette entrée HDMI est sélectionnée.
5 Témoin d'alimentation et d' é tat Clignotant : l'alimentation est connectée et l' é metteur est en marche.
de la liaison (émetteur) En continu : l' é metteur et le récepteur sont reliés.
Éteint : l'appareil est éteint.
6 Témoin d'alimentation et d' é tat Clignotant : l'alimentation est connectée et le récepteur est en marche.
de la liaison (récepteur) En continue : l' é metteur et le récepteur sont reliés.
Éteint : l'appareil est éteint.
Panneau arrière de l' é metteur
N° Composant Description
1 Prise d'ENTRÉE c.c. Connecter l'adaptateur d'alimentation c.a. à cette prise.
2 Interrupteur
marche-arrêt Met l'appareil sous ou hors tension.
3 Commutateur de
sélection HDMI Permet de sélectionner le port HDMI.
4 Prise HDMI 1 Connecter un câble HDMI à cette prise et à une source de signal HDMI.
5 Prise HDMI 2 Connecter un câble HDMI à cette prise et à une source de signal HDMI.
6 Prise HDMI 3 Connecter un câble HDMI à cette prise et à une source de signal HDMI.
7 Prise HDMI 4 Connecter un câble HDMI à cette prise et à une source de signal HDMI.
Partie arrière du récepteur et panneaux latéraux
Côté droit Panneau arrière Côté gauche
N° Composant Description
1 Prise HDMI Connecter une extrémité d'un câble HDMI à cette prise et l'autre
extrémité au téléviseur ou à l' o rdinateur.
2 Prise d'ENTRÉE c.c. Connecter l'adaptateur d'alimentation c.a. à cette prise.
3 Interrupteur marche-arrêt Permet de mettre le récepteur en marche ou de l'arrêter.
4 Guides d'acheminement Insérer le câble HDMI dans ces guides pour une meilleure stabilité
du câble du positionnement du récepteur.
Télécommande
Remarque : Retirer le film de plastique de la télécommande avant de l'utiliser pour la première fois.
Connexion de l' é metteur et du récepteur
1 Connecter jusqu'à 4 composants source HDMI, tels qu'un lecteur Blu-ray/DVD, un décodeur de TV
câblée/satellite, un système de jeux vidéo, un ordinateur portatif, etc., aux prises d' e ntrée HDMI de
l' é metteur. Il est recommandé d'utiliser des câbles HDMI haute qualité de Rocketfish
longueur correspondante à la configuration utilisée (4 pi RF-G1160a, 8 pi RF-G1161a, 12 pi
RF-G1162a). Deux câbles HDMI de 4 pi de Rocketfish ont été inclus pour la commodité de
l'utilisateur. Des câbles HDMI supplémentaires de Rocketfish sont disponibles dans votre magasin
Best Buy ou Future Shop local.
Blu-ray/DVD
2 Connecter l' é metteur à une entrée HDMI disponible d'un composant d'affichage, tel qu'un TVHD ou
un projecteur HD. Si nécessaire, un support de montage mural a été inclus pour monter le module
récepteur sur le mur ou au plafond, proche du composant d'affichage. Si le câble HDMI de 4 pi de
Rocketfish fourni n' e st pas assez long pour l' e mplacement de montage souhaité, des câbles HDMI plus
long de Rocketfish (jusqu'à 24 pi) sont disponibles dans votre magasin Best Buy ou Future Shop local.
MC
de la
OU
3 Connecter les adaptateurs d'alimentation c.a. à l' é metteur et au récepteur.
4 Allumer le téléviseur ou le projecteur et commuter l' e ntrée sur l' e ntrée HDMI auquel le module
récepteur est connecté.
5 Allumer le ou les composants source souhaités (ne pas oublier de commuter la sortie HDMI si
nécessaire, consulter la documentation fournie par le fabricant du composant pour réaliser ceci).
(suite au verso)
