- Page 1 CARTE CHARGEUR DE BATTERIES SCHEDA CARICABATTERIE POUR ARMOIRES DE COMMANDE ZL180 ET ZLJ24 PER QUADRO COMANDO ZL180 MANUEL D’INSTALLATION LB180 Français...
-
Page 2: Légende Des Symboles
4 Description Carte pour le fonctionnement de secours des motoréducteurs en 24 V DC et la charge des batteries. Le produit a été conçu et fabriqué par CAME CANCELLI AUTOMATICI S.p.A. Il est garanti 24 mois, sauf en cas d’altérations. -
Page 3: Composants Principaux Carte Lb180

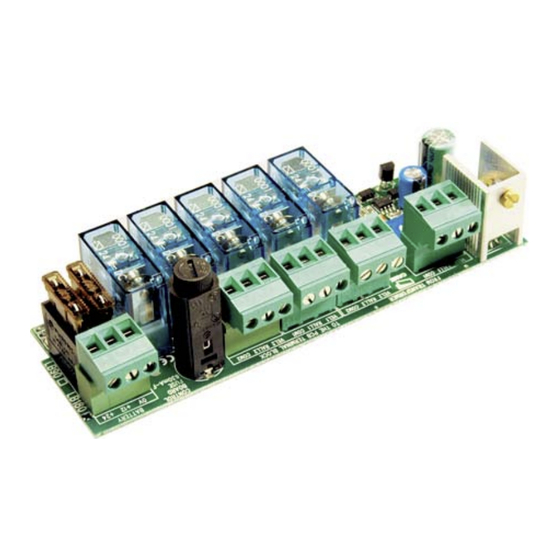

4.3 Composants principaux carte LB180 1) Fusible carte 630 mA 2) Branchement pour fusible batteries à introduire, voir détail ci-dessous 3) Branchement pour fusible batteries à introduire, voir détail ci-dessous 4) Led jaune : fonctionnement avec batteries 5) Led rouge : batteries déchargées 6) Led vert : présence de tension linéaire fusibles 2-3 7.5 A ->... -
Page 4: Montage Et Connexion Électrique À L'armoire Zl180
5.3 Montage et connexion électrique à l’armoire ZL180 - Prélevez le couvercle du boitier. - Fixez la carte LB180 sur la carte base dans les trous préparés pour le fixage en utilisant les rondelles d’épaisseur et les vis appropriées. Vis UNI7687 M3x6... - Page 5 - Enlevez les borniers VEL-RAL-COM du transformateur de la carte base et introduisez-les sur les branchements libres (VEL-RAL-COM du transformateur) de la carte LB180. 26V 17V 0V 26V 17V 0V VEL RAL CO VEL RAL CO 26V 17V 0V 26V 17V 0V LB180 - Raccordez les borniers VEL-RALL-COM de la carte LB180 sur les branchements libres de la carte base.
- Page 6 - Introduisez les batteries de 12 V-1,2 Ah (non fournies) dans le boitîer, fixez-les avec l’étrier et les vis autotaradeuses. Note : Pour augmenter le nombre de manœuvres assistées, il faut installer des batteries de 7 Ah sur un boîtier extérieur (voir page suivante). Vis UNI6954 ø3,9x32...
- Page 7 5.4 Montage et raccordement serrure sur ZL 180 et LB 180 ZL 180 permet de raccorder une serrure électrique en deux modalités alternatives. - Raccordez les cartes électriques avec le câble muni de bornier de la carte LB 180 sur le branchement du bornier laissé...
- Page 8 ZL180 AVEC - Branchez la carte LB180 aux batteries comme sur le dessin. noir rouge rouge N°2 N°1 12 V-1,2Ah 12 V-1,2Ah ZL180 VEL RAL CO VEL RAL CO 0V 12V 24V LB180 Avant d’alimenter l’équipement, fixez le couvercle de protection.
- Page 9 ZLJ24 AVEC - Montez 2 batteries de 12V-7Ah (non fournies) dans un boîtier supplémentaire approprié (non fourni art. 119RIR156). N.B. La fi xation des noir batteries dans le boîtier et le câble de raccordement doivent être ajustés par l’installateur selon les rouge exigences.
-
Page 10: Démolition Et Élimination
6 Démolition et élimination Nos produits sont constitués de différents types de matériaux. La plupart d’entre eux (alumi- nium, plastique, fer, câbles électriques) sont assimilables aux déchets solides urbains. Ils peuvent donc être recyclés en les triant et en les apportant dans un des centres spécialisés pour le ramas- sage des déchets. - Page 11 Martiri della Libertà, 15 31030 Dosson di Casier - Treviso - ITALY tel (+39) 0422 4940 - fax (+39) 0422 4941 internet: www.came.it - e-mail: info@came.it AVIS IMPORTANT ! Il est interdit de mettre en service le/les produit/s, Déclare sous sa responsabilité, que les produits suivants pour objet de cette déclaration, avant de les incorporer...
