Applications principales
• Temporisateur
• Retardateur
GENERALITES

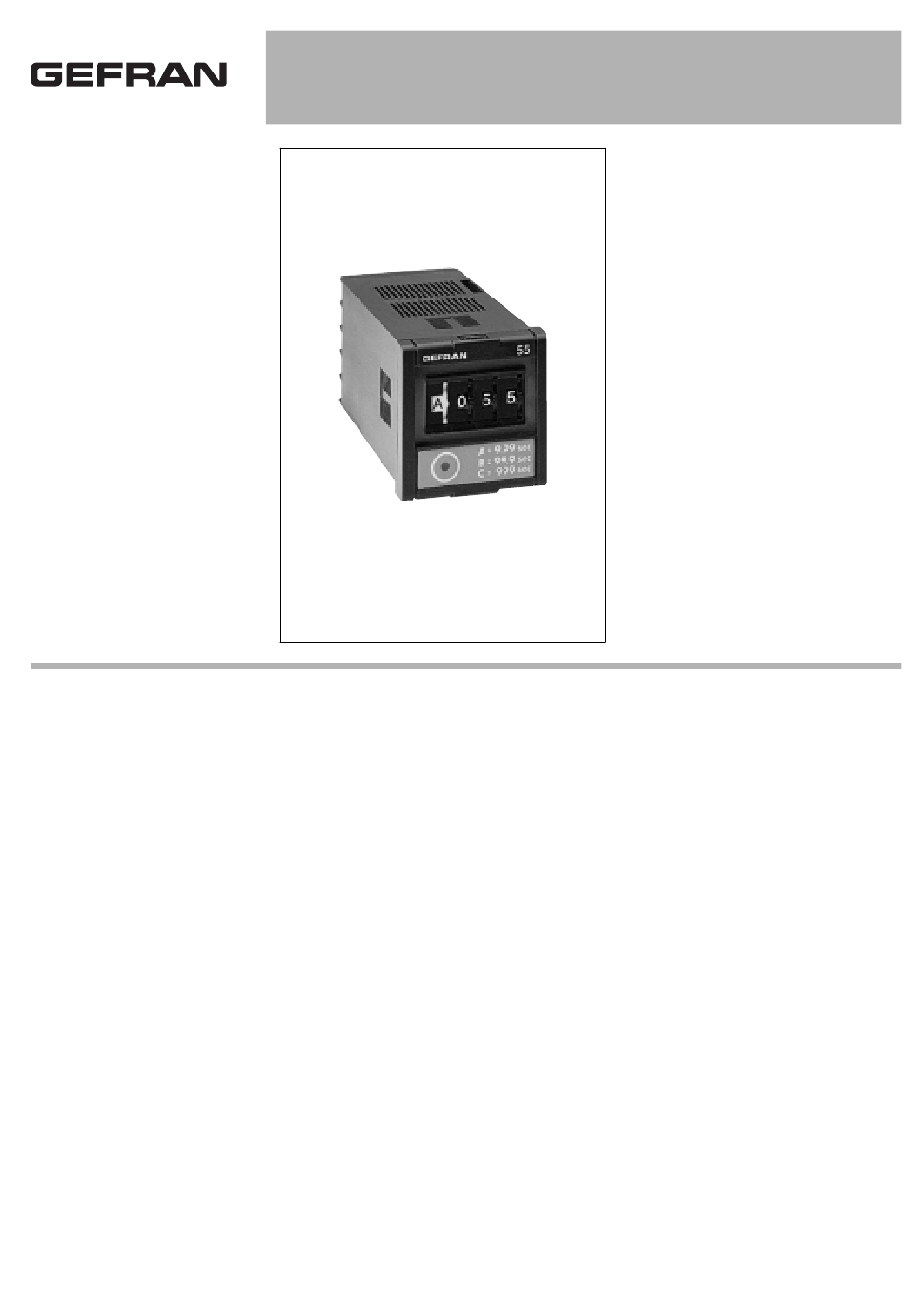

Le type 55 est un temporisateur avec
base de temps interne.
La sélection d'échelle est réalisée grâce
à la roue codeuse jaune à trois positions:
A (9.99 sec),
B (99.9 sec),
C (999 sec).
Le réglage de la durée de temporisation
s'effectue au moyen des trois roues
codeuses décimales.
55
TEMPORISATEUR MULTIGAMMES A REGLAGE DIGITAL
CARACTERISTIQUES TECHNIQUES
S
ORTIES
Relais
5A, 250Vac cosϕ=1 (3,5A à cosϕ = 0,4)
A
LIMENTATION
- 24/48Vac ±10%, 50/60Hz, 6VA max.
- 110/220, 120/240Vac ±10%
- 24Vdc ±10%
50/60Hz, 3VA max.
C
'
ONDITIONS D
ENVIRONNEMENT
Température de travail: 0...50°C
Température de stockage: -20...70°C
Humidité relative: 20...85% sans con-
densation
F
UNCTIONNALITES
Début de temporisation à la mise sous
tension de l'appareil. Répétabilité ±1% de
l'echelle sélectionnée aux conditions
nominales (20°C et tension d'alimentation
nominale).
Précision ±1% de la pleine échelle.
Temps de restauration, 200ms
M
ASSE
300 g
Caractéristiques principales
• Trois gammes de temps
• Deux sorties par relais
• Réglage digital
