OS32C
Connexion

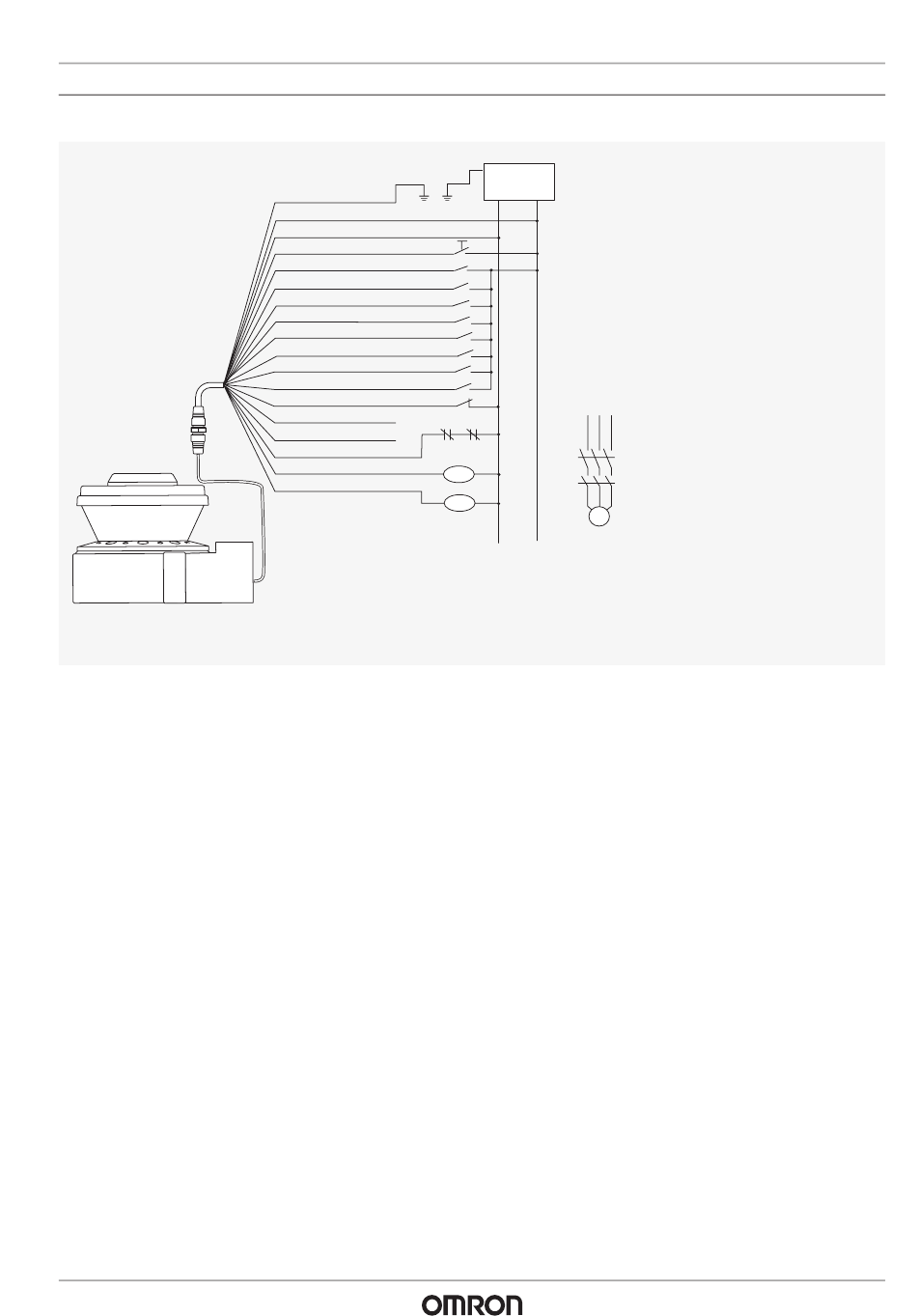

Connexion de base avec une seule unité OS32C
Catégorie 3, niveau de performance d (ISO13849-1)
Configuration de l'OS32C
- Surveillance de périphérique externe activée
- Verrouillage démarrage/redémarrage
Terre fonctionnelle (vert)
24 Vc.c. (blanc)
0 Vc.c. (brun)
Entrée de veille (violet)
Sélection de zone 1 (orange/blanc)
*4
*4
Sélection de zone 2 (orange/noir)
*4
Sélection de zone 3 (gris)
*4
Sélection de zone 4 (rose)
*4
Sélection de zone 5 (blanc/noir)
*4
Sélection de zone 6 (bleu)
Sélection de zone 7 (orange)
*4
Sélection de zone 8 (bleu/blanc)
*4
*3
Démarrage (noir)
Sortie auxiliaire (Bleu)
ED1
*2
Sortie avertissement (rouge/noir)
EDM (brun/blanc)
Sortie de sécurité B (jaune)
ED1
*1
Sortie de sécurité A (rouge)
ED2
*1
*1. Les appareils externes (ED1, ED2) sont des relais à guidage forcé. (G7Z, G7SA, G7S, etc)
*2. Si la surveillance de périphérique externe n'est pas utilisée, raccordez les fils brun / blanc à 0 V, puis
désactivez la surveillance de périphérique externe avec le logiciel de configuration.
*3. Utilisez un contact NC pour une entrée de démarrage.
*4. Pour le réglage d'interrupteur de sélection de zone, reportez-vous au Manuel de l'utilisateur OS32C Series.
Remarque : Cet exemple de câblage correspond à la catégorie 3.
E1
PE
0 V
+24 V
S3
S2
S2
S2
S2
S2
S2
S2
S2
S1
ED2
ED1
ED2
M1
Capteurs de sécurité
S1 : Entrée de démarrage
S2 : Sélecteur de zone
S3 : Commutateur de veille
ED1, ED2 : Relais à guidage forcé
M1 : Moteur triphasé
E1 : Alimentation 24 Vc.c.
