Afficheur d'ambiance
Description
L'afficheur d'ambiance RV-WMB est conçu pour être monté sur un boîtier
électrique arrière standard. Il comprend des capteurs de température et
d'humidité.
Il possède un écran LCD couleur tactile haute définition rétroéclairé
avec forçage de l'occupation, réglage du point de consigne et contrôle
de la vitesse du ventilateur.
Il est conçu pour fonctionner avec les contrôleurs IQ4 et IQeco de Trend.
Il se connecte au contrôleur à l'aide d'un Wallbus à deux fils indépendant
de la polarité qui gère à la fois les signaux de données et l'alimentation.

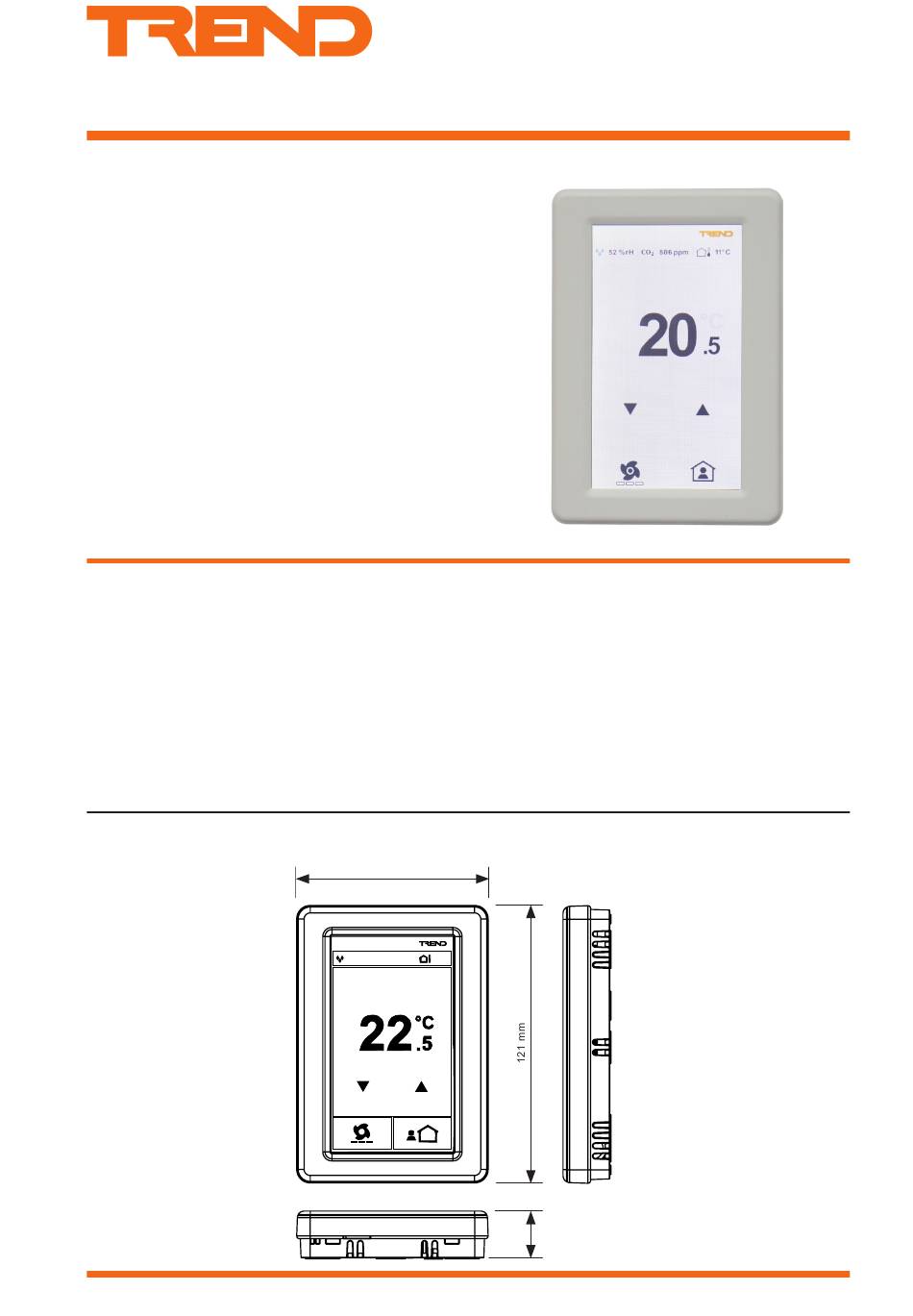

Diagramme physique
Fiche technique TA201354FRA pour le RV-WMB Version 2, 25-�o�t-201�� ���pplique � �1�5�0�
Afficheur d'ambiance Wallbus
Caractéristiques
▪ Connexion unique alimentation/signaux de données sur le contrôleur
qui réduit le câblage
▪ Mesure de température et d'humidité
▪ Point de rosée calculé en sortie
▪ Fonctionnement en °C ou °F
▪ Orientation en portait ou paysage
▪ Afficheur LCD tactile couleur haute définition rétroéclairé
▪ Commande du point de consigne, de la vitesse du ventilateur et du
forçage de l'occupation
▪ Affichage de la concentration en CO
extérieur depuis le contrôleur
▪ Bouton de fonction en option (éclairage, stores, etc.)
▪ Sauvegarde/Transfert des paramètres de configuration à l'aide d'une
carte micro-SD
84 mm
19 C
°
43 %RH
CO2 732 ppm
25-�o�t-201�� ���pplique � �1�5�0�
� ���pplique � �1�5�0�
Fiche technique
RV-WMB
et de la température de l'air
2
21 mm
1
