Sommaire des Matières pour SWI-TEC 7147

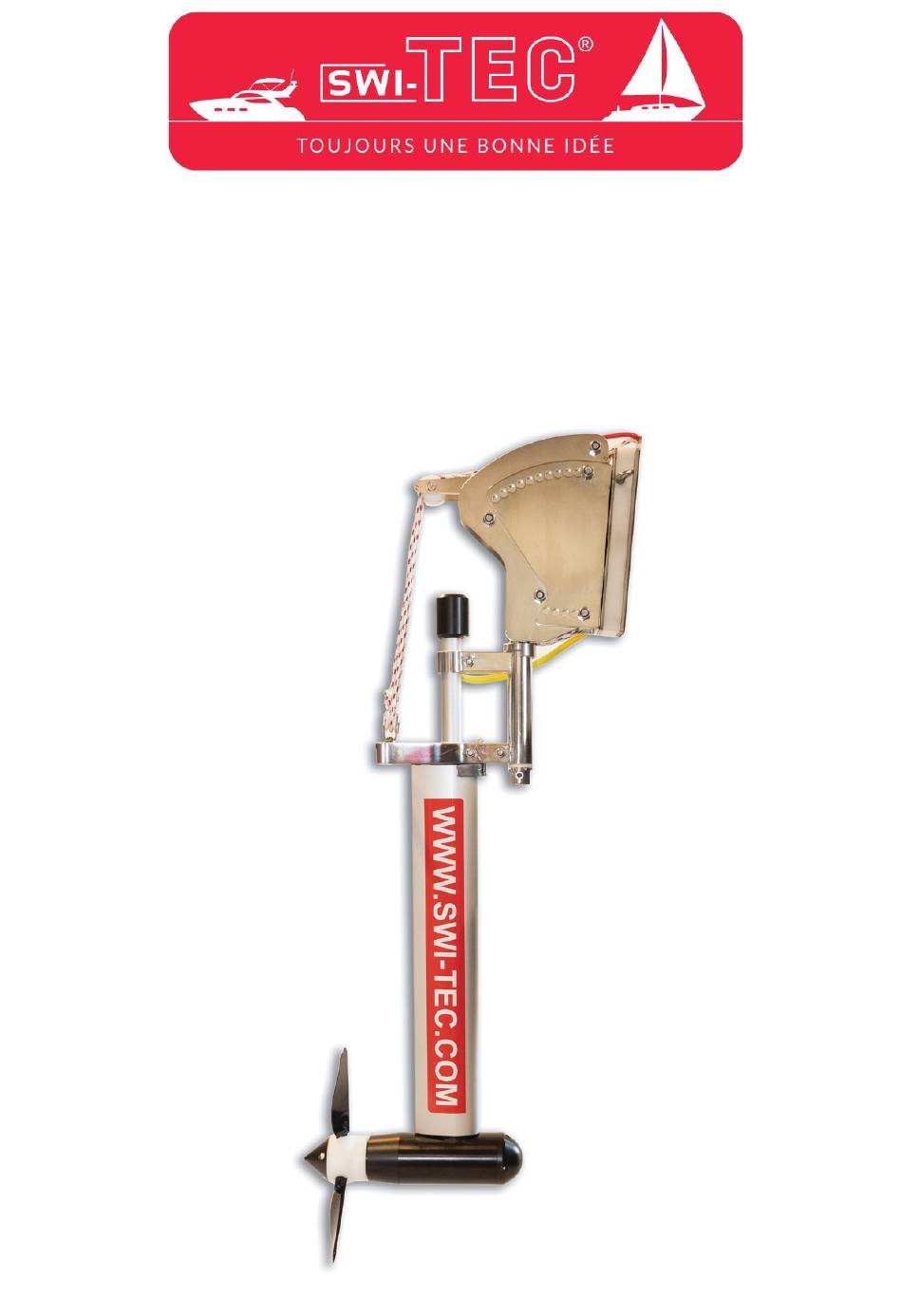

- Page 1 MANUEL COMPLET D’INSTALLATION Hydro Charger...
-
Page 2: Table Des Matières
SOMMAIRE A. MANUEL DE L’UTILISATEUR Contenu Outils / Matériel Fixation au tableau arrière Montage de « l’HYDRO CHARGER » Montage du Contrôleur de Charge Programmation du Contrôleur de Charge Résolution de problèmes Sécurité Entretien Spécifications techniques 11. Garantie 12. Dimensions Hydro Charger et support Installation support de tableau et hélice B. -
Page 3: Manuel De L'utilisateur
1. MANUEL DE L’UTILISATEUR 1. Contenu Art. No 7147/7148/7137/7138 Hydro Chargeur 12/24V complet, prémonté Partie génératrice Support inclinable inox avec 3 bouts Câble à 3 pôles de 4m, fils étamés de 2,5 mm2 Hélice avec les pâles ajustées (en fonction de la vitesse de votre bateau) 2 rondelles et écrou de sécurité... - Page 4 Au niveau inférieur, l’inclinaison du tableau arrière peut être réglée afin que « L’HYDRO CHARGER » puisse fonctionner dans l’ e au en position verticale. Le centre de l’hélice doit se trouver au minimum à 30 cm sous l’ e au.
-
Page 5: Montage Du Contrôleur De Charge
5. Montage du contrôleur de charge • Le contrôleur de charge est installé au moyen de quatre vis dans un compartiment sec et proche des batteries afin que l’on puisse bien voir les lampes LED. Les câbles de la batterie doivent être les plus courts possible. •... -
Page 6: Sécurité
Si le générateur ne produit pas assez de puissance : • Vitesse insuffisante • Hélice sale • Mauvais emplacement ou générateur pas suffisamment immergé dans l’ e au • La section du câble ne convient pas à la taille de l’installation •... -
Page 7: Caractéristiques Techniques
Lors d’un stockage horizontal l’huile pourrait couler par la sortie de câble. 10. Caractéristiques techniques Art. No. 7147/7148 Générateur avec Contrôleur et support de fixation Composant du générateur : Système d’ e ntraînement par engrenage avec axe, hélice et contrôleur chargeur programmable avec affichage digital et câble à... -
Page 8: Garantie
Art. No. 7149 : Support pivotant pour fixation au tableau arrière (nouveau à partir de 2019) 11. Garantie SWI-TEC, Neveta Nautica S.L., garantit cet appareil durant 24 mois, à compter de la date de l’achat chez SWI- TEC. Cette garantie couvre tout vices matériels et de fabrication empêchant le parfait fonctionnement de «... -
Page 9: Installation Du Support Inclinable
2. INSTALLATION SUPPORT INCLINABLE Montage • Fixation au tableau arrière avec la contre- plaque et les vis fournies. (Notice de montage ci-joint) • Attention, « l’Hydro Chargeur » doit être immergé de 30 à 70 cm sous l’eau. Le support doit toujours être décalé... - Page 10 2. Descente de « l’Hydro Chargeur » : en tirant manuellement vers l’arrière et en guidant doucement avec les cordes de levage (1) et d’abaissement. 3. Positionnez lentement « l’Hydro Chargeur » vers le bas (pas de chute) à l’aide de la corde de levage (1) 4.
- Page 11 6. Tirez rapidement et fermement la corde de tirant (2) pour bloquer « l’Hydro Chargeur » en position de marche. Tous les cordes sont main- tenant relâchées et sans tension. Levage 7. Débloquez pour remonter : tirez fermement et rapidement la corde rouge (3). En même temps, tirez la corde de levage (1) pour débloquer.
- Page 12 10. La corde de tirant (2) toujours être desserrée pour un levage plus facile avec la corde de levage (1). 11. Une fois arrivé en haut, placez manuellement dans la meilleure position et fixez avec une boute, ou détachez et rangez « l’Hydro Chargeur » dans le bateau.
-
Page 13: Manuel Du Regulateur
1. MANUEL DU REGULATEUR Lire attentivement avant usage pour assurer un bon fonctionnement IMPORTANT : NE JAMAIS UTILISER LE CHARGEUR AVEC DE MUAVAIS RACCRODMENTS AUX BATTERIES !!! CELA POURRAIT DÉTRUIRE LE RÉGULATEUR !!! -
Page 14: Sécurité
BMS (Battery Management System) via le câble d’alimentation jaune, entre le générateur et le régulateur. Cette installation doit préalablement être validée par le fabricant de la batterie en question. Swi-Tec n’engage pas sa responsabilité pour cette installation. B. CARACTERISTIQUES Le contrôleur de charge est un contrôleur intelligent contrôlé... - Page 15 • Protection de la batterie contre les inversions de polarité. • Alarme supplémentaire lorsque la batterie est complètement chargée • Alarme pour actionner l’interrupteur en roue libre quand la tension de sortie du générateur est trop élevée. • Interrupteur pour actionner le roue libre (rouge) •...
-
Page 16: Les Étapes Importantes
Les étapes importantes : Côté droit du Contrôleur : connexion de batterie Connecter directement les batteries avec un fusible, pour que le contrôleur de charge puisse détecter la tension 12V ou 24V de façon automatique. La distance des câbles du régulateur au générateur, ainsi que les câbles du parc de batteries au régulateur doivent être les plus courts possible. -
Page 17: Contrôle Du Chargeur Sur Le Panneau Frontal : "Roue Libre" Bouton Rouge
Contrôle du chargeur sur le panneau frontal : „Roue libre“ bouton rouge Cet interrupteur permet d’actionner la roue libre, cela signifie que les hélices tournent librement sans aucune production d’énergie. La commutation s’effectuera manuellement, au démarrage de l’alarme, indiquant que la tension désirée a été atteinte. - Page 18 D. SCHEMA RACCORDMENT PANNEAUX SOLAIRES DC LOAD (12V) CONVERTISSEUR AC LOAD (220V) GENERATEUR EN TRIPHASE PARC DE BATTERIES (min 200 Ah)
-
Page 19: Mode De Fonctionnement
E. MODE DE FONCTIONNEMENT Appuyer sur : „Menu“ ou „OK“ pour retourner au menu. Appuyer sur : „Reset“ retour au VWG2014 Poussez „menu“ 5 sec réinitialisation des réglages d‘usine (wenn Bremse ein) - Page 20 Batterie voltage VWG2014 12V B Voltage batterie pour le 12V (B= interrupteur du frein commuté) Voltage VWG2014 24V B batterie pour le 24V (B = interrupteur du frein commuté) V : voltage de la batterie A : sortie de courant du contrôleur de charge à la batterie. U xx,xxV I x,xx A Total voltage (V) et total courant (A) de l‘hydro chargeur + des panneaux solaires Eteindre charge en V (maximum voltage désiré...
-
Page 21: Les 3 Prochaines Informations Sont Seulement Pour La Gestion Des Panneaux Solaires
Consommation de l‘ appareil branché sur la prise auxiliaire (désalinisateur, etc.) en Load xx,xx A Puissance envoyée à l’équipement additionnel puissance envoyée à l’équipement User xx,xx Ah auxiliaire User off xx,xx V Voltage en V pour stopper l’équipement additionnel (+/-) (11,9V) User on xx,xx V Voltage en V tension de mise en marche de l’équipement additionnel (+/-) (12,6V) Max load x,xx A... -
Page 22: Batterie Et Menu Parametres
F. BATTERIE ET MENU PARAMETRES Le régulateur est réglé d’usine pour une navigation optimale. Default 12 volt battery Default 24 volt battery Charge off 14.4 volts (16V max) 28.8 volts (32 V max) User off 10.5 volts 21 volts User on 12.55 volts 25.10 volts Brake time... -
Page 23: Paramètres Techniques
Chargeur et notre Chargeur (Contrôleur). Lors de problèmes techniques, nous n’acceptons pas des réclamations ou garantie ! SWI-TEC évaluera la réclamation au titre de garantie et, en fonction des dommages, réparera uniquement les parties défectueuses de l’appareil ou remplacera « L’HYDRO CHARGEUR » complet.
