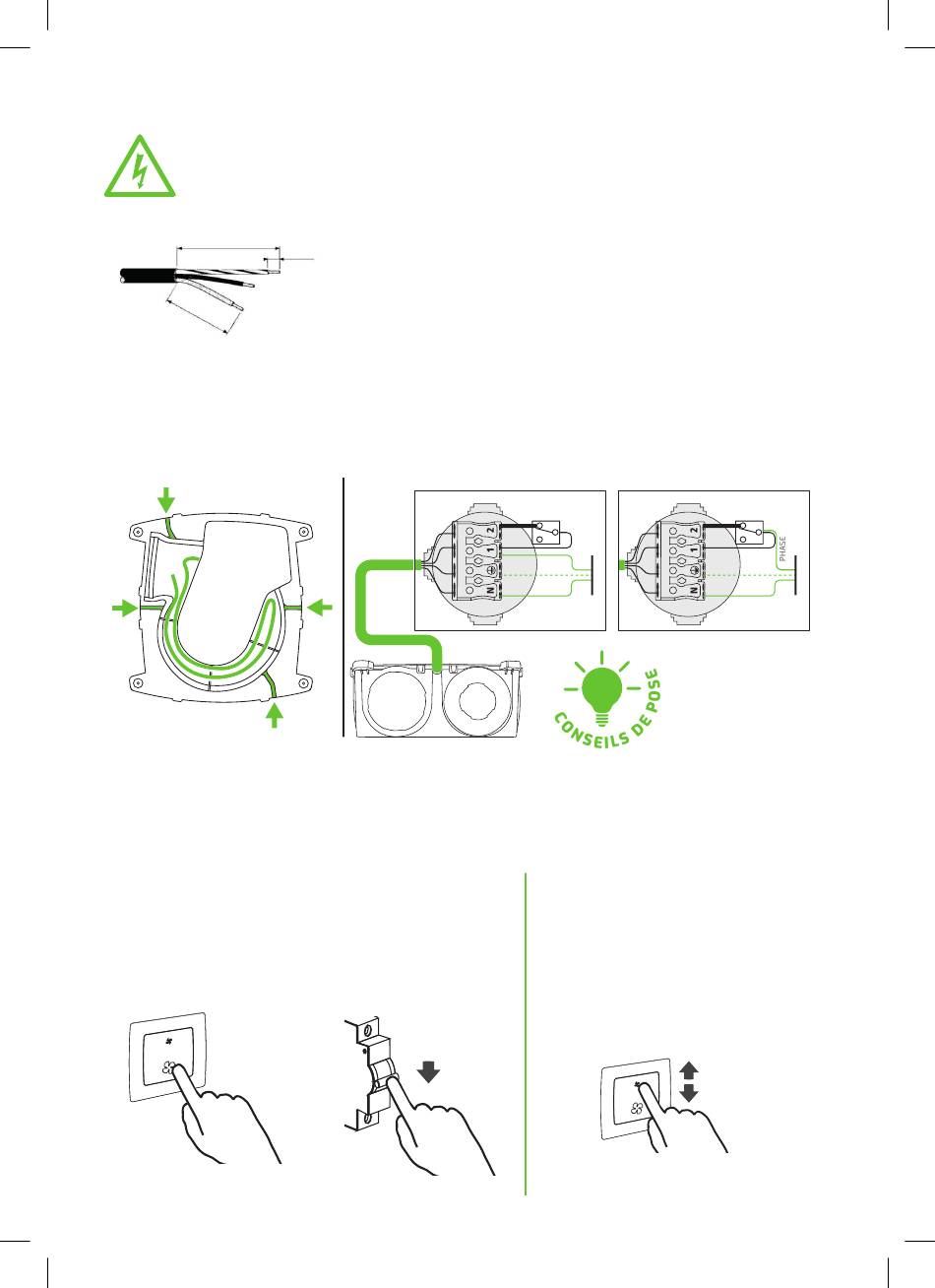

RACCORDEMENT ÉLECTRIQUE
Alimentation avec du câble 3G 1.5 mm² à 2.5 mm² ou des fils de 1.5 mm² à 2.5 mm² sous
gaine annelée type ICTA Ø 20 mm et maintenu par un système anti-arrachement conforme à
la norme NF C15-100 et aux règles de l'art.
A. PRÉPARATION DES FILS
100 mm
70 mm
B. BRANCHEMENT DES FILS
Raccorder à l'aide du kit de raccordement fourni.
1 - Positionner le câble dans l'un
des 4 passages prévus à cet
effet et casser la languette
pour permettre son passage.
PARAMÉTRAGE DE LA GRANDE VITESSE (pour les T1, T2 et T3)
Le produit fonctionne avec une PV et une GV. Deux niveaux de GV sont disponibles : GV1 et GV2.
Sauter recommande un réglage en GV1 du T1 au T3 et GV2 du T4 au T7.
Le produit est réglé en GV2 en sortie d'usine.
Passage en mode "paramétrage" de la grande vitesse (GV)
1 - L'interrupteur cuisine
Positionner
l'interrupteur sur
la grande vitesse.
6
19-10109 MAJ Notice Agalina Extra-Plat v7.indd 6
Dénuder les conducteurs de 5 à 6 mm de manière à ne pas risquer
6 mm
d'entrer en contact avec d'autres fils ou des parties métalliques.
Le fil de terre (vert jaune) devra être plus long que les autres. La gaine
du câble doit être présente jusqu'au bornier pour éviter tout risque de
chocs électriques. Brancher l'appareil seulement si la tension et la
fréquence correspondent à celles indiquées sur la plaque firme.
2 - Visser les colliers de serrage dans le boitier pour maintenir les
câbles.
1
installation
ère
1
installation
ère
2 - Au tableau électrique :
Couper l'alimentation au
disjoncteur 3s. minimum.
Rétablir l'alimentation
= Mode paramétrage
activé pour 2 minutes
Rénovation
Rénovation
Interrupteur 2 vitesses
Interrupteur 2 vitesses
(non fourni)
(non fourni)
GV
GV
PV
PV
PHASE
PHASE
TERRE
TERRE
NEUTRE
230 V
NEUTRE
230 V
Réglage de la grande vitesse
1 - À l'interrupteur cuisine
Pour modifier la GV paramétrée (GV2 >> GV1),
une fois le mode paramètrage actif, positionner
l'interrupteur en petite vitesse pendant 2s.,
puis en grande vitesse pendant 2s.
Ne pas toucher à l'interrupteur pendant 2 min.
Pour vérifier l'enregistrement du paramétrage,
se référer au paragraphe "Retour d'information
Led".
Note : Pendant les 30 min suivant le paramétrage
le système passe en mode calibration.
Le système antibuée sera inactive pendant cette période.
Interrupteur 2 vitesses
Interrupteur 2 vitesses
(non fourni)
(non fourni)
GV
GV
PV
PV
TERRE
TERRE
NEUTRE
230 V
NEUTRE
230 V
RACCORDEMENT
ÉLECTRIQUE
Prévoir une protection
dédiée par disjoncteur
de 2A en amont.
