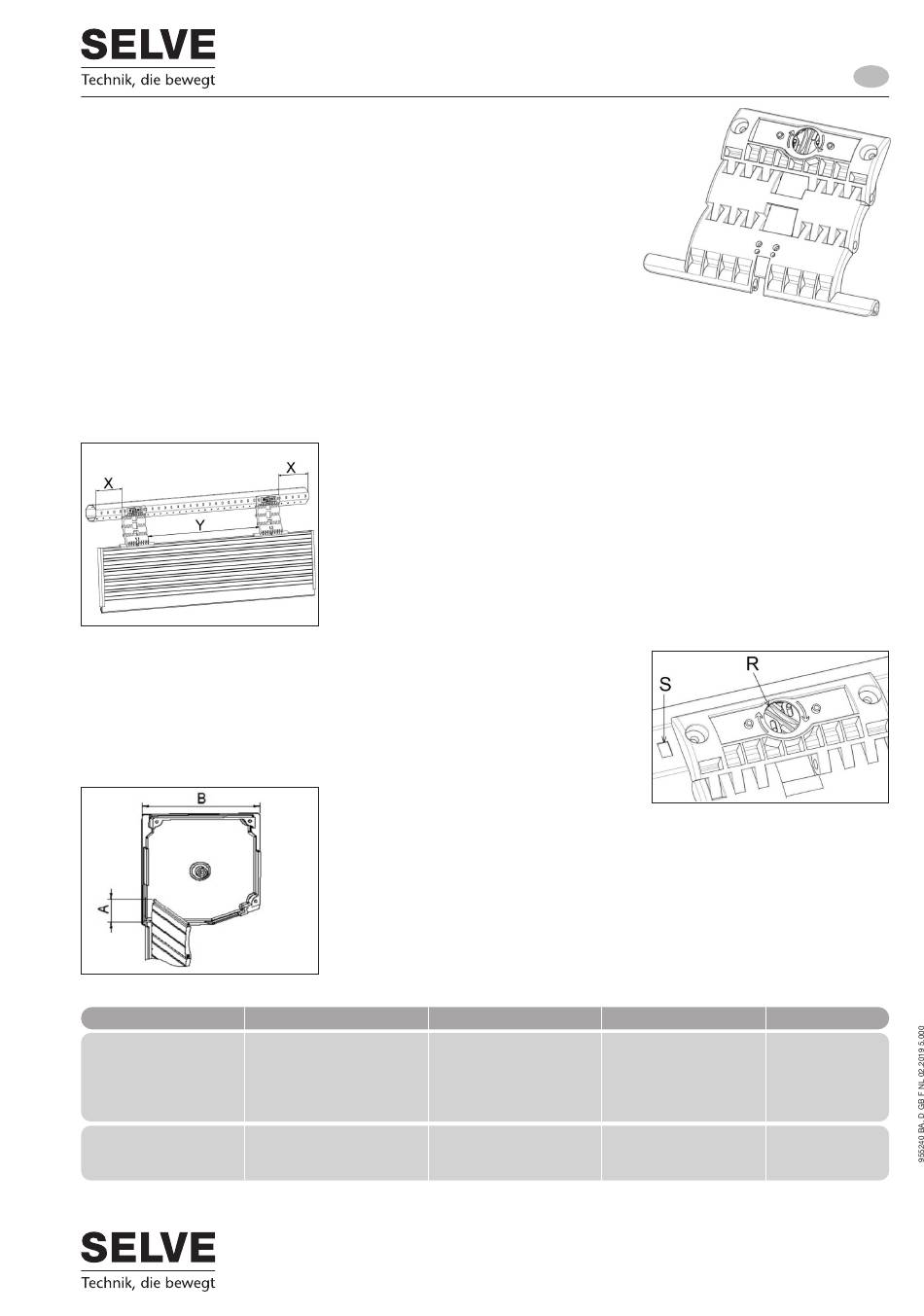

Einbauanleitung für Hochschiebesicherung
SecuBlock / SecuBlock XL
Sehr geehrter Kunde,
Sie haben sich mit dem Kauf der Hochschiebesicherung für ein Qualitätsprodukt
aus dem Hause SELVE entschieden. Wir gratulieren Ihnen zu dieser Entscheidung und
danken Ihnen für Ihr Vertrauen. Bevor Sie mit den Arbeiten beginnen, bitten wir Sie diese
Anleitung vollständig zu lesen und insbesondere die Sicherheitshinweise zu beachten.
Bestimmungsgemäße Verwendung:
Die Hochschiebesicherung darf nur für die Sicherung von Rollläden benutzt werden.
Eine anderweitige Verwendung darf nur nach Rücksprache mit Selve erfolgen. Die Angaben in dieser
Anleitung basieren auf unseren derzeitigen Kenntnissen und Erfahrungen. Sie befreien den Verarbeiter wegen der
Fülle möglicher Einflüsse bei Verarbeitung und Anwendung nicht von eigenen Prüfungen und Versuchen. Eine rechtlich verbind-
liche Zusicherung bestimmter Eigenschaften oder der Eignung für einen konkreten Einsatzzweck kann aus unseren Angaben nicht
abgeleitet werden. Etwaige Gesetze und Bestimmungen sind vom Empfänger unserer Produkte in eigener Verantwortung zu be-
achten.
Einbauhinweise:
Clipmontage:
Die Sicherungen können, wenn die Achtkantwelle über rechteckige Ausstanzungen
(5,5mm x 8mm) verfügt, schraublos verbunden werden.
Dazu müssen die Riegel in die Ausstanzungen S gelegt und der Schlitz R mit Hilfe einer
Münze o.Ä. um 30° in Pfeilrichtung bis zum Anschlag gewendet werden.
Achtung, durch Wenden des Schlitzes R rastet die Sicherung hörbar ein!
Die Hochschiebesicherung kann durch Zurückdrehen des Schlitzes entgegen der Pfeilrich-
tung wieder demontiert und an einem anderen Rastmaß neu positioniert werden.
Technische Daten:
Wellenverbinder Verwendung Kastentiefe (B)
SecuBlock: ohne Zwischenglied 80 mm – 110 mm
115 mm – 150 mm
SecuBlock: 1-gliedrig
155 mm – 180 mm
SecuBlock: 2-gliedrig
SecuBlock: 3-gliedrig 185 mm – 210 mm
215 mm – 240 mm
SecuBlock: 4-gliedrig
125 mm – 160 mm
SecuBlock XL: 1-gliedrig
160 mm – 200 mm
SecuBlock XL: 2-gliedrig
200 mm – 250 mm
SecuBlock XL: 3-gliedrig
1 Werte sind u.a. abhängig vom Wellentyp ·
Die jeweils erste Hochschiebesicherung links und rechts sollte so weit wie möglich außen
positioniert werden (X).
Es wird empfohlen pro ca. 600 mm Wellenlänge (Y) bzw. pro 4 Nm (XL: 6 Nm) Mo-
torleistung eine Hochschiebesicherung zu verwenden.
Schraubmontage:
Es ist beim Einbau mit Schrauben darauf zu achten, dass bei Einbau eines Rohrmotors der
Rohrmantel nicht in Berührung mit der Schraube kommt.
Empfohlene Schraube für SW 60 / SW 70: 3,5x6,5 DIN 7981 F H
Achtung: Bei Verwendung anderer Schrauben kann der Antrieb beschädigt werden!
Der oberste Profilstab des Rollladens sollte nicht mehr als 1/2 der Profilhöhe aus der Füh-
rungsschiene herauskommen (A).
Der „Hochschiebeeffekt" funktioniert nur, wenn die einzelnen Glieder sich
gegeneinander abstützen und das erste Rollladenprofil nach unten in die Führung
gedrückt wird!
1 Anzahl pro Behang
pro 60 cm Wellenlänge bzw.
je 4 Nm Motorleistung
eine Hochschiebsicherung
pro 60 cm Wellenlänge bzw.
je 6 Nm Motorleistung
eine Hochschiebsicherung
2 Bei Verwendung mit Artikel 289122 · Technische Änderungen vorbehalten.
SELVE GmbH & Co. KG · Werdohler Landstraße 286 · D-58513 Lüdenscheid
Telefon +49 (23 51) 9 25 -0 · Telefax +49 (23 51) 9 25-111 · www.selve.de · info@selve.de
Behanggewicht Einsatzbereich
max. 8 kg pro Sicherung
Mini- / Maxi-Profil
von SW 40 x 0,6 mm
bis SW 60 x 1,0 mm
Mini- / Maxi-Profil
max. 12 kg pro Sicherung
von SW 60 x 0,9 mm
bis SW 70 x 1,5 mm
