TRANSMETTEUR DE PRESSION DIFFÉ-
RENTIELLE AVEC AFFICHEUR
Fig. 7 Voyant Alimentation / Communication Modbus
L'état des LED ne peut être vérifié que lorsque l'appareil est sous tension. Prenez
les mesures de sécurité nécessaires!
L'intensité de la LED verte peut être réglée entre 0 et 100% avec un pas de 10%
en fonction de la valeur définie dans le registre de stockage 80.
Pour plus d'informations et des paramètres, reportez-vous au fichier du registre
Modbus du produit, qui est joint au code d'article sur notre site Web.
Procédure d'étalonnage:
1.
Débranchez les buses et assurez-vous qu'elles ne sont pas obstruées.
2.
Il il a deux options pour démarrer le processus d'étalonnage:
Écrivez "1" dans le registre de stockage 70 ou appuyez sur le bouton SW1 pendant
4 secondes jusqu'à ce que la LED2 verte et la LED3 jaune sur la carte de circuit
imprimé clignotent deux fois et relâchez-le immédiatement (voir Fig. 8).
3.
"C" de "Calibration" apparaîtra sur l'écran (voir Fig. 9 a Voyant d'étalonnage).
4.
Après 2 secondes, la LED2 verte et la LED3 jaune clignotent à nouveau deux fois
pour indiquer que la procédure d'étalonnage est terminée.
Assurez-vous que les buses sont déconnectées et dégagées.
Procédure de réinitialisation des registres Modbus:
1.
[1]Appuyez sur l'interrupteur tactile SW1 pendant 4 secondes jusqu'à ce que la
LED2 verte et la LED3 jaune sur la carte de circuit imprimé clignotent deux fois et
maintenez l'interrupteur appuyé jusqu'à ce que les deux LED clignotent à nouveau
trois fois (voir Fig. 8).
2.
Les registres Modbus sont réinitialisés à leurs valeurs par défaut (préréglés en
usine).
3.
Pendant la procédure de réinitialisation Modbus, l'affichage indiquera "H" (Voir
Fig. 9 b Indication de réinitialisation Modbus ).

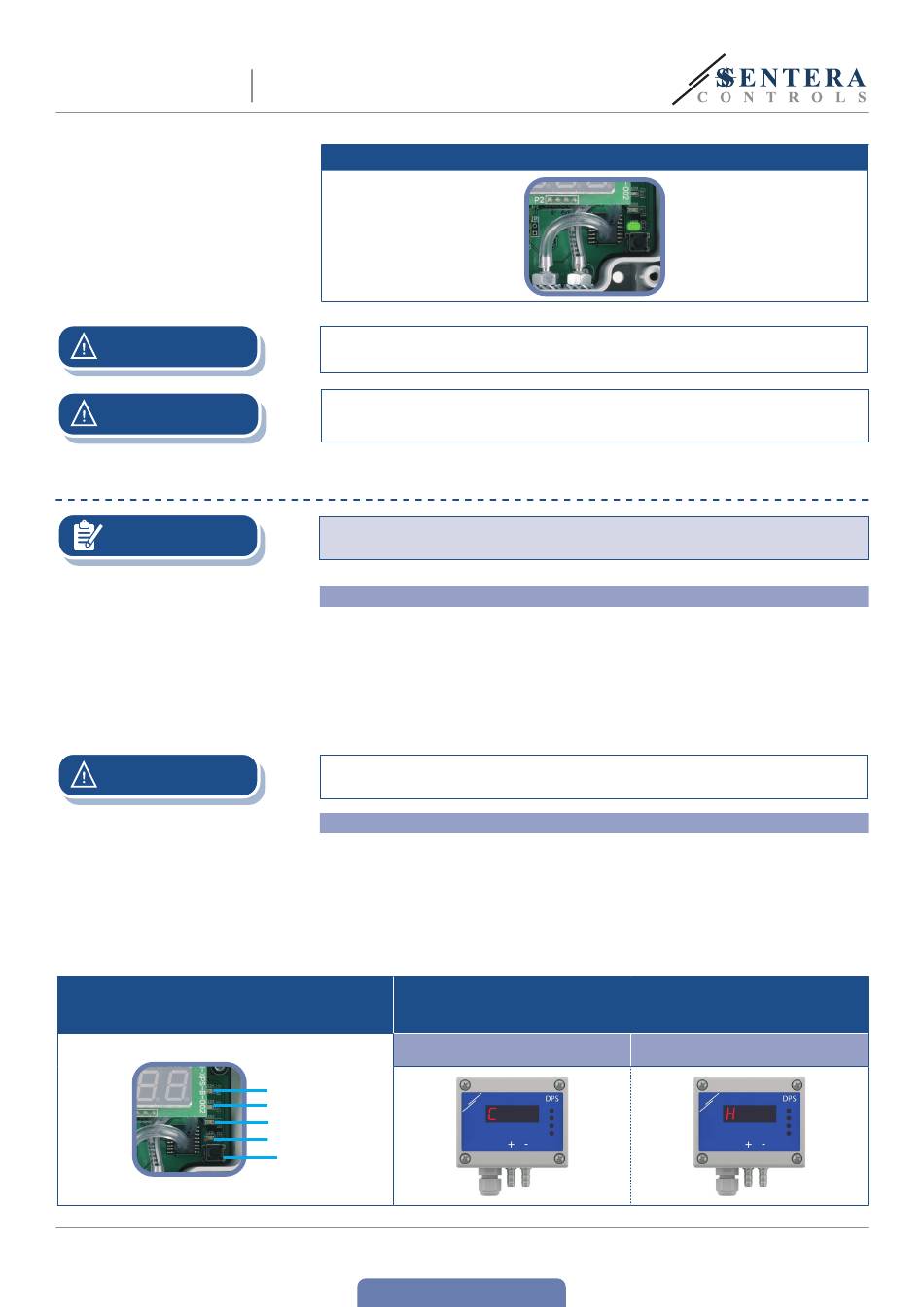

Fig. 9 Témoin d'étalonnage du capteur et de réinitialisation des
registres Modbus
9 a Témoin d'étalonnage
LED4
LED3
LED2
LED1
SW1
