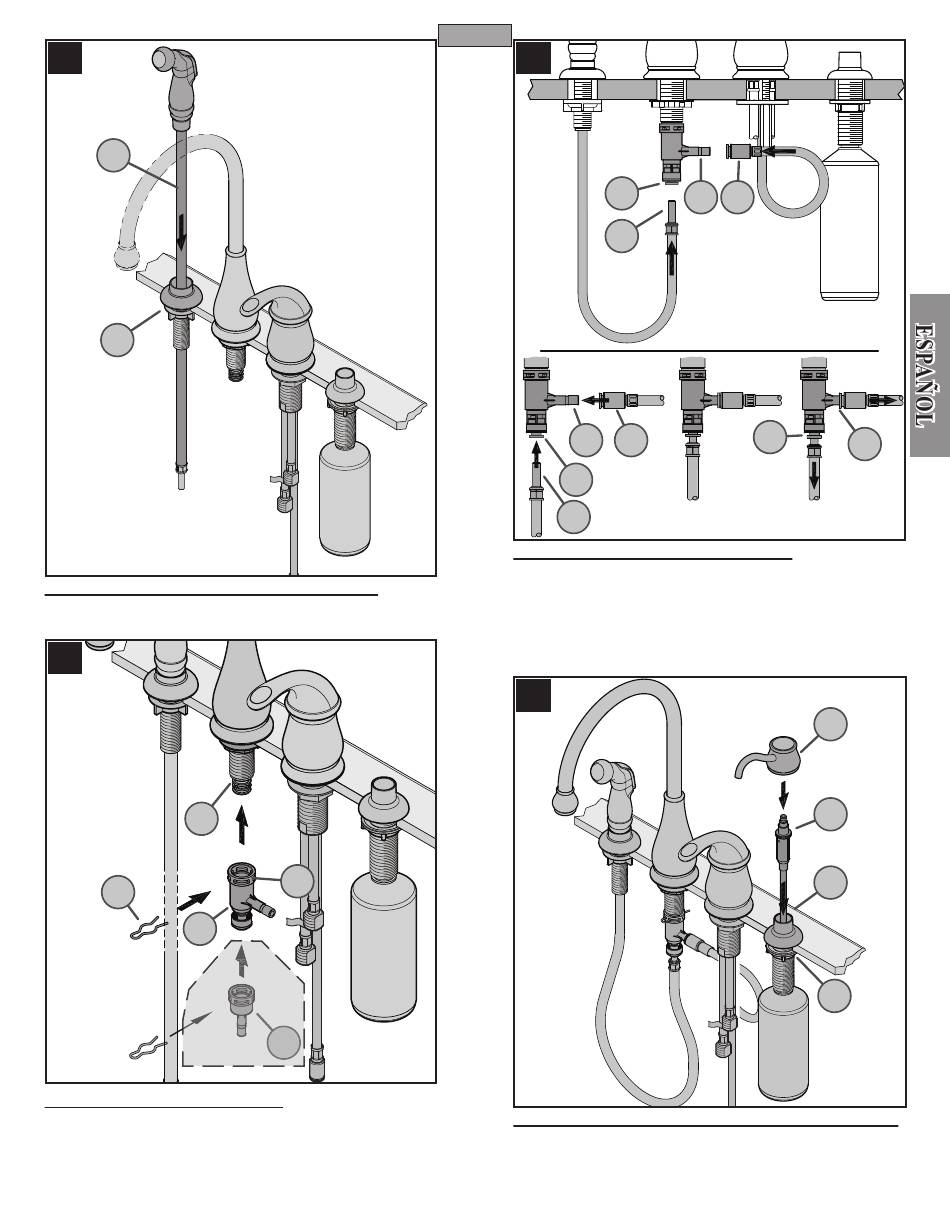

11 INSTALACIÓN DEL ROCIADOR LATERAL
Sobre del fregadero, inserte la manguera del rociador lateral (11A) a través de
la guía de la manguera (11B).
12
12B
12C
12A
12 INSTALACIÓN DEL DEFLECTOR
Empuje el perfil en T del deflector (12A) por completo hacia arriba hasta que quede
completamente asentado sobre la espiga de montaje (12B). Deslice la presilla
(12C) en los agujeros del deflector (12D), para fijar la unidad.
Para las instalaciones que no requieren ningún rociador lateral, un conectador
unidireccional (12E) 970-037 se debe utilizar y se debe ordenar por separado.
ESPAÑOL
12D
12E
13
13D
13C
13B
13A
13D
13C
13 CONEXIONES DE LA MANGUERA
Desde abajo del fregadero, empuje el accesorio de la manguera de salida
(13A) firmemente sobre el tubo de recibo del deflector (13B) hasta que ya no
sea posible empujarlo más. Conecte el accesorio de la manguera de rociado
(13C) a la boquilla de salida del deflector (13D) hasta que ya no sea posible
empujarlo más. Tire hacia afuera los accesorios de conexión (13A y 13C). Si los
accesorios (13A y 13C) y las boquillas interiores (13E) se separan levemente
pero no se desprenden, las conexiones están seguras.
14
14 CÓMO INSTALAR EL DISPENSADOR DE JABÓN
Vierta jabón líquido (no incluido) en el orificio para la espiga (14A). Introduzca
el mecanismo de la bomba (14B) en el cuerpo del dispensador de jabón
(14C). Coloque la cabeza del dispensador (14D) presionando firmemente el
mecanismo del dispensador (14B).
