Modell: AZ-117

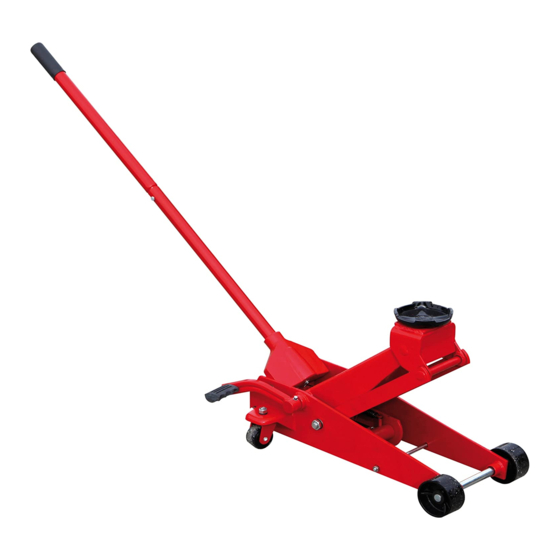

D Hydraulischer Rangierwagenheber „PROFI"
t „PROFI" hydraulic floor jack
F Cric rouleur hydraulique «PROFI»
I Martinetto idraulico a carrello „PROFI"
Hydrauliczny manewrowy podnośnik samochodowy „PROFI"
Gebrauchsanweisung
Hergestellt für:
Inter-UnIOn technohandel GmbH
Klaus-von-Klitzing-Str. 2
76829 Landau · Germany
www.inter-union.de
Stand: 07/2013
Version: 1.0
10026 Bed._A5_130725.indd 1
Instructions for use
Mode d'emploi
Istruzioni per l'uso
Instrukcja obsługi
C
.
22
PAP
25.07.13 14:13
Publicité
Table des Matières
Sommaire des Matières pour Unitec PROFI AZ-117
