INSTALLATION DE L'UNITÉ EXTÉRIEURE
EMPLACEMENT ET INSTALLATION DE
L'UNITÉ :
Choisissez un endroit où vous pourrez installer l'unité
extérieure le plus près possible de l'unité intérieure. La
distance maximum de séparation et la hauteur de levée (le
compresseur au-dessus de l'évaporateur) doivent être

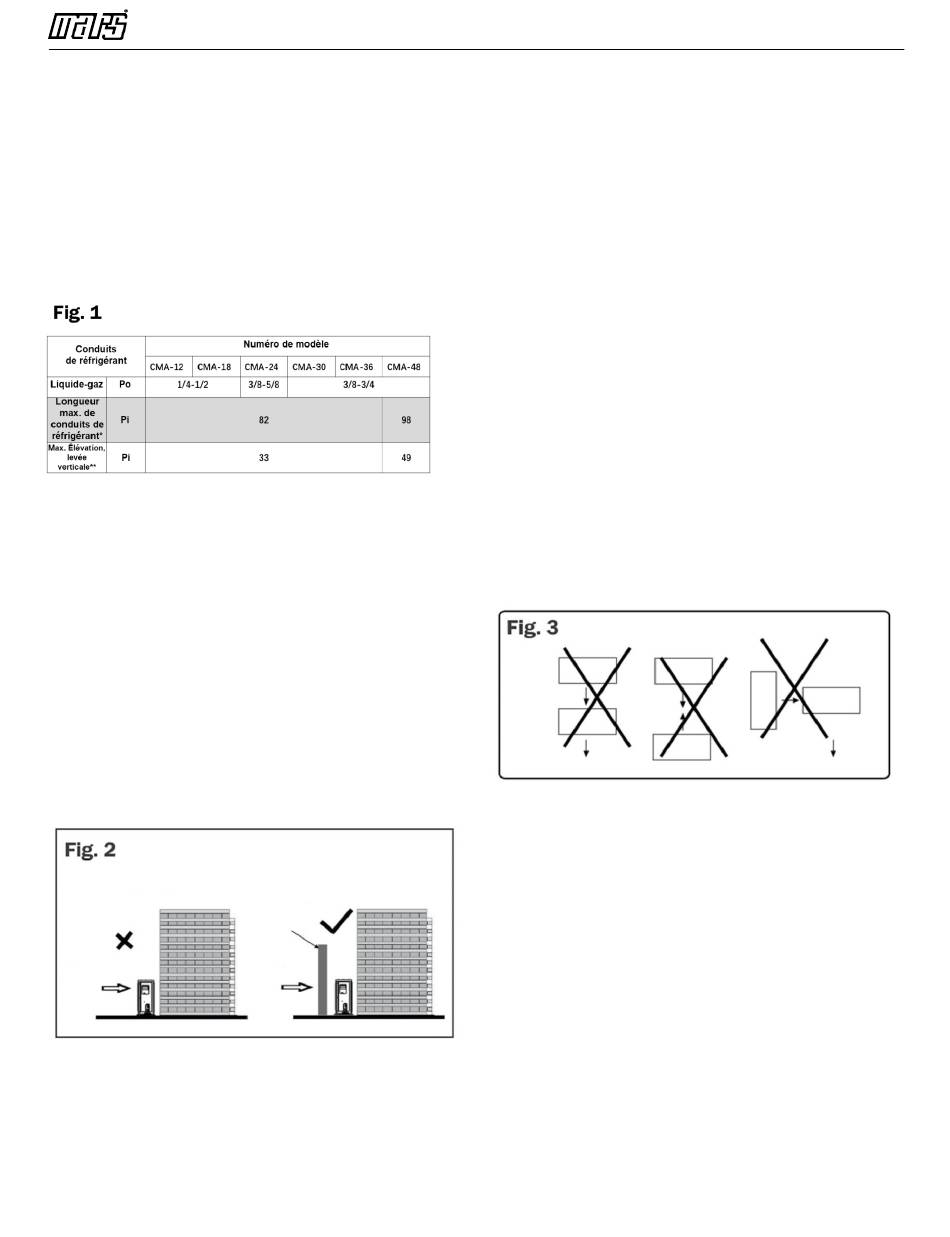

prises en considération. [voir fig 1]. Ne dépassez pas la
longueur de conduits autorisée.
*La longueur minimale du conduit est de 4,5 m (15 pi).
**Élévateurs à pièges « P » tous les 3 m (10 pi) lorsque l'unité
extérieure est installée au-dessus de l'unité intérieure
REMARQUE : Des pièges à huile peuvent être installés
tous les 3 m (10 pi) lorsque l'unité extérieure est installée
au-dessus de l'unité intérieure.
Installez l'unité extérieure sur une surface rigide en mesure
de supporter son poids, par exemple une dalle de béton.
Si l'emplacement où sera installée l'unité est exposé à de
forts vents (par exemple sur le bord de la mer), assurez-
vous que l'unité soit protégée du vent [voir fig. 2]. Cela
contribuera au bon fonctionnement du ventilateur en
empêchant les fortes rafales de vent d'entrer dans la
caisse de l'unité.
Évitez les endroits où de l'eau, de la neige ou de la glace
pourraient tomber du toit sur l'unité. Sous les climats où il
neige, placez l'unité à l'abri de la poudrerie. Assurez-vous
que l'endroit où est placée l'unité ne sera pas sujet à de la
poudrerie ou à de fortes accumulations de neige, de
feuilles mortes ou autres débris saisonniers. Si cela est
impossible à éviter, prévoyez un auvent pour l'unité.
IOM - Groupes compresseur-condenseur à évacuation horizontale/latérale
Un auvent peut être aménagé au-dessus de l'unité
extérieure afin de prévenir l'exposition au soleil
direct, à la pluie ou à la neige. Assurez-vous que
l'auvent est situé au moins 0,6 m (2 pi) au-dessus
de la caisse de l'unité.
Lorsque l'appareil est en phase de chauffage et de
dégivrage, le condensat devrait s'évacuer
adéquatement hors de l'unité.
Assurez-vous que l'air circule bien à l'intérieur et à
l'extérieur de l'unité. Les entrées et les sorties d'air
ne doivent pas être obstruées, par un mur ou un
buisson, par exemple. Les distances minimales de
dégagement doivent être respectées[voir fig. 4 & 5
à la page 7].
N'installez pas deux unités ou plus de façon à
bloquer la circulation d'air ou à ce que l'air chaud
d'une unité souffle dans une autre unité[voir fig. 3].
6
